Beskrivelse

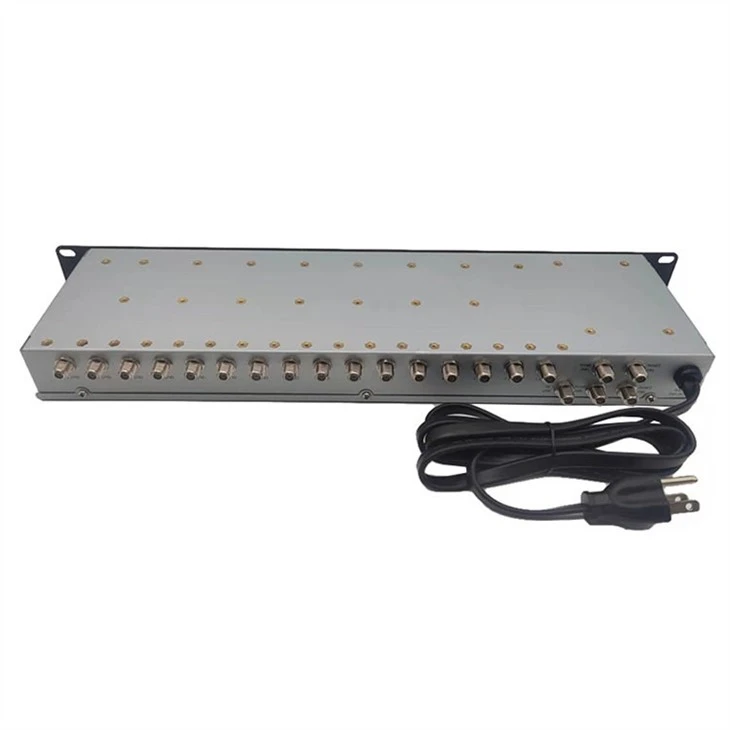

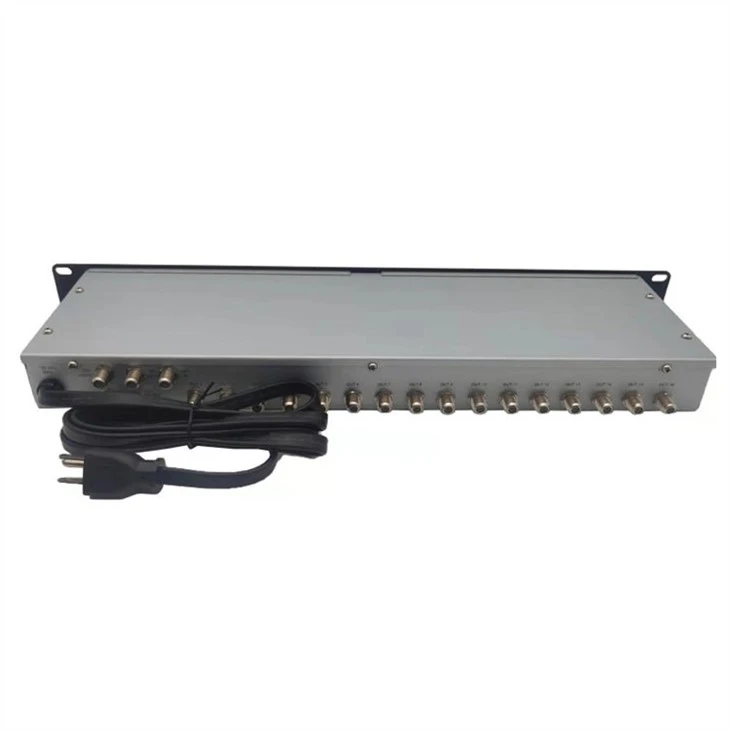

Den stativmonterede MSR-516 er kompatibel med DIRECTV fase tre parabolmodtagelsessystemer ved at tillade 4 LNB-indgange og 1 antenne og give 16 udgange. 5X16 Rack-monteret satellit-multikontakt En konstant 22 kHz tone er tilvejebragt på 2 af indgangsportene og 14 eller 18 DC-omskifter til de interne LNB-strømforsyninger.

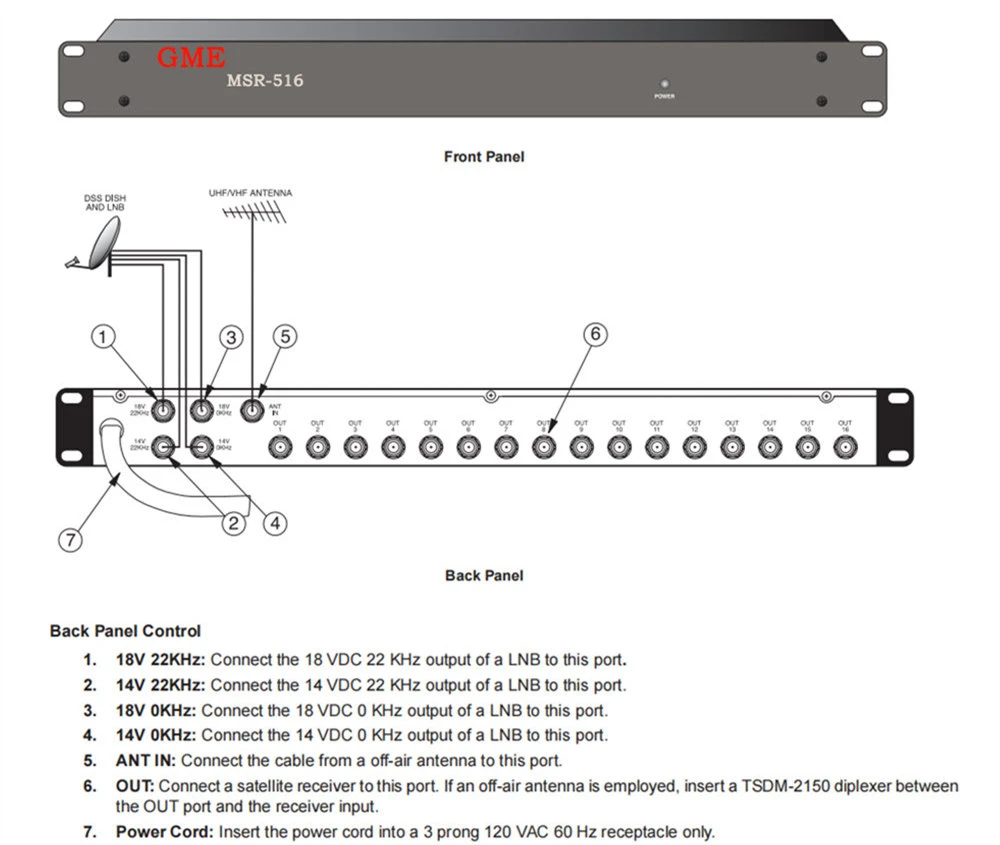

- Enkelt interfacedesign med 5 input giver 4 satellitpolaritetsindgange plus 1 off-air antenne og 16 udgange til hurtig installation.
- 5X16 rackmonteret satellit multiswitch Bredt frekvensområde 40~2150MHz.
- Kompatibel med DIRECTV Phase III og andre modtagesystemer, der anvender 22kHz toneskiftende PIN-diodematrix reducerer polaritetsoverførselstid og digitale artefakter, hvilket giver ensartet billedkvalitet.
- 14 eller 18 DC volt og 22 kHz toner leveres til at forsyne LNB'en og udføre intern switching. Indbygget-forstærker kompenserer for indføringstab, hvilket reducerer behovet for ekstern forstærkning Kraftig-intern strømforsyning med høj effektivitet eliminerer for store krav til strømforbrug på modtagere.
Specifikation
|
Oprindelsessted: Guangdong, Kina |
|||
|
Modelnummer: GDMS-003-2 (MSR-516) |
|||
|
PUNKT |
TYPISK |
QC GRÆNSE |
TESTBETINGELSER |
|
FREKV. RÆKKEVIDDE |
|
|
|
|
MYRE IND |
|
|
54~806 MHz |
|
SAD INDE |
|
|
950~2150 MHz |
|
UD |
|
|
54~2150 MHz |
|
INDFØRINGSTAB / (MYRE IN) |
0 dB |
-1,5 dB Maks. |
54 ~ 550 MHz |
|
0 dB |
-2,5 dB Maks. |
551 ~ 806 MHz |
|
|
GAIN (SAT IN) |
4dB |
2 dB Min. |
950 ~ 1750 MHz |
|
2 dB |
0 dB Min |
1751 ~ 2150 MHz |
|
|
ISOLATION |
|
|
|
|
KRYDSPOLARISERING |
- 30 dB |
- 25 dB min. |
950 ~ 2150 MHz |
|
UD TIL UD |
- 15 dB |
- 14 dB min. |
54 ~ 806 MHz |
|
- 30 dB |
- 28 dB min. |
950 ~ 2150 MHz |
|
|
SAD I FOR AT SAD I |
- 40 dB |
- 35 dB min. |
950 ~ 2150 MHz |
|
STOP BÅNDDÆMPNING |
2 0 dB |
15 dB Min |
ANT PORT @ VED 950 MHz |
|
|
2 0 dB |
15 dB Min |
SAT PORT @ VED 806 MHz |
|
RETUR TAB |
|
|
|
|
INPUT/OUTPUT |
- 6 dB |
- 5dB min |
54 ~ 806 MHz |
|
- 10 dB |
- 8 dB min |
950 ~ 1450 MHz |
|
|
- 8 dB |
- 6 dB min |
1451 ~ 2150 MHz |
|
|
INDGANGSKABILITET |
|
|
|
|
(1dB KOMPRESSION) |
|
|
|
|
MYRE IND |
108 dBuV |
106 dBuV Min |
VED 67,25 MHz INPUT |
|
SAD INDE |
110 dBuV |
108 dBuV Min |
VED 950 MHz INPUT |
|
LHCP/RHCP SKIFTEPUNKT |
|
14,0~15,0VDC |
|
|
MULTI-SW 22KHz SWITHING POINT |
|
150~300Vp-s |
Square Wave testsignal |
|
|
|
|
Ingen mekanisk |
|
OUTPUT 22KHz SINGNAL |
|
|
|
|
KARAKTER FREKV. |
|
22±4KHz |
|
|
AMPLITUDE |
|
650±250mVp-s |
|
|
SPÆNDING/STRØM BIAS |
|
|
|
|
FAST LNB BIAS SPÆNDING |
|
|
|
|
13V/0KHz 13V/22KHz PORT |
|
12,8~13,5VDC |
0~300mA |
|
18V/0KHz 18V/22KHz PORT |
|
17,9~18,9VDC |
0~450mA |
|
STRØMINDGANG |
|
120VAC±10% 60Hz |
|
|
KONTAKT |
|
"F" Type kvinde |
ALLE HAVNE |
|
IMPEDANS |
|
75 Ohm |
ALLE HAVNE |
