Beskrivelse

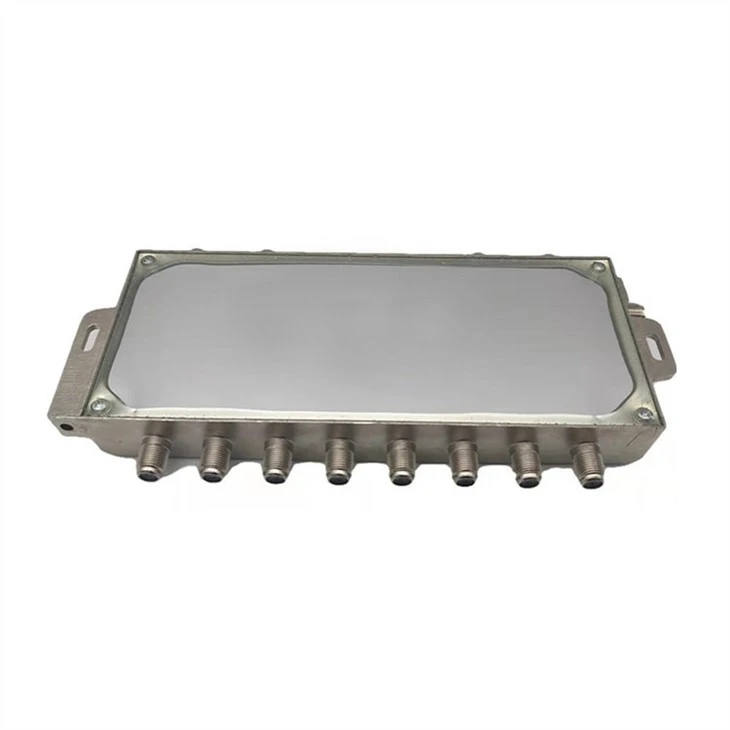

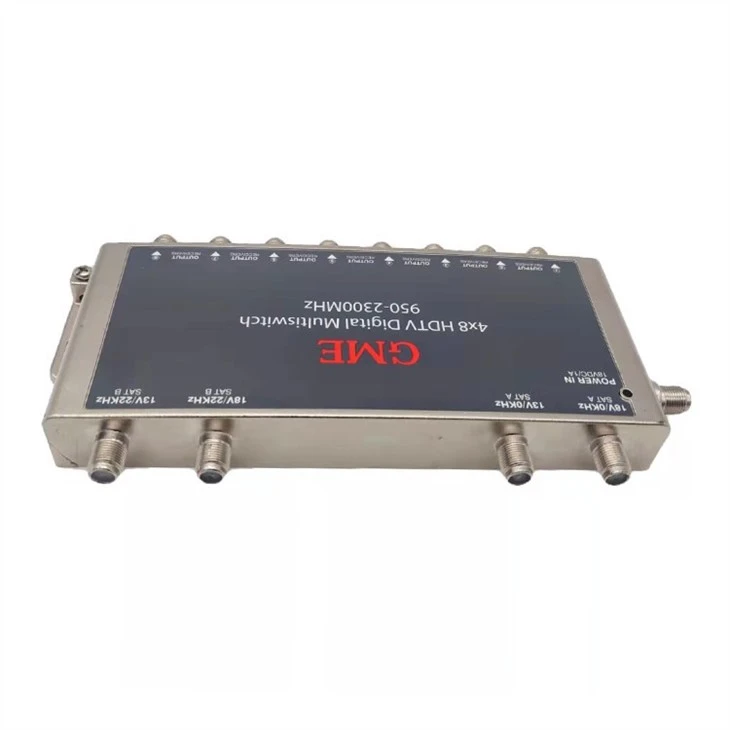

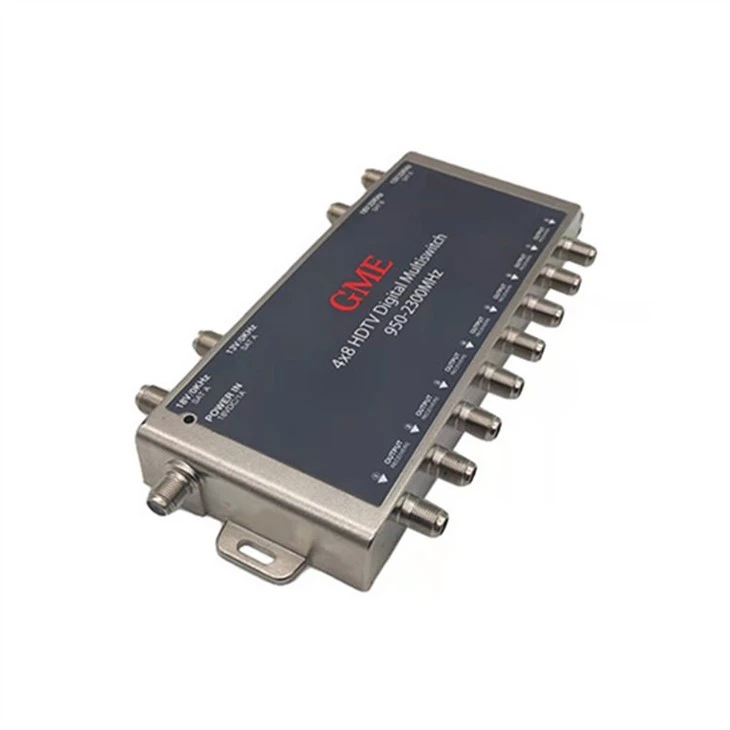

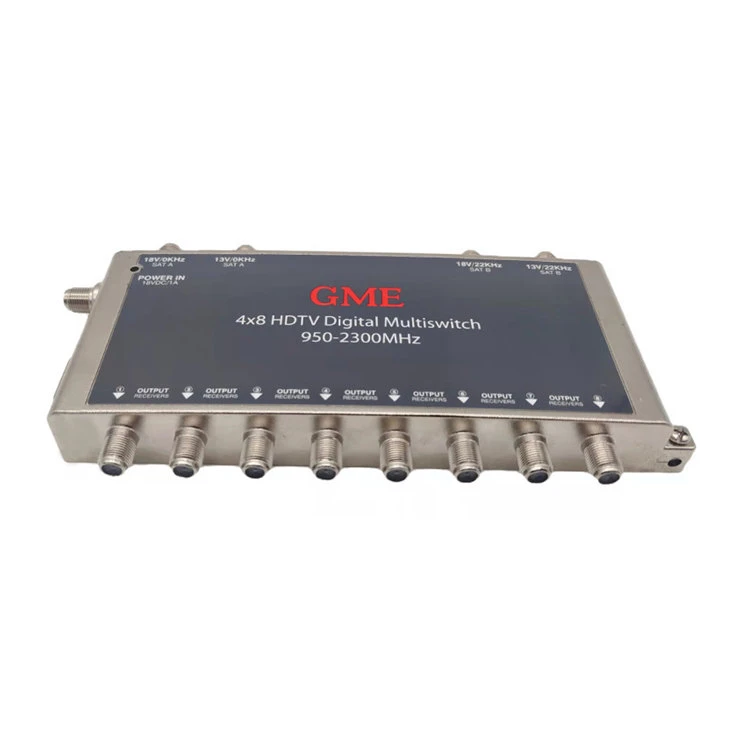

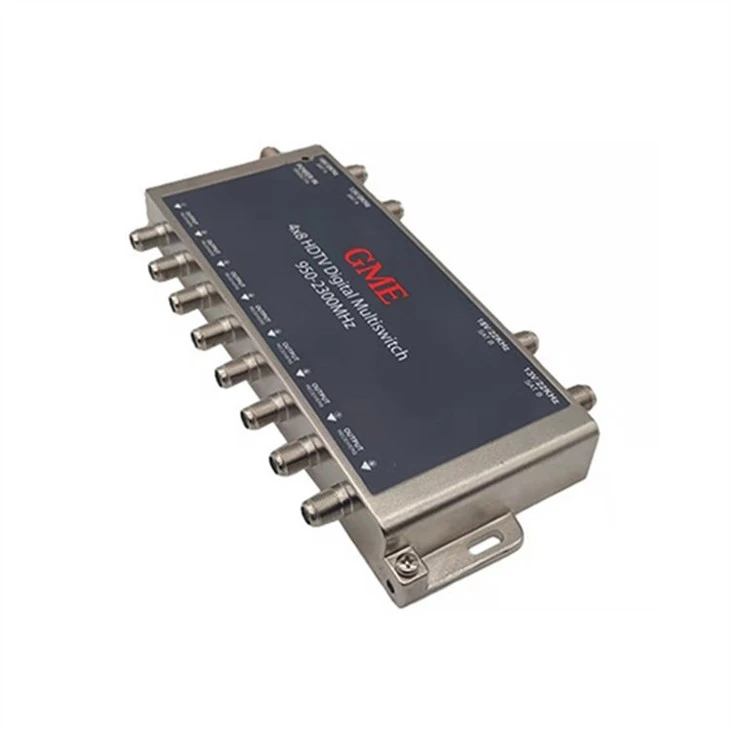

• 4x8 HDTV Digital Multiswitch er forseglet, så den kan bruges enten indendørs eller udendørs. Den fungerer i ekstreme temperaturområder fra -34 grader til +60 grader. Den indeholder en tænd--indikator for at hjælpe med installation eller fejlfinding.

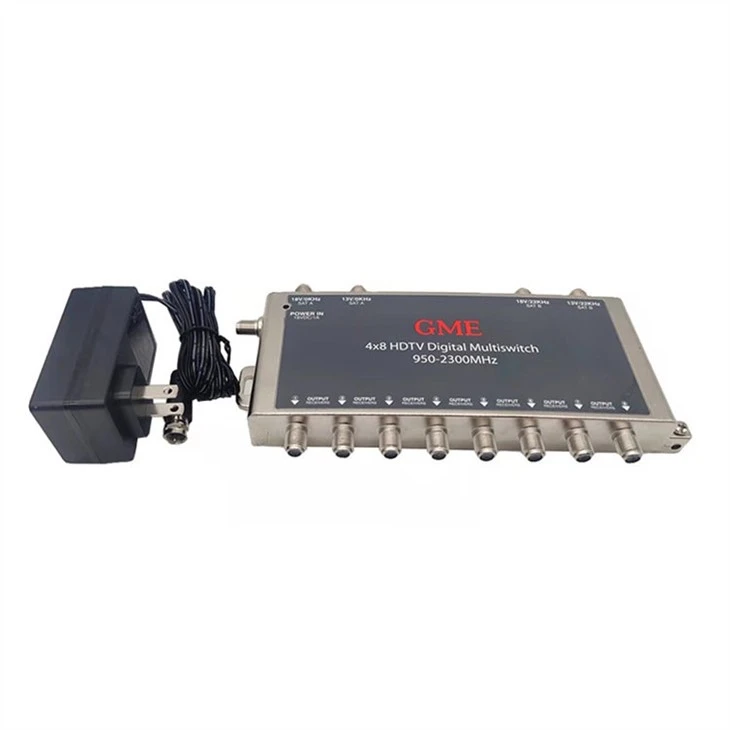

• AC/DC-modulet er udstyret med en gen-indstillelig termisk afbryder for at beskytte mod skader på grund af kortslutninger under installationen.

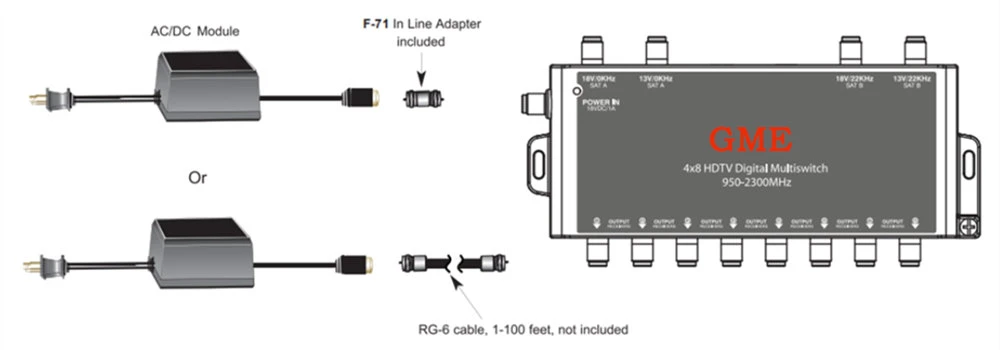

• AC/DC-modulet er designet til tilslutning til 4048 Multiswitch direkte eller eksternt via et almindeligt tilgængeligt RG-6-kabel, op til 100 fod. F-71 FF adapter medfølger.

Denne switch giver dig mulighed for at tilføje 5-8 modtagere til din eksisterende Shaw Direct parabol.

Tilslut op til otte Shaw Direct- eller FTA-satellitmodtagere i dit hjem med 4x8 HDTV Digital Multiswitch.

Sæt et fjernsyn i alle dine yndlingsrum med denne højkvalitets multiswitch, der er godkendt til brug med Shaw Direct-satellitsystemer.

- Tilslut op til otte satellitmodtagere til din enkelt multi-parabol med en quad LNBF eller to separate parabolantenner hver med LNBF'er med dobbelt udgang.

- F-tilslutning strømforsyning.

- Robust, vandtæt kontakt kan bruges indendørs eller udendørs.

BEMÆRK: Multiswitch er ikke beregnet til at blive brugt som en splitter. Alle 4 koaksiale ledninger fra din(e) parabol(er) SKAL være tilsluttet, for at denne multiswitch fungerer korrekt.

Specifikation

Oprindelsessted: Guangdong, Kina
Modelnummer: GDMS-002 (4048)
PUNKT	TYPISK	QC GRÆNSE	TESTBETINGELSER
1. FREKV. RÆKKEVIDDE
INPUT HVIS FREKVENS		950 ~ 2300 MHz
2. INDFØRINGSTAB	1 dB	- 0.5 dB MAX.	950 ~ 1450 MHz
	- 1.5 dB	- 2.5 dB MAX.	1451 ~ 2150 MHz
	-2,5 dB	-3,0 dB MAKS	2151~2300MHz
3. FLADHED	4 dB	6 dB MAKS. (±3 dB)	950 ~ 1450 MHz
4. ISOLERING	6 dB	8 dB MAKS. (±4 dB)	1451 ~ 2300 MHz
SAD I FOR AT SAD I	- 35 dB	- 30 dB MIN.	950 ~ 2300 MHz
UD TIL UD	- 30 dB	- 25 dB MIN.	950 ~ 2300 MHz
KRYDSPOLARISERING SAMME SATELLITER	- 30 dB - 27 dB	- 26 dB MIN. - 25 dB MIN	950 ~ 1450 MHz 1451 ~ 2300 MHz
FORSKELLIGE SAELLITS	- 35 dB - 27 dB	- 30 dB MIN - 25 dB MIN	950 ~ 1450 MHz 1451 ~ 2300 MHz
5. RETURNERINGSTAB
INPUT	- 10 dB	- 8 dB MIN.	950 ~ 1450 MHz
INPUT	- 10 dB	- 7 dB MIN.	1451 ~ 2300 MHz
PRODUKTION	- 10 dB	- 8 dB MIN	950 ~ 1450 MHz
PRODUKTION	- 8 dB	- 6 dB MIN.	1451 ~ 2300 MHz
6.INDGANGSKAPABILITET
1 dB KOMPRESSION	102 dBuV	100 dBuV maks	950 MHz INPUT
7. LHCP/RHCP-KOBLINGSPUNKT		14,0 ~ 14,7 VDC
8. MULTI-SW 22KHz SKIFTSPUNKT 9. MULTI-SW SWITCHING TID		150-300mVp-p 3 US MAKS.	SINE BØLGE TESTSIGNAL INGEN MEKANISK RELÆ
10. OUTPUT 22KHz SIGNAL
KARAKTER FREKV.		22 ± 4 KHz
AMPLITUDE		650 ± 250mVp-s
11. AKTUELT FORBRUG		90mA MAKS.	PR. BRUG AF RX-PORT
12. SPÆNDING / AKTUELT BIAS FAST LNB BIAS SPÆNDING PÅKRÆVET AT/FRA MULTI-SW 8 FORVENTES AKTUEL LÆSNINGSOMRÅDE
13V/0KHz og 13V/22KHz PORT	150-200mA	0 ~ 300 mA	12,8V ~ 13,5VDC
18V / 0KHz og 18V / 22KHz PORT	150-200mA	0-450mA	17,9V-18,9VDC
13. FORBINDELSER		TYPE "F" KVINDE	ALLE HAVNE
14. ADAPTERKRAFT
INPUT		100/240VAC 50/60 Hz
PRODUKTION		18VDC / 1A
