Beskrivelse

• Bredbåndsfrekvensområde 40 op til 2300MHz Højtydende SMD multi-lagsprintet-kredsløbskortdesign sikrer høj port-til-portisolering for at give uønsket bærerbeskyttelse og for at minimere uønsket kanalinteraktion, hvilket reducerer billedforvrængning.

• 3X4 Digital Multiswitch Porte med højt output returtab, der er specielt designet til MDU-netværk og multiplesubscriber-applikationer reducerer mikrorefleksioner, forbedrer datagendannelse og sænker harmoniske forvrængninger.

• Simpelt F--stik-interfacedesign giver satellit- og antennesignaler, der kan dirigeres til 4 eller 8 udgange.

• Høj-PIN-diodematrix reducerer polaritetsoverførselstid og digitale artefakter, hvilket giver ensartet billedkvalitet.

• Antennesignal kombineres med satellit på udgang (nogle modeller), hvilket eliminerer ekstern kombination, reducerer omkostninger og rod.

• Kompatibel med direkte til hjemme-satellittjenester, der leverer spændings- og toneskift til polaritetsvalg.

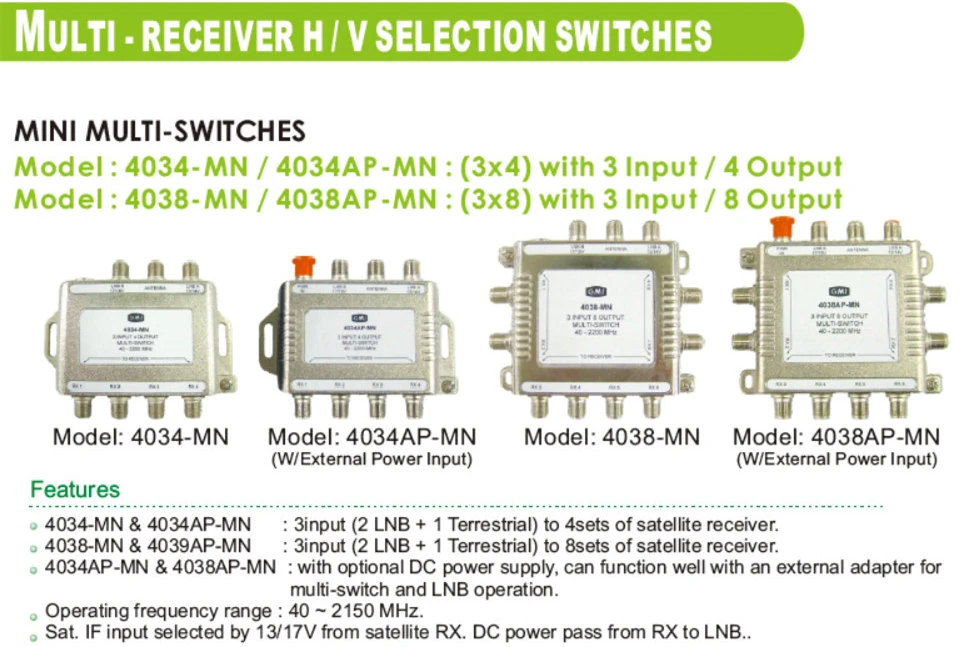

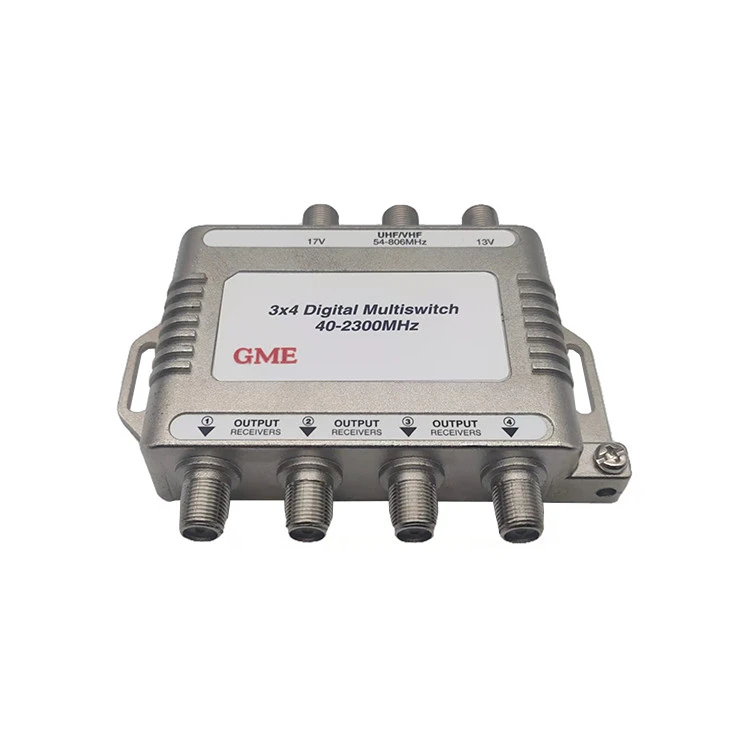

• 3X4 Digital Multiswitch den kompatible med Dish og DirectV.

Specifikation

Oprindelsessted: Guangdong, Kina
MODELNR.: GDMS-001 (4034MN)

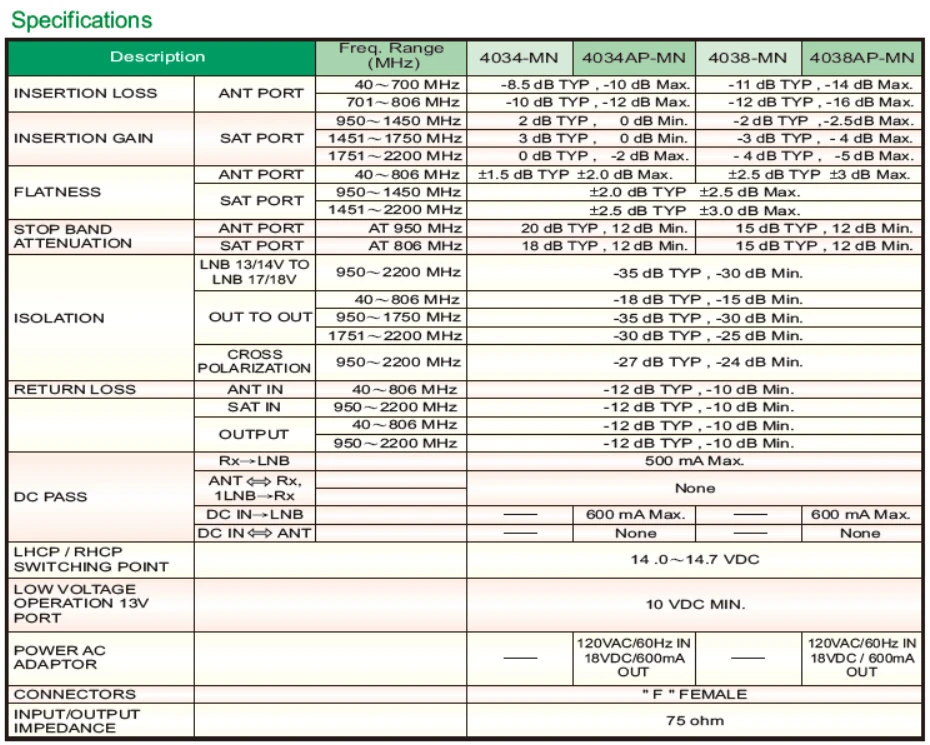

Beskrivelse		Frekv. Rækkevidde (MHZ)
INDFØRINGSTAB	ANT PORT	40~700 MHz	-8,5 dB TYP, -10 dB Maks.
INDFØRINGSTAB	ANT PORT	701~806 MHz	-10 dB TYP, -12 dB Maks.
INDSÆTNINGSVINDST	SAT PORT	950~1450 MHz	2 dB TYP, O dB Min.
		1451~1750 MHz	3 dB TYP, O dB Min.
		1751~2200 MHz	0 dB TYP, -2 dB Maks.
FLADHED	ANT PORT	40~806 MHz	±1,5 dB TYP +2.0 dB Maks.
	SAT PORT	950~1450 MHz	+2.0 dB TYP +2.5 dB Maks.
	SAT PORT	1451~2200 MHz	+2.5 dB TYP ±3,0 dB Maks.
STOP BAND	ANT PORT	VED 950 MHz	20 dB TYP, 12 dB Min.
DÆMPNING	SAT PORT	VED 806 MHz	18 dB TYP, 12 dB Min.
ISOLATION	LNB 13/14V TO	950~2200 MHz	-35 dB TYP, -30 dB Min.
	LNB 17/18V	950~2200 MHz	-35 dB TYP, -30 dB Min.
	UD TIL UD	40~806 MHz	-18 dB TYP, -15 dB Min.
		950~1750 MHz	-35 dB TYP, -30 dB Min.
		1751~2200 MHz	-30 dB TYP, -25 dB Min.
	KRYDS	950~2200 MHz	-27 dB TYP, -24 dB Min.
	POLARISERING	950~2200 MHz	-27 dB TYP, -24 dB Min.
RETUR TAB	MYRE IND	40~806 MHz	-12 dB TYP, -10 dB Min.
	SAD INDE	950~2200 MHz	-12 dB TYP, -10 dB Min.
	PRODUKTION	40~806 MHz	-12 dB TYP, -10 dB Min.
	PRODUKTION	950~2200 MHz	-12 dB TYP, -10 dB Min
DC PASS	Rx-LNB		500 mA Maks.
	ANTRx,		Ingen
	1LNB→Rx		Ingen
	DC IN-LNB
	DC INANT		-
LHCP/RHCP			14,0~14,7 VDC
SKIFTEPUNKT			14,0~14,7 VDC
LAV SPÆNDING			10 VDC MIN.
BETJENING 13V
HAVN
POWER AC	-
ADAPTER	-
FORBINDELSER	"F" KVINNE
INPUT/OUTPUT	75 ohm
IMPEDANS	75 ohm
