Beskrivelse
CT-SAW860 er en hel-lyd-/videomodulator, der giver en moduleret video- og lyd-RF-bærebølgeudgang på en fast kanal fra 54MHz til 860MHz.
SAW Filtered Audio Video Modulator accepterer standardpolaritetsvideo på et 0,7-2,5 Vp-p-niveau fra videokilder såsom en satellitmodtager, demodulator, TV-kamera, DVD-afspiller eller videobåndoptager.

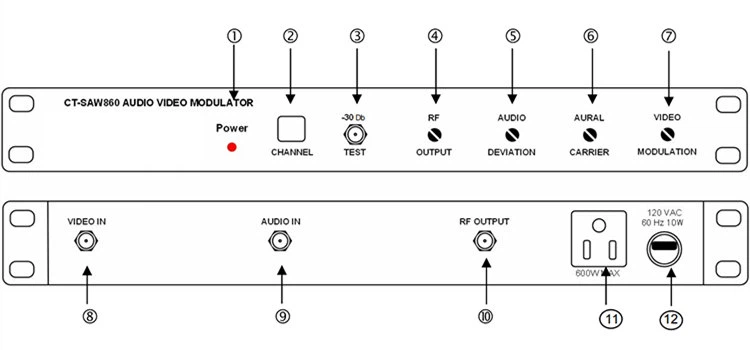

Enheden leverer video-, farve- og lydsignaler af høj kvalitet på enhver ubrugt kanal i et MATV-, SMATV- eller CATV-system med lukket kredsløb. For nem betjening er alle niveaukontroller placeret på frontpanelet.
Specifikation
|
Oprindelsessted: Guangdong, Kina |
|
|
Modelnummer: GDM-004 (GLM-SAW860) |
|
|
RF |
|
|
1. Udgangskanaler |
TV VHF: 2-13, UHF: 14-69, CATV: 2-127 |
|
2. Udgangsniveau |
+55 dBmV (minimum) |
|
3. Udgangsniveauområde |
13 dB |
|
4. A/V-bærerforhold |
-7dB til -22dB |
|
5. Falsk output |
-60 dB under videobæreren (@A/V-bærerforhold -15 dB, udgangsniveau: +55dBmV) |
|
6. Frekvens nøjagtighed/stabilitet |
±5 KHz |
|
7. Udgangsimpedans |
75 ohm |
|
8. Output Return Tab |
9 dB |
|
VIDEO |
|
|
1. Videoindgangsniveau |
0,7 Vp-p minimum @87,5 % Modulation |
|
2. Differentialforstærkning |
<5% (10 to 90% APL) |
|
3. Differentialfase |
<5˚ (10 to 90% APL) |
|
4. Brummen og støj |
-60 dB @87,5 % Modulation |
|
5. Visuel bærer til støj-forhold |
60 dB @ 4 MHz BW |
|
6. Frekvensrespons |
±1,7 dB (30 Hz til 4,2 MHz) |
|
LYD |
|
|
1. Indgangsniveau |
0,8 Vp-p for ±25 KHz afvigelse |
|
2. Indgangsimpedans |
600 ohm ubalanceret |
|
3. Præ-Vægt |
75 µSek |
|
GENEREL |
|
|
1. Strømindgangsområde |
120 VAC, 60 Hz |
|
2. Driftstemperatur |
32 ˚F ~ 122 ˚F |
|
3. Stik |
Alle "F" Type |
|
MEKANISK |
|
|
1. Dimensioner |
19" (W) x 1.75" (H) x 2.25" (D) |
|
2. Vægt |
4,3 lbs |

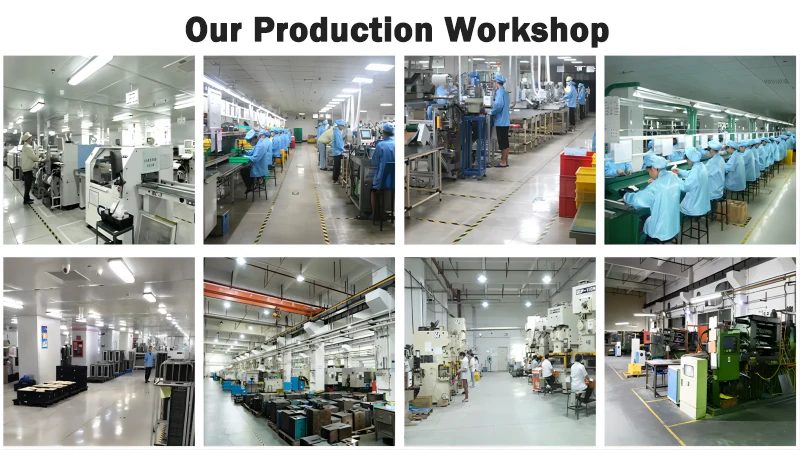

Goodmind Electronics (Shenzhen) Co., Ltd. blev etableret i 1992 med en registreret kapital på 18 millioner amerikanske dollars. Dens egen fabrik ligger i Shenzhen og har mere end 1000 ansatte. Det er en høj-teknologisk virksomhed, der integrerer F&U, produktion, salg og service. Virksomheden har specialiseret sig i en professionel fremstillingsvirksomhed inden for Antenne/Netværkskommunikation/Bluetooth/AV-tilbehør/Smart Home/Biltilbehør. Fabrikken er vertikalt integreret. Fabrikken har plast forarbejdning, metal stempling, zink trykstøbning, SMT, DIP og Assembly center. Virksomheden har stærk finansiel styrke, professionelt R&D-team, fremragende produktionsudstyr og slank fremstilling og er dedikeret til at skabe produkter af høj{13}}kvalitet til kunderne.
Hvad er en SAW-filtreret lydvideomodulator?
En SAW Filtered Audio Video Modulator er en enhed, der almindeligvis bruges i analoge tv-systemer til udsendelse af lyd- og videosignaler. Den anvender et Surface Acoustic Wave (SAW) filter til præcist at forme og filtrere det modulerede signal, hvilket sikrer overholdelse af specifikke frekvensstandarder og reducerer interferens.
Hvordan fungerer et SAW-filter i denne sammenhæng?
Et Surface Acoustic Wave (SAW) filter er en akustisk bølgeenhed, der filtrerer og behandler elektroniske signaler ved radiofrekvenser. I denne modulator hjælper den med at forfine lyd--videosignalets frekvenskarakteristika, hvilket sikrer, at det forbliver inden for det angivne frekvensspektrum og minimerer interferens.
Hvad er formålet med et SAW-filter i en lydvideomodulator?
SAW-filteret i modulatoren tjener til at forme og filtrere det modulerede signal. Det hjælper med at opfylde specifikke frekvensstandarder, forhindre interferens med tilstødende kanaler og forbedre den overordnede kvalitet af det transmitterede lyd-videosignal.
SAW Filtreret Audio Video Modulator
En SAW (Surface Acoustic Wave) Filtered Audio Video Modulator er en enhed, der bruges i analoge tv-systemer til udsendelse af lyd- og videosignaler. Den indeholder et SAW-filter, som er en akustisk bølgeenhed, til præcist at forme og filtrere det modulerede signal. Dette hjælper med at sikre overholdelse af specifikke frekvensstandarder og reducerer interferens.
Er denne type modulator stadig relevant med skiftet til digital udsendelse?
Med det udbredte skift til digital udsendelse bliver traditionelle analoge lyd-videomodulatorer med SAW-filtre mindre almindelige. Digitale udsendelsessystemer bruger ofte mere avancerede modulerings- og kodningsteknikker.
Hvordan adresserer modulatoren interferens fra tilstødende kanaler?
SAW-filteret er medvirkende til at reducere interferens fra tilstødende kanaler eller uønskede signaler. Det sikrer, at det modulerede signal forbliver inden for det tildelte frekvensområde, hvilket minimerer risikoen for interferens.
FAQ
Q: Kan en SAW-filtreret lyd-videomodulator håndtere flere kanaler?
A: Ja, afhængigt af dens design og specifikationer kan en modulator håndtere flere kanaler. Det er afgørende at kontrollere enhedens egenskaber og sikre overholdelse af regionale udsendelsesstandarder.
Q: Hvordan sikrer jeg kompatibilitet med regionale udsendelsesstandarder?
A: Det er vigtigt at rådføre sig med producenter eller leverandører for at sikre, at SAW Filtered Audio Video Modulator overholder de specifikke udsendelsesstandarder og regler i dit område.
Q: Er der løbende support til vedligeholdelse og opgraderinger af denne type udstyr?
A: Efterhånden som analoge udsendelsessystemer udfases, kan support til vedligeholdelse og opgraderinger af traditionelle analoge modulatorer blive begrænset. Overvej at gå over til digitale løsninger for at få-langsigtet levedygtighed.
