Beskrivelse

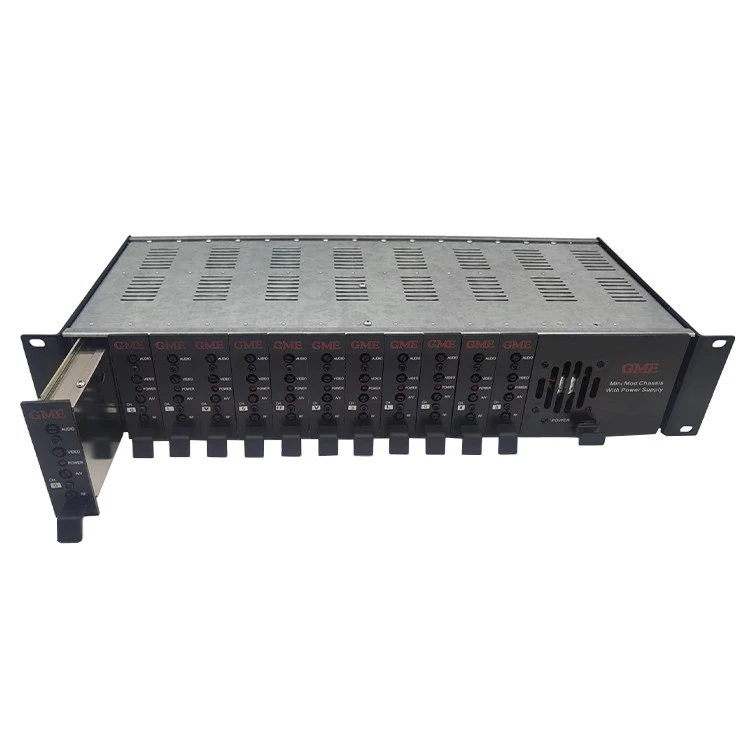

MTCM-45 Fixed Channel SAW Filterd Modulator er en professionel kvalitet kanaliseret heterodyne audio/video modulator med tilstødende kanal kapacitet. Kanalen kan nemt om-tilpasses til den anden kanal i dens gruppe. Lo band, Mid band, Hi- band, Super band, Hyper band og Ultra band ved at ændre indstillingen af oscillator dip switch og returnering af output filter. PLL-oscillatoren med mikroprocessor kan styre udgangsfrekvensen for at imødekomme FCC-krævet nøjagtighed og fra{12}}indstilling. Denne modulator accepterer standard polaritet (synkroniseringsnegativ) video i området fra 0,7V til 2,6V pp.
- Savfilter for overlegen rudimental sidebåndsrespons.
- Mikroprocessorstyret frekvensindstilling opfylder alle FCC-nøjagtigheds- og off-indstillingskrav.
- Kanalen kan nulstilles-indenfor sit bånd kun ved at genindstille-dip switch og outputfilter.
- Pre-betonafbryderkontakt tilgængelig fra sidepanelet til indsættelse af sammensat BTSC-stereosignal.
Specifikation
|
Oprindelsessted: Guangdong, Kina |
|
|
Modelnummer: GDM-006 (MTCM-45) |
|
|
RF |
|
|
Udgangskanaler |
CATV 2-135, UHF 14-69 |
|
Udgangsniveau |
45dBmV (min) |
|
Rækkevidde: |
12dB (justerbar) |
|
A/V-bæreforhold |
-11dB til -22dB (justerbar) |
|
Visuel bærerstabilitet |
±5 KHz |
|
Aural Carrier Offset |
±4,5MHz |
|
Aural Carrier Stabilitet |
±10 kHz |
|
Falsk output (dBc) |
-60 dBc |
|
C/N-forhold (i-bånd) |
-60 dBc |
|
Bredbåndsstøj (dBc) |
-95 |
|
VIDEO |
|
|
Min. videoinput |
.5Vp-s |
|
Frekvensrespons |
±1,7dB (30Hz til 4,2MHz) |
|
Video S/N |
60dB |
|
Brummen forhold |
-60dB |
|
Differentiel gevinst |
±5% |
|
Differentialfase |
±5 grader |
|
Gruppeforsinkelse |
75 sek |
|
LYD |
|
|
Inputkrav |
500mV (25 kHz dev) |
|
Indgangsimpedans |
10kΩ |
|
Frekvensrespons |
±1,5 dB (50Hz-15kHz) |
|
Forvrængning (THD) |
1% |
|
Forud-Vægt |
75usec (valgbar) |
