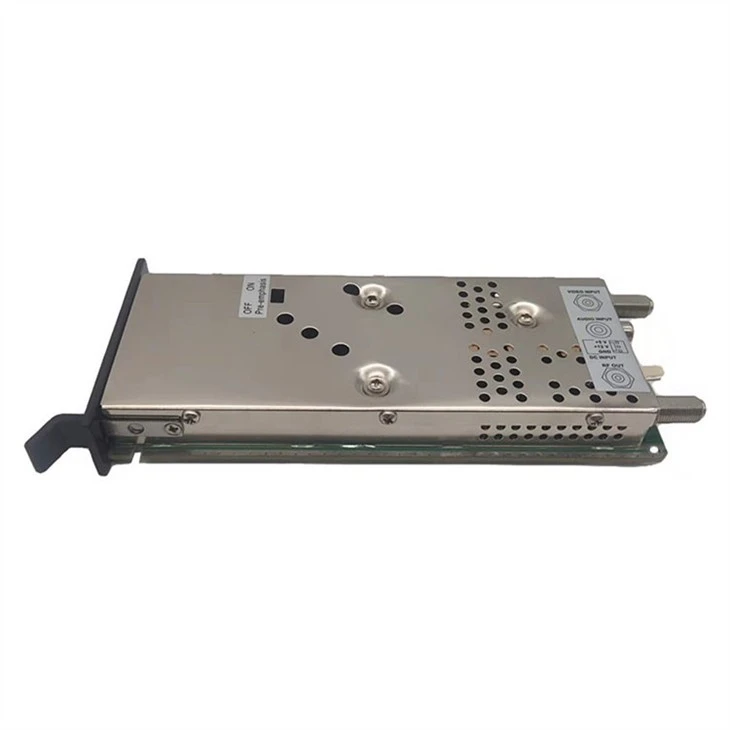

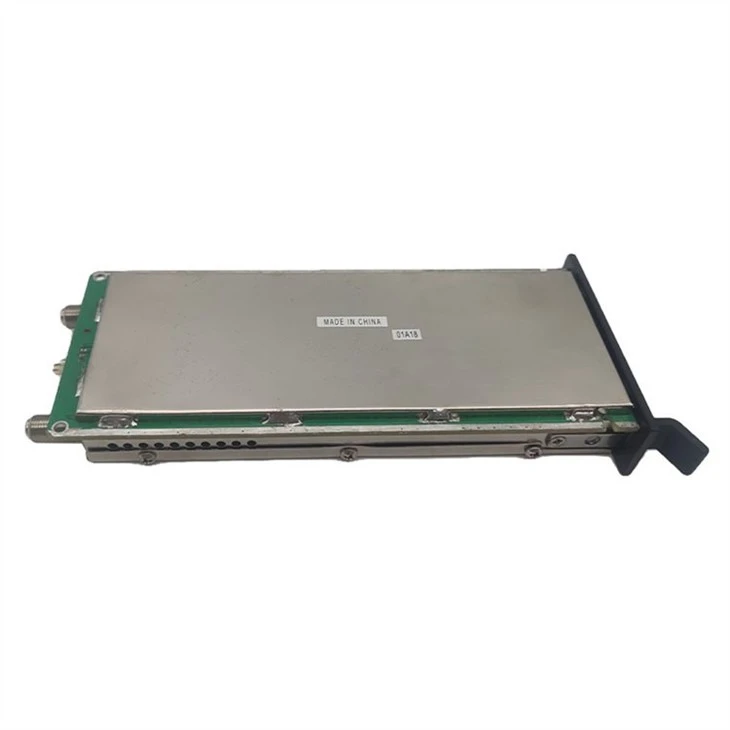

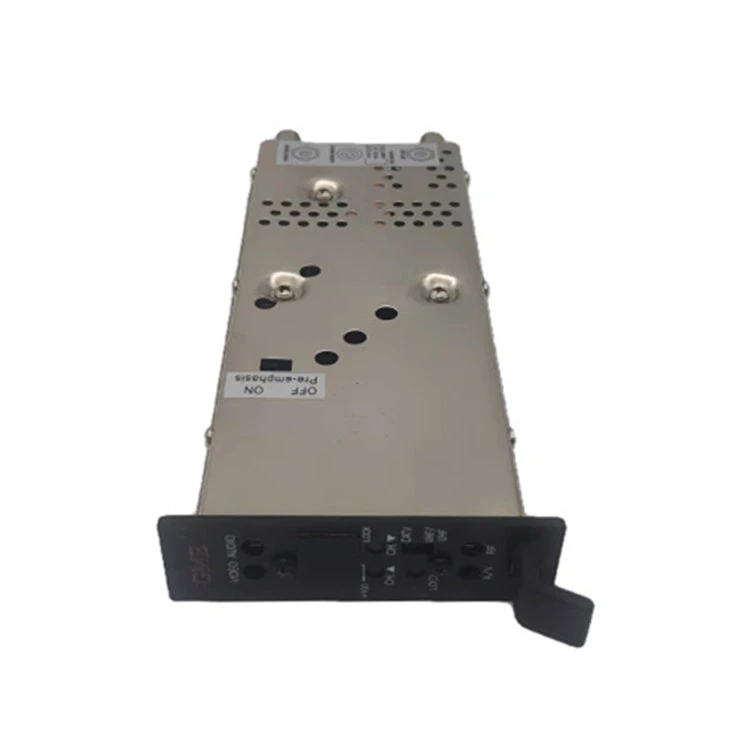

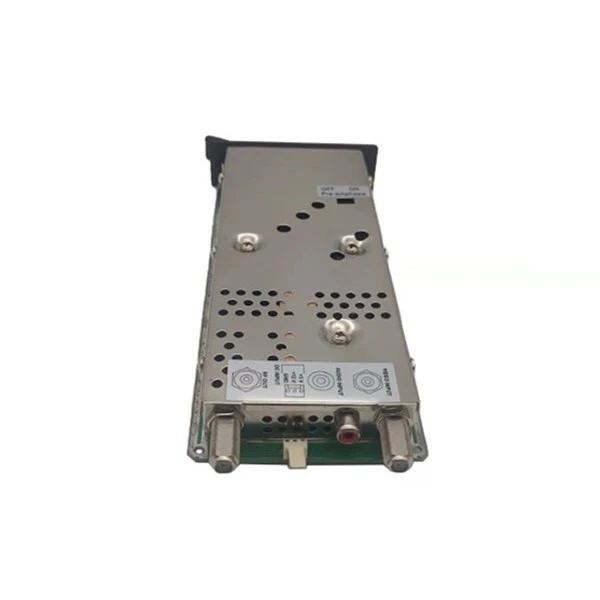

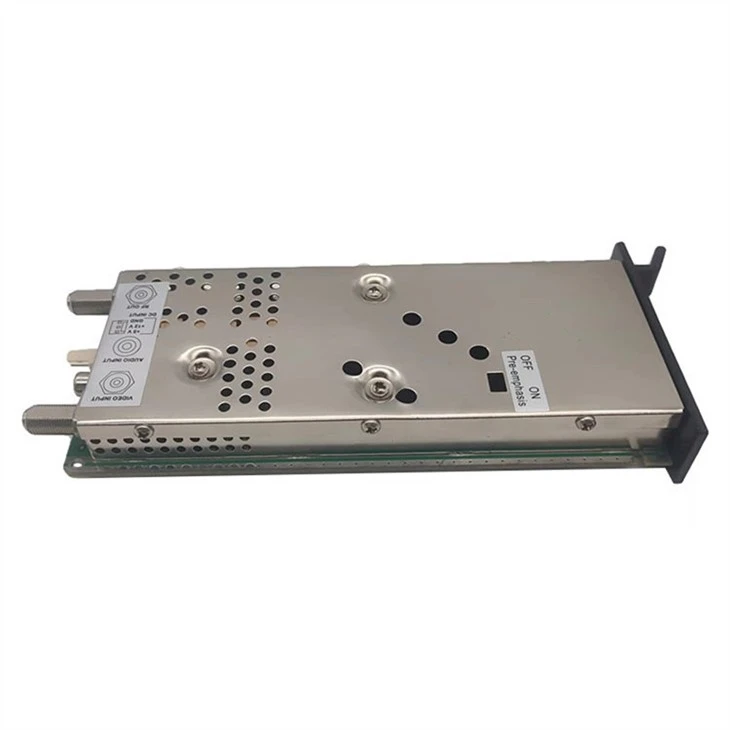

Beskrivelse
Modulær Agile TV Channel Modulator MATCM-45 er en mikroprocessorstyret genudsendelseskvalitet, faselåst sløjfe syntetiseret, frekvens agil CATV/TV-tv-modulator. Den dobbelte konvertering og overlegne SAW-filtrering giver tilstødende kanalkompatibilitet og falsk gratis output. MATCM-45 giver et udgangsniveau på 45dB fra 50 til 864MHz inklusive CATV- og TV-frekvenser. Kanaliseringskonfigurationen kan ændres med op/ned-knapperne på frontpanelet.
- Dobbelt heterodyn konvertering
- 45dBmV minimum @50-864MHz
- Automatiske båndopdelingsfiltre for overlegent carrier/støj-forhold
- SAW filtreret
- Understøtter TV, CATV, frekvens og låsefunktion
- FCC frekvens offset med automatisk indstilling
- Pre-betonafbryder, der er tilgængelig fra sidepanelet til indsættelse af sammensat BTSC-stereosignal.
Specifikation
|
Oprindelsessted: Guangdong, Kina |
|||
|
Modelnummer: GDM-007 (MATCM-45) |
|||
|
PUNKT |
TYPISK |
QCLIMIT |
TESTBETINGELSER |
|
RF UD |
|||
|
Frekvensområde |
|
|
54 - 864 MHz |
|
FCC frekvensforskydninger |
|
Automatisk |
+12.5KHz, +25KHz eller Ingen efter behov for hver kanal +12.5KHz: CATV CH14-16 CH25-41 CH43-53 +25KHz: CATV CH.42 CH98-99 |
|
Udgangskanaler |
|
|
CATV: CH.2 - CH.135 TV (VHF)-CH.2-CH.13 (UHF).CH.14-CH.78 |
|
Udgangsniveau |
|
+45 dBmV min. |
|
|
Udgangsniveaukontrol |
|
>10 dB |
|
|
Udgangsimpedans |
|
75 Ohm |
|
|
Billedbærerfrekvens |
|
65 KHz |
|
|
Inter - operatørfrekvens |
|
65 KHz |
|
|
P/S Carrier Ratio |
|
-11 - -30dB min. |
|
|
Tilstødende kanalslag (-4,5 MHz) |
|
-60 dB Min. |
Over gain kontrolområde |
|
Passband Fladhed |
|
61,5 dB P/V Maks. |
|
|
Falsk- |
|
|
@Outputniveau indstillet 45dBmV |
|
I Band |
|
-60 dB Min. |
A/V-forhold @-15dBc |
|
Ude af bandet |
|
-58 dB Min. |
@ 54 - 864 MHz |
|
Kanalselektivitet |
|
|
A/V-forhold @-15dBc |
|
Fv - 6.00MHz |
|
55 dB Min. |
|
|
Fv - 3.58MHz |
|
55 dB Min. |
|
|
Fv - 2.42MHz |
|
55 dB Min. |
|
|
Fv - 1.50MHz |
|
55 dB Min. |
|
|
Fv- 1.25MHz |
|
30 dB Min. |
|
|
Intermodulationsforvrængning |
|
57 dBc Min. |
Visuel bærer @45dBmV |
|
3 Tone 920 Beat |
|
|
Lydbærer @-15dBc Fa +3.58MHz @-17dBc |
|
Resterende FM |
<2 KHz |
|
Spidsafvigelse @10KHz span |
|
BÆRER / STØJ |
|
60dB min. |
|
|
Output Return Tab |
|
-3 dB Min. |
@54 - 864MHz |
|
I PUT |
|||
|
VIDEO |
|
|
|
|
Videoindgangsimpedans |
|
75 ohm |
|
|
Maks. videomodulationsdybde |
|
87,5 % Min. |
Inputniveau 0,8Vp-s |
|
Videoinput @87,5% Modulation |
|
1+0.4 , -0,3 Vp-p |
|
|
C/L forsinkelse |
|
0±50 ns |
Video 87,5% modulation, testsignal med TSG95 NTSC NTC7 cmpst. |
|
Differential Dhase |
|
Mindre end eller lig med 5 grader |
Testsignal med TSG95 NTSC NTC7 cmpst. |
|
Videoinput returtab |
|
-18 dB Min. |
Til 4,2MHz |
|
LYD |
|
|
|
|
Lydindgangsimpedans |
|
10 Kohm |
Unblanched |
|
Lydafvigelse |
|
260mV RMS Maks. |
@±25KHz PK iv/800Hz tone |
|
Lydpræ-fremhævelse |
|
75 u sek |
OF/OFF-kontakt valgt |
|
GENEREL |
|||
|
Stiktype: VIDEO IN/RF OUT |
|
F TYPE |
|
|
Stiktype: AUDIO IN |
|
RCA TYPE |
|
|
DC Power Input-t |
|
|
|
|
+12V / 280mA |
|
±0,2 VDC |
|
|
+5V / 400mA |
|
±0,2 VDC |
|
|
Driftstemperatur |
|
|
@ O grad Til +50 grad |
|
Størrelse |
|
|
B(2,5 cm) * H(8,9 cm) * D(21,5) |
|
Vægt |
|
|
0,38 kg |
