Beskrivelse

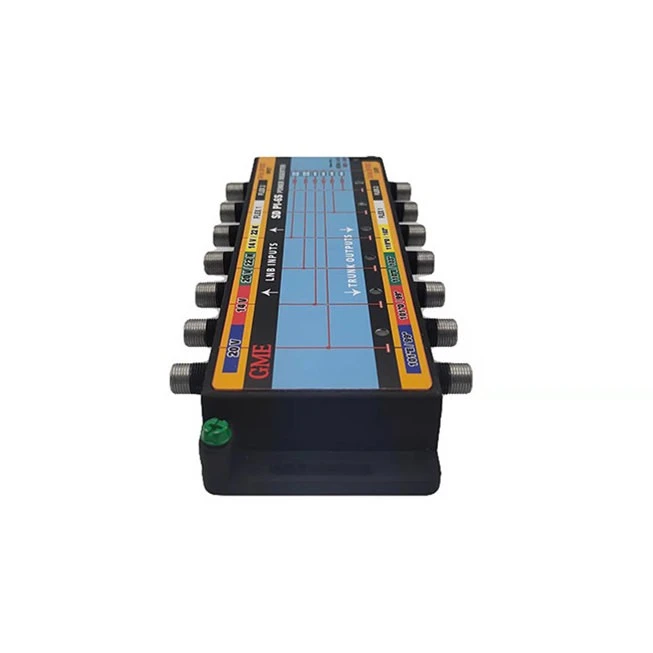

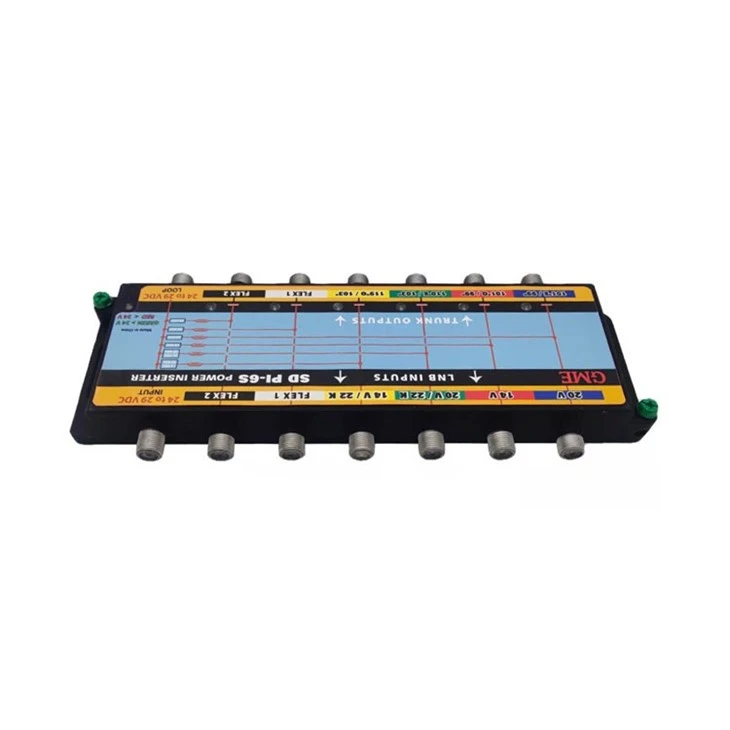

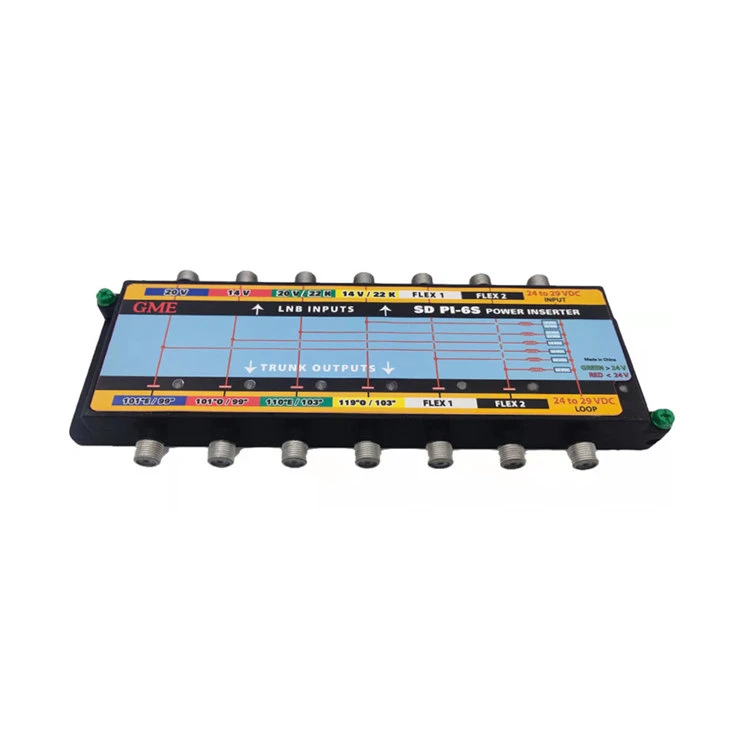

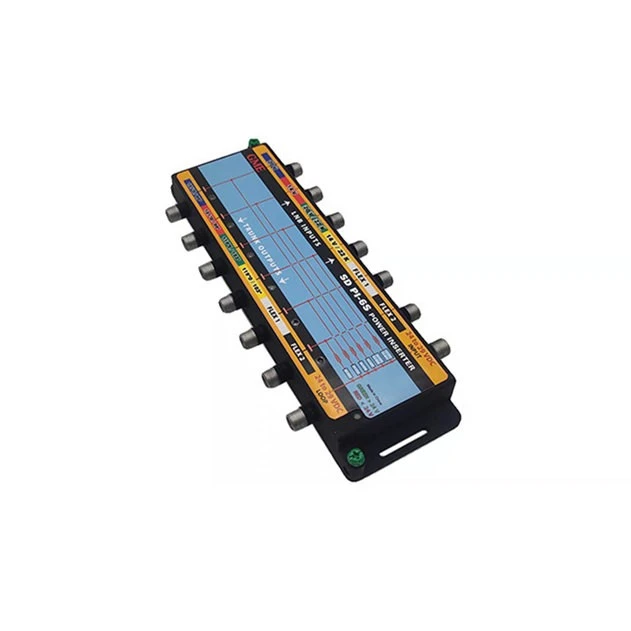

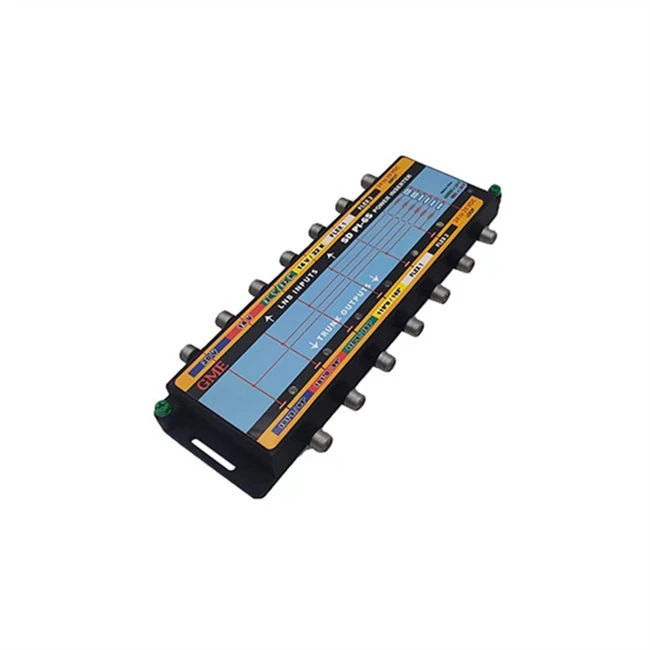

DirecTV Satellit Power Inserter Polarity Locker
Model SDPI6S driver en DIRECTV SL5 LNB, polaritet låser de fire parabol-udgange og giver to 20 V-udgange til at forsyne 95º LNB'en på DTV66E-parabolen og en mulig fremtidig polaritet. Linjedrevne forstærkere kan få strøm fra strømindsætteren. I alt to ampere DC er tilgængelig fra den kortslutningsbeskyttede strømtransformator.
Situation
Signalerne fra en DIRECTV® (4) polaritet SLSP-F SlimLine® parabol med SL5 LNB, DTV66E 95º parabol og en mulig 6. polaritet er påkrævet for flere kontakter.
Løsning
Model SD PI-6S forsyner en DIRECTV® SL5 LNB, polaritetslåser de fire paraboludgange og giver 20 V FLEX1 og 13 V på FLEX2-indgange for at forsyne 95º LNB'en på DTV66E-parabolen eller andre LNB'er.
Funktioner
◆ DIRECTV SL5 Ka/Ku båndbredde 250 til 2150 MHz

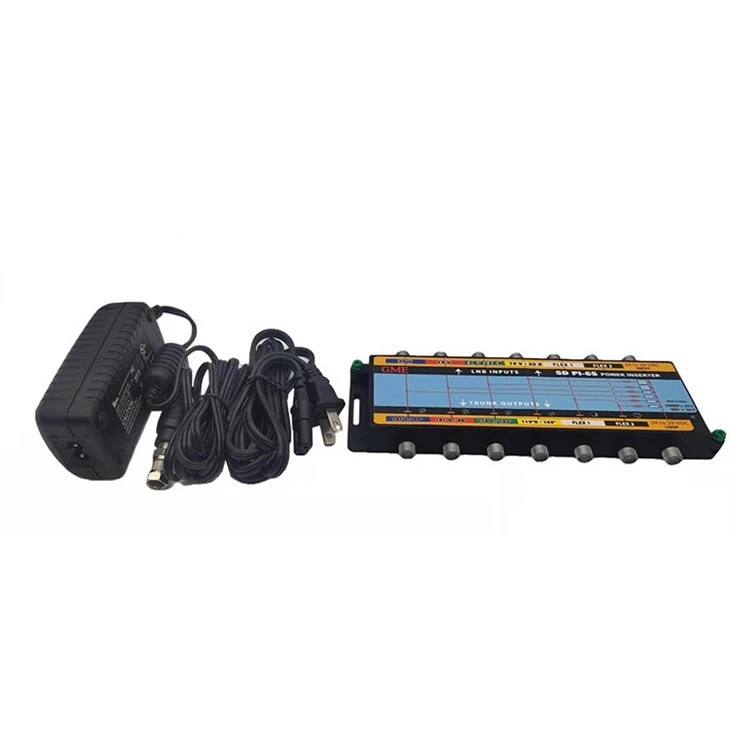

◆ Drevet af PI-29 eller PS242000A strømadaptere
◆ Forsyner SL5, SL3 og Worldview LNB'er
◆ Kompakt kabinet: 1 tommer SCTE Indoor F Spacing
◆ Spændingsniveaumåler indbygget i RØD / GRØN
Specifikation
|
Oprindelsessted: Guangdong, Kina |
|||
|
Modelnummer: GDINS-001 (SD PI-6S) |
|||
|
PUNKT |
TYPISK |
QCLIMIT |
TESTBETINGELSER |
|
FREKV. RÆKKEVIDDE |
|
|
250-2150 MHz |
|
INDFØRINGSTAB |
|||
|
|
-1,0 dB |
-1,5 dB MAX |
250-2150 MHz |
|
ISOLATION |
|||
|
MELLEM HAVNE |
-40dB |
-35dB MIN |
250-2150 MHz |
|
RETUR TAB |
|
|
|
|
INPUT/OUTPUT |
-12dB |
-10dB MIN |
250-2150 MHz |
|
Jævnstrømsforsynede INDGANGE |
|||
|
PORT#1 (20V 101 grader & 99 grader) |
|
20±0,5 VDC |
@50-350 mA |
|
PORT#2 (14V 101 grader & 99 grader) |
|
13,5±0,5 VDC |
@50-350 mA |
|
PORT#3 (22KHz & 20V 110 grader & 103 grader) |
|
20±0,5 VDC (+22KHz) |
@50-350 mA |
|
PORT#4 (22KHz & 14V 119 grader & 103 grader) |
|
13,5±0,5 VDC (+22KHz) |
@50-350 mA |
|
PORT#5 (FLEX PORT1) |
|
20±0,5VDC |
@50-350 mA |
|
PORT#6 (FLEX PORT2) |
|
20±0,5VDC |
@50-350 mA |
|
22KHz SIGNAL KARAKTERISTIKA |
|||
|
FREKV |
|
22±4KHz |
|
|
ARBEJDSCYKLUS |
|
±50﹪ |
＜24,0 VDC |
|
NIVEAU |
|
400mVp-p MIN |
＞24,0 VDC |
|
POWER LED FARVE |
|
RØD |
|
|
SVARENDE TIL: |
|
GRØN |
|
|
STRØMSKIFTE |
|
24V-29VDC |
STRØMSKIFTE |
|
INPUT |
|
100-240VAC / 50/60Hz |
ALLE HAVNE |
|
PRODUKTION |
|
24VDC/2,08A |
ALLE HAVNE |
|
IMPEDANS |
|
75 OHM |
(6) SCTE INDOOR F |
|
KONTAKT |
|
"F" TYPE KVINDE |
|
|
ANTAL INPUT/OUTPUT-PORTE |
|
|
|
Virksomhedsprofil

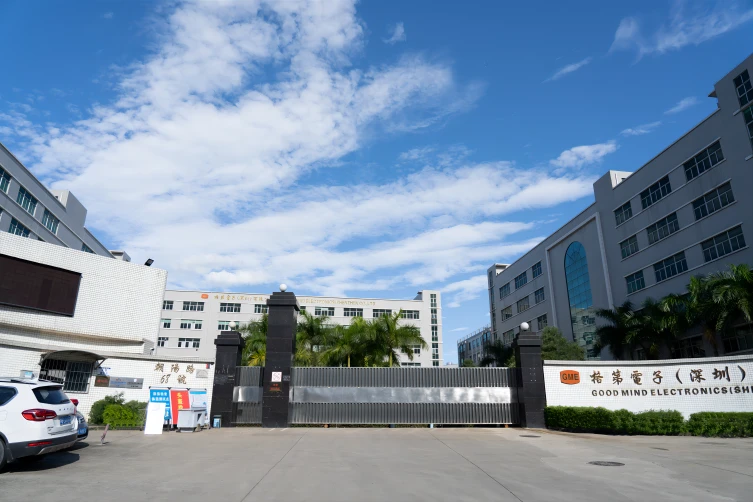

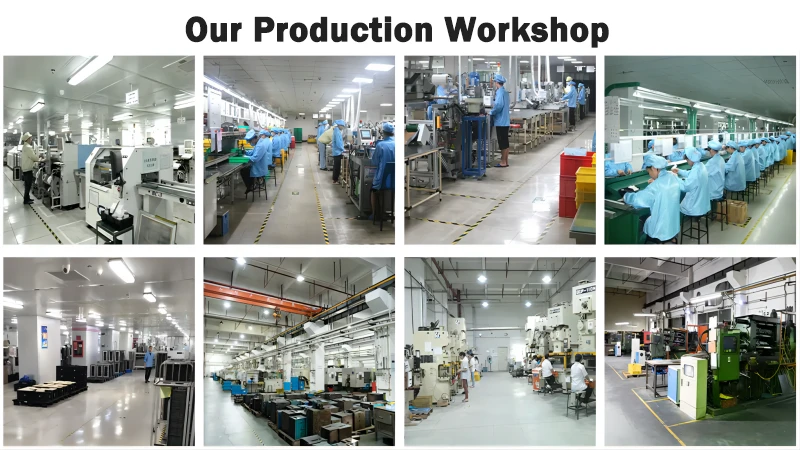

Goodmind Electronics (Shenzhen) Co., Ltd. blev etableret i 1992 med en registreret kapital på 18 millioner amerikanske dollars. Dens egen fabrik ligger i Shenzhen og har mere end 1000 ansatte. Det er en høj-teknologisk virksomhed, der integrerer F&U, produktion, salg og service. Virksomheden har specialiseret sig i en professionel fremstillingsvirksomhed inden for Antenne/Netværkskommunikation/Bluetooth/AV-tilbehør/Smart Home/Biltilbehør. Fabrikken er vertikalt integreret. Fabrikken har plast forarbejdning, metal stempling, zink trykstøbning, SMT, DIP og Assembly center. Virksomheden har stærk finansiel styrke, professionelt R&D-team, fremragende produktionsudstyr og slank fremstilling og er dedikeret til at skabe produkter af høj{13}}kvalitet til kunderne.
Hvordan fungerer en Satellit Power Inserter?
Satellite Power Inserter er forbundet inline mellem satellitmodtageren og parabolen. Den modtager strøm fra satellitmodtageren gennem koaksialkablet og sender derefter denne strøm til LNB'en gennem det samme kabel. Denne effekt er afgørende for, at LNB'en kan forstærke og konvertere de modtagne satellitsignaler til en brugbar form for modtageren.
Hvad er formålet med en Satellit Power Inserter?
Det primære formål med en Satellit Power Inserter er at levere strøm til LNB'en, som er nødvendig for at den kan fungere. Uden den strøm, som indsætteren leverer, ville LNB'en ikke være i stand til at forstærke de svage signaler, der modtages fra parabolen.
Hvordan installerer jeg en Satellit Power Inserter?
Installation af en Satellit Power Inserter er typisk ligetil. Afbryd først koaksialkablet fra satellitmodtageren. Tilslut derefter den ene ende af koaksialkablet til inputporten på inserteren og den anden ende til outputporten på inserteren mærket "to LNB" eller lignende. Slut til sidst strømindsatsens strømforsyning til en stikkontakt og sørg for, at strømindsætteren modtager strøm.
FAQ
Spørgsmål: Kan jeg bruge en hvilken som helst Satellit Power Inserter med mit satellitsystem?
A: Det er vigtigt at bruge en Satellit Power Inserter, der er kompatibel med dit satellitsystem og LNB. Sørg for, at indsætteren leverer den korrekte spænding og strøm, der kræves af din LNB, da brug af en inkompatibel indsætter kan beskadige LNB'en eller resultere i dårlig signalkvalitet.
Spørgsmål: Kan en Satellit Power Inserter bruges udendørs?
Sv.: Selvom satellitstrømindsættere typisk er designet til indendørs brug, findes der vejrbestandige modeller, som kan bruges udendørs. Hvis du har brug for at installere indsætteren udendørs, skal du sørge for at bruge et vejrbestandigt kabinet eller dæksel for at beskytte det mod elementerne og forhindre vandskader.
Spørgsmål: Hvor kan jeg købe en Satellit Power Inserter?
Sv: Satellitstrømindsættere kan købes hos forskellige elektronikforhandlere, onlinebutikker og leverandører af satellitudstyr. Sørg for at vælge en velrenommeret sælger og bekræft, at indsætteren er kompatibel med dit satellitsystem, før du foretager et køb.
