Beskrivelse

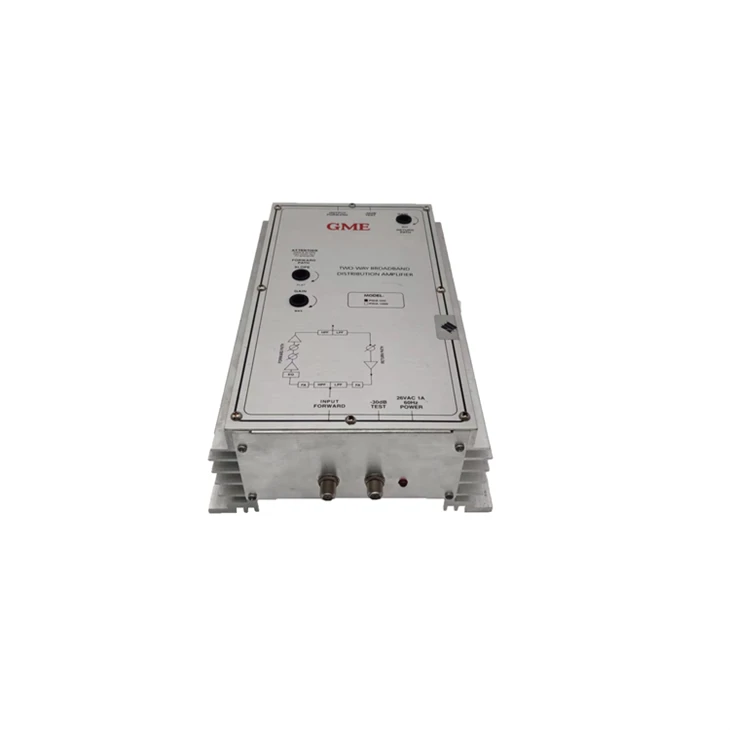

Bi Directional Push Pull Distribution Amplifier er professionel kvalitet, to{0}}bredbåndsforstærkere indendørs. Disse forstærkere er ideelle til multi-kanals RF distributionssystemer, inputkilden er et "kabelfald" eller output fra en MATV/SMATV/CATV hovedende.

Dual push--pull-hybridmoduler for at holde god C/N, når gain-kontrol og tilt-kontrol bruges.
Passiv og aktiv returvej.
Indbygget-i variabel forstærknings- og hældningskontrol- og outputtestporte.
Linje transient beskyttelse.

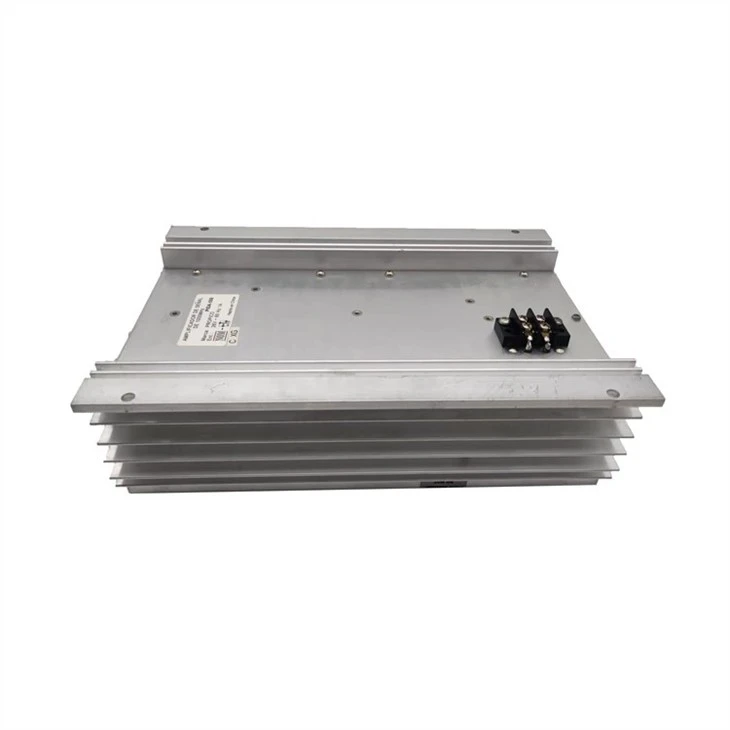

Aluminiumschassis for fremragende varmeafledning.
God til CATV/MATV/SMATV-hovedendesignallancering eller signalniveauforøgelse i signaldistribution.
Forskelligt frekvensområde tilgængeligt: 550MHz, 860MHz, 1000MHz.

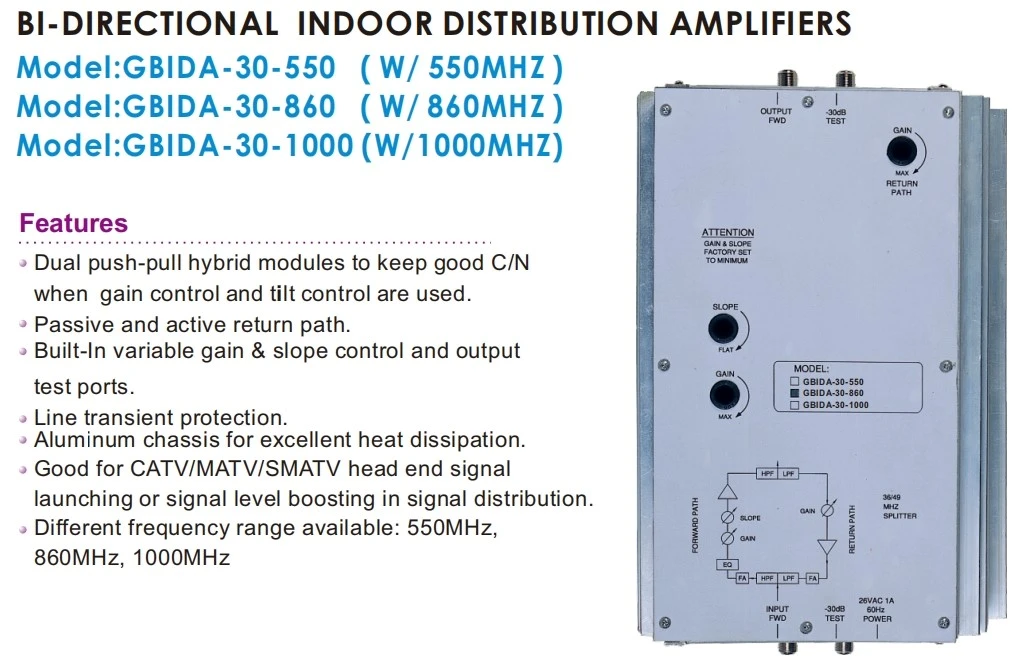

CATV Line Amplifier

Specifikation

Modelnummer: GDAMP-017 (GBIDA-30-550)
Model Specifikation	GBIDA-30-550	GBIDA-30-860	GBIDA-30-1000	Integreret Active Return Path	Enheder
Frekvensområde:	490-550	49-860	49-1000	5-36	MHz
Fladhed:	±0.5	±0.75	±0.75	±0,5 ref.Til 1dB hældning	dB
Kanalindlæsning:	77	129	150	3
Gevinst:	32	32	32	18	dB
Outputniveau:	46	44	40	40	dBmV
Støjfigur (a):	7	8.5	8.5	6	dB
Forstærkningskontrolområde:	10	10	10	15	dB
Hældningskontrolområde:	8	8	8	NA	dB
Test portniveau:	-30,±2	-30,±2	-30,±2		dB
Sammensat anden orden-CSO (b):	-58	-54	-56	-60	dB
Composite Triple Beat-CTB (b):	-58	-48	-53	-60	dB
Krydsmodulering-XMOD (b):	-60	-48	-54	-60	dB
Brummen Modulation:	-70	-70	-70	-65	dB
Impedans-Alle porte:	75	75	75	75	Ω
Afkasttab
Input:	12	12	12	15	dB
Produktion:	15	15	15	15	dB
Driftstemperatur:	-20til+60	-20til+60	-20til+60		grad
Strømforsyning Rekv.
117VAC, 60Hz (i):	21.5	23	24	-	W
26VAC, 60Hz:	0.85	0.9	1	-	Amp
Størrelse (LxBxH) m/m	270x180x82	270x180x82	270x180x82	-	m/m
Forsendelsesvægt: kg	2.85	2.85	2.85	-	kg
Antal hybrider:	2	2	2	-
Hybrid teknologi:	Skub-Træk	Skub-Træk	Skub-Træk	-
