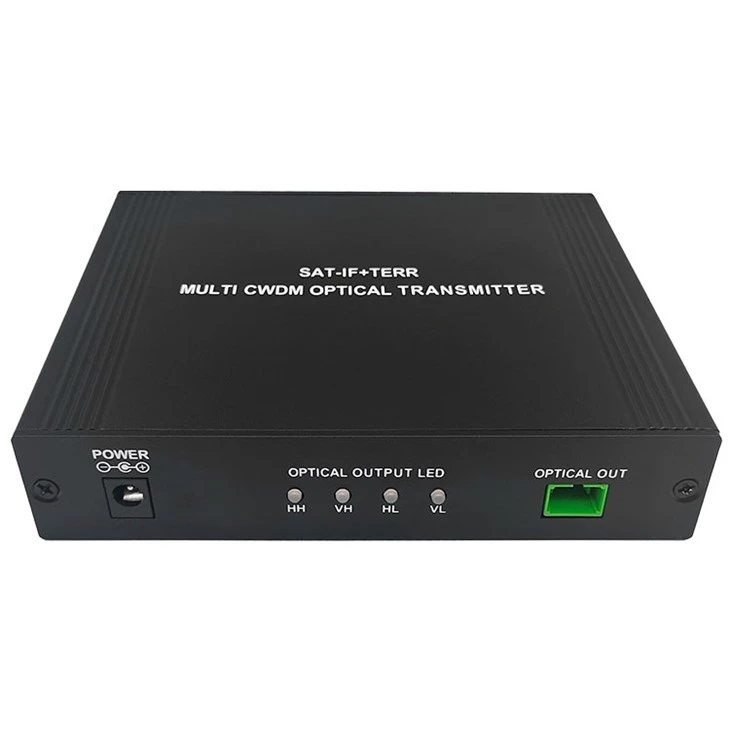

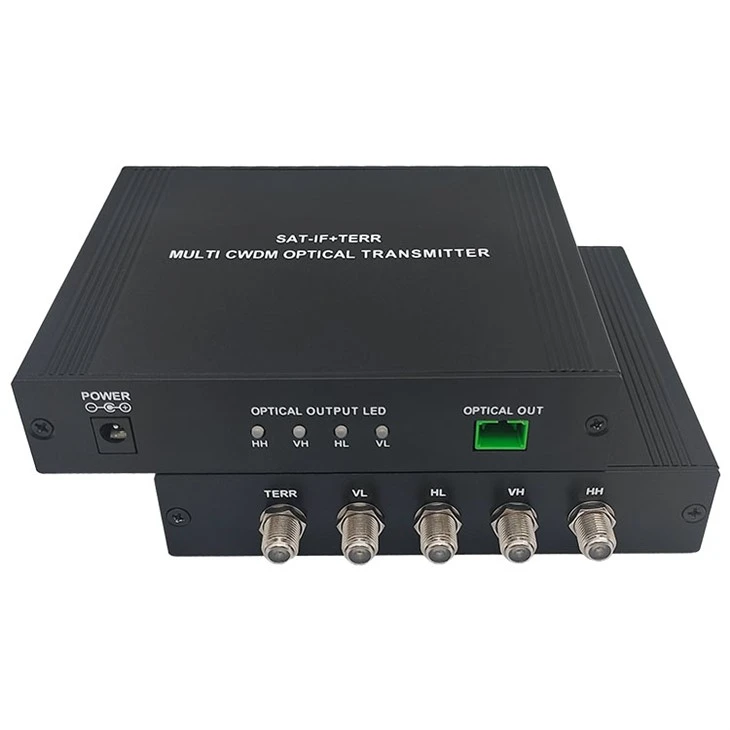

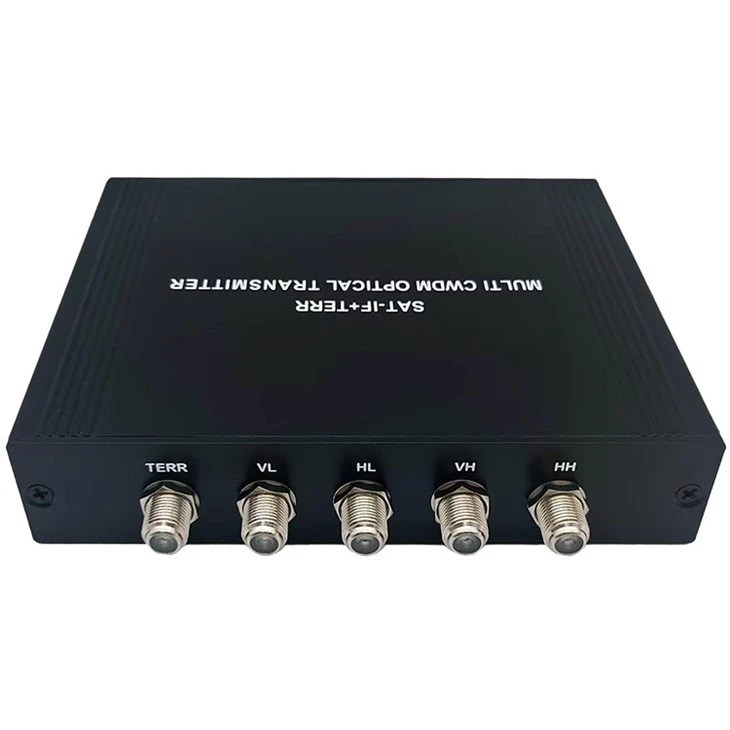

Optisk senderer en kernekomponent i optiske kommunikationssystemer, ansvarlig for at konvertere elektriske signaler til optiske signaler og transmittere dem gennem optiske fibre.
Funktioner
- Designet til optisk satellitsystem
- Bredt driftsfrekvensområde: 45-2150MHz
- Fremragende linearitet og fladhed
- Brug af 1-kerne single-mode fiber højt afkasttab
- Brug af GaAs forstærker aktive enheder
- Ultra lav støj teknologi
- Indbygget-CWDM ved hjælp af DFB koaksial lille pakkelaser
- Udgange 13/18V,0/22KHz for LNB-funktion
- En fordeling på op til 32 optiske noder
Specifikation
|
Optisk parameter |
TERR+SAT-IF-parameter |
||
|
Optisk afkasttab |
Større end eller lig med 45 |
Frekvensområde |
45~2150MHz |
|
Optisk udgangseffekt |
4x+3dBm |
Fladhed |
±1.5 |
|
Optisk stik |
SC/APC |
Outputniveau (AGC) |
Større end eller lig med 80±5@TERR Større end eller lig med 78±10@SAT-IF |
|
Output optisk bølgelængde (nm) |
1510-1570 |
C/R |
Større end eller lig med 52 |
|
Anden parameter |
CSO |
Større end eller lig med 65 |
|
|
RF stik |
F-kvinde |
CTB |
Større end eller lig med 62 |
|
Strømforsyning |
DC-24V |
Afkasttab |
Større end eller lig med 12 |
|
Strømforbrug (W) |
<6 |
22KHz nøjagtighed |
22±4 |
|
Dimensioner (mm) |
143x110x28.8 |
LNB Strømforsyning |
13/18 |
