Indledning:
Den optiske modtager er til digitalt tv, fiber til hjemmet . Denne maskine vedtager den høje følsomhed optiske modtagelsesrør . Fleksibel applikationsintegration, anvendelse af fiber til hjemmenetværket .
Det er indbygget CWDM, velegnet til en-fiber tredobbelt bølgelængde-system, CATV-driftsbølgelængde 1550NM, Pass bølgelængde 1270/1310/1490/1577NM, kan nemt forbinde Onu af Epon, Gpon . xg (s) pon
- Op til 20 km transmissionsafstand
- Ekstra lav støj
- Bred dynamisk modtagende optisk effektområde: inden for pin =-16, MER større end eller lig med 36db
- Anvendelig XG (S) PON, GPON, EPON, kompatibel med enhver FTTX PON -teknologi
- Kan spare et stort antal optiske effektressource, reducere netværkskonfigurationsomkostningerne i høj grad
- Inden for 47 ~ 1000MHz båndbredde, alle med fremragende fladhedsfunktion (FL mindre end eller lig med ± 1db)
- Metalkasse, tilbud beskyttelse for optoelektroniske følsomme enheder
- Højt udgangsniveau, kan bruges af mange brugere
- Lav effekt forbruger, høj ydeevne, høje omkostninger ydeevne
- 6 kV overspændingsbeskyttelse på alle porte
- Support 4 rf out max
Specifikation
|
CATV -bølgelængde |
1550 ± 10nm |
Output RF -modstand |
75Ω |
|
|
PON -bølgelængde |
1270/1310/1490/1577nm |
Output returntab |
Mindre end eller lig med 14 dB |
|
|
Optisk indgangseffekt |
-18-+2 dbm |
Optisk returtab |
Større end eller lig med 55 dB |
-9 DBM Optisk indgangseffekt, 60 PAL -kanaler |
|
Optisk AGC -rækkevidde |
-12--2 dbm |
C/CSO |
Større end eller lig med 55 dB |
|
|
CATV optisk inputport |
SC/APC |
C/CTB |
Større end eller lig med 55 dB |
|
|
Pon optisk reflekterer port |
SC/PC |
Mer |
Større end eller lig med 31 dB |
-15 DBM optisk indgangseffekt |
|
RF -stik |
Imperial F type |
Indgangsspænding |
+12V |
|
|
Frekvens |
47-1000 MHz |
Strømafledning |
Mindre end eller lig med 2w |
|
|
Fladhed |
Mindre end eller lig med ± 1,25 dB |
Temperatur |
-10-+50 grad |
|
|
RF -udgangsniveau (inden for AGC -rækkevidde) |
Større end eller lig med 80dbuv |
Dimension |
73 × 60 × 23 (L × W × H) mm |
|
Modellister
|
Model |
Pass bølgelængde |
Afspejler bølgelængde |
Pass interface |
RF out -interface |
DC-in |
|

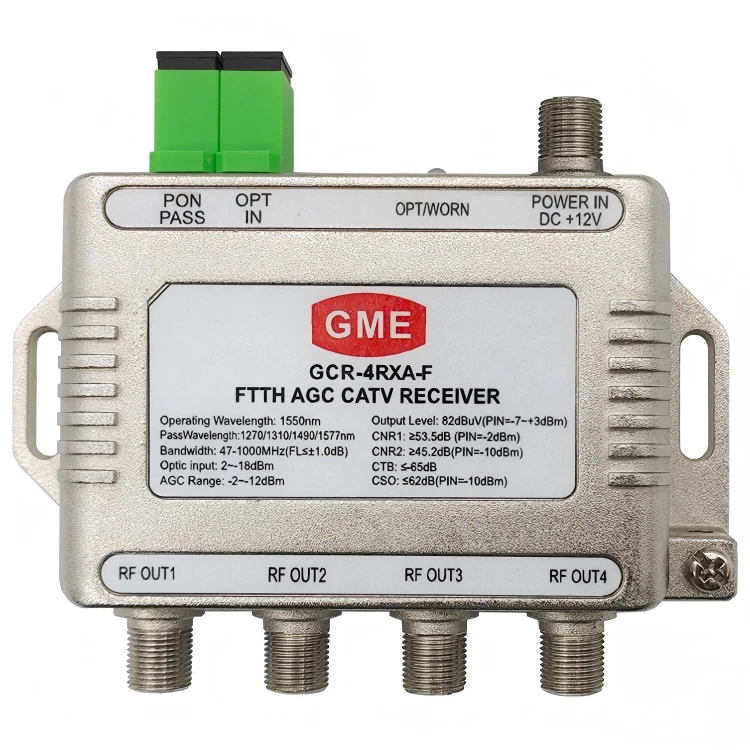

GCR -4 rxa-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
4 |
F-female: 12v 300mA |
|

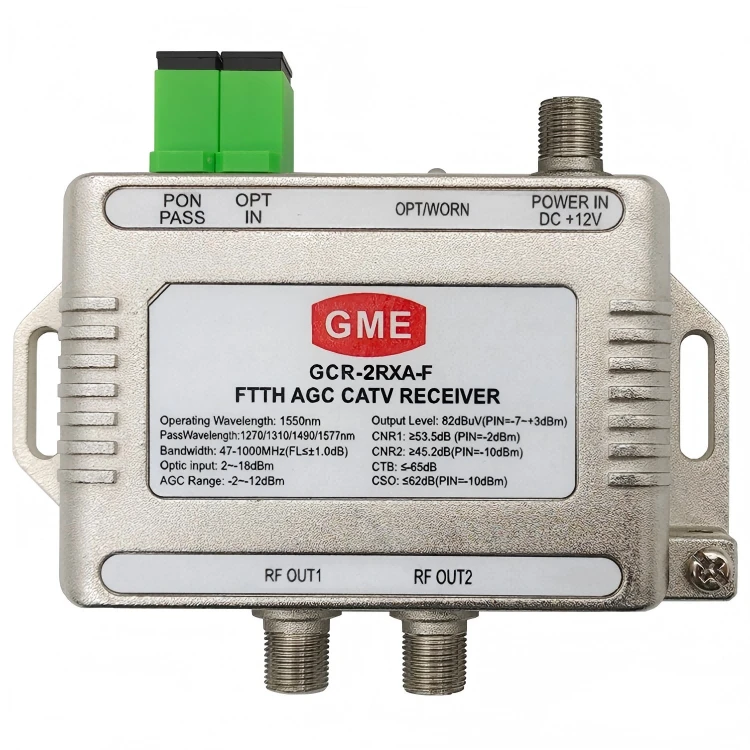

GCR -2 rxa-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
2 |
F-female: 12v 300mA |
|

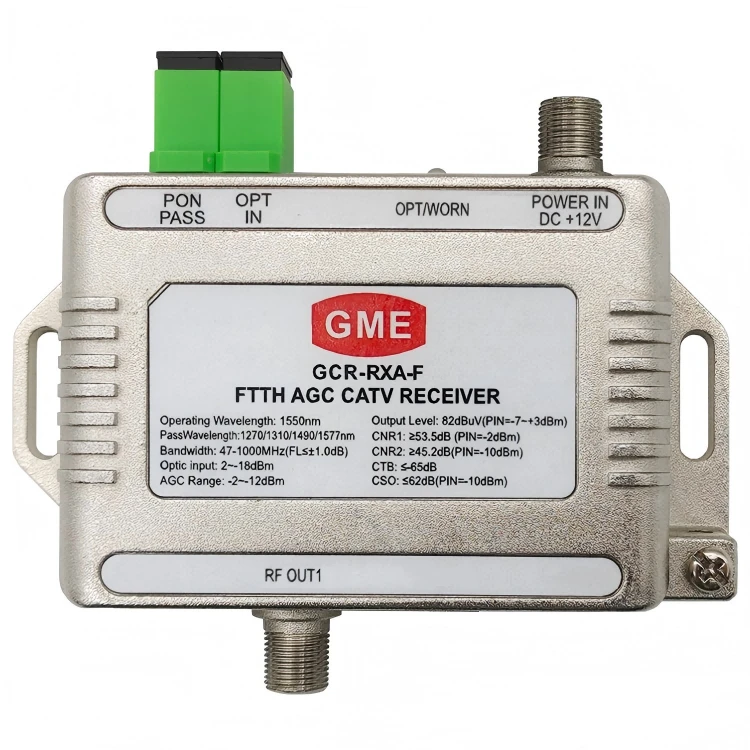

GCR-RXA-F |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
1 |
F-female: 12v 300mA |
|
GCR -4 rxu-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
4 |
F-female: 12v 300mA |
|
GCR -2 rxu-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
2 |
F-female: 12v 300mA |
|
GCR-RXU-F |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
1 |
F-female: 12v 300mA |
|
GCR -4 rxa-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
4 |
Dc -005: 12v 300mA |
|
GCR -2 rxa-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
2 |
Dc -005: 12v 300mA |
|
GCR-RXA-D |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
1 |
Dc -005: 12v 300mA |
|
GCR -4 rxu-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
4 |
Dc -005: 12v 300mA |
|
GCR -2 rxu-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
2 |
Dc -005: 12v 300mA |
|
GCR-RXU-D |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
1 |
Dc -005: 12v 300mA |
