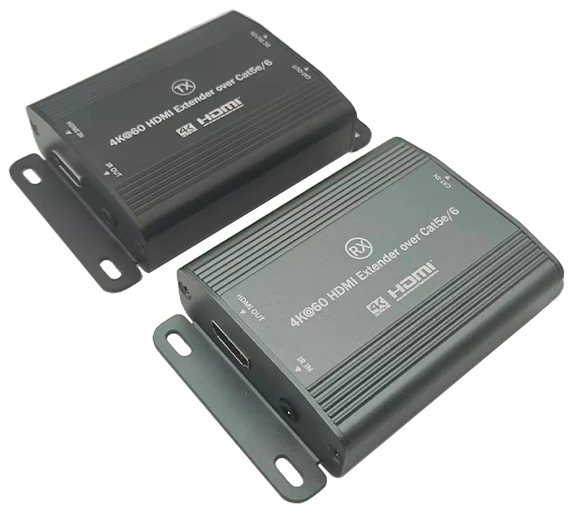

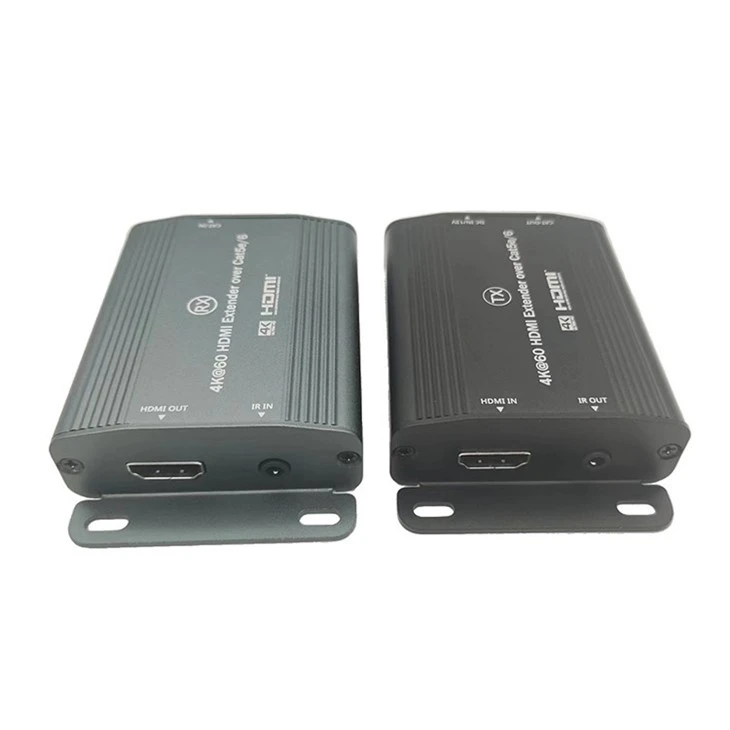

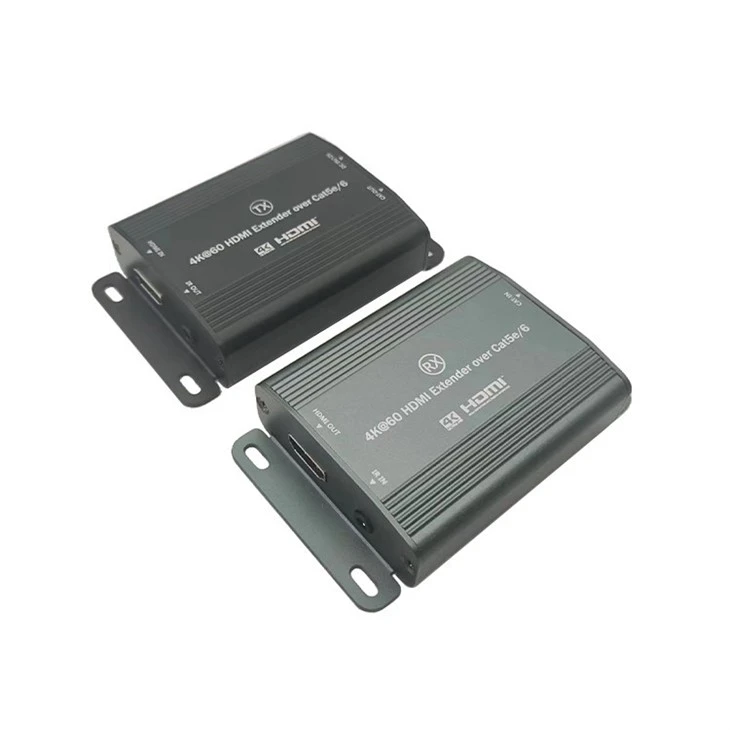

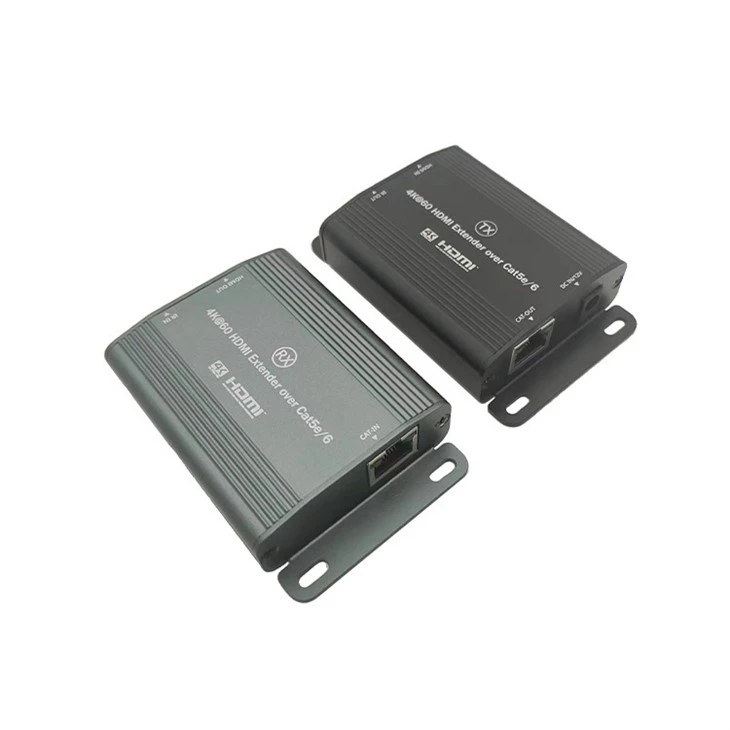

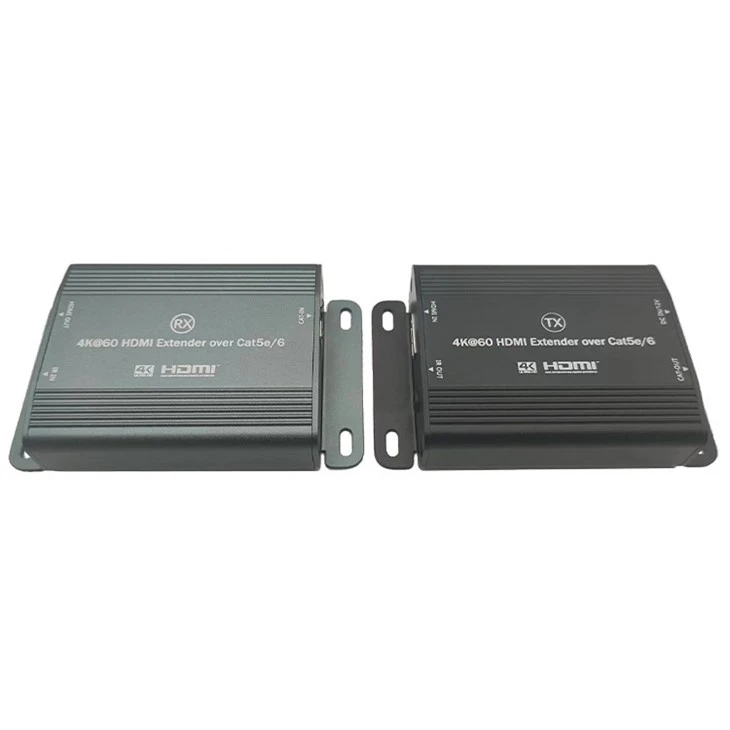

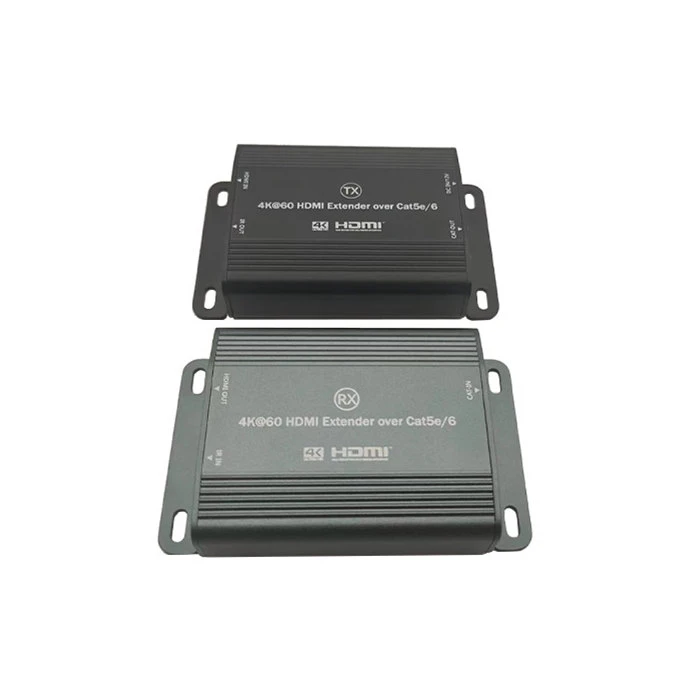

4k 60hz HDMI-forlænger

Dette produkt består af en sender (TX) og en modtager (RX) vært, der bruger et netværkskabel som transmissionsmediet og anvender den nyeste forstærkningsudvidelsesteknologi. Senderen og modtageren kan forlænge transmissionen gennem et enkelt netværkskabel og er kompatible med CAT5e/6 netværkskabler. High-definitionssignaler kan forlænges op til 100 meter via CAT5e, og ultra-high-signaler kan forlænges op til 70 meter via CAT6 uden latenstid. Produktet understøtter infrarøddrejningsfunktion, hvilket gør fjernbetjeningen praktisk. Den har også selvjusterende-evne for netværkskabler, automatisk justering af opløsning for at udsende optimale effekter, hvilket gør den nem og bekvem at bruge. Denne 4k 60Hz HDMI-forlænger er velegnet til videokonferencer, multimediesportsbarer, multimedieuddannelse, digital annoncering, offentlige opslagstavler og mere.

1. Ved hjælp af Cat6-netværkskabel kan transmissionsafstanden for ultra-high-wideo udvides op til 100 meter.

2. Den høje--chip understøtter perfekt lav latenstid og udsender 4K60Hz ultra-høj-lyd og video synkront med glatte og klare billeder og stabile signaler.

3. Den smukke aluminiumslegering har en super-høj varmeafledningseffektivitet, ingen støj, lav vægt og kan vægmonteres-, hvilket gør den kompakt og robust.

4. Denne 4k 60Hz HDMI-forlænger Plug and play uden at installere drivere, hvilket gør det nemt at matche indendørs dekoration, med høj skjul og nem installation.

◆ Forlæng HDMI-transmission op til 70 m via Cat6.

◆ Ultra HD: Understøtter videoopløsninger op til 4K@60Hz.

◆ Unibody aluminiumslegering giver en effektiv varmeafgivelse til levetiden.

◆ Plug & Play: Ingen driverinstallation.

◆ Indbygget IR-passback-funktion til at styre kilden fra hvor som helst i dit hjem.

◆ Anvend POC-funktionen til strømforsyningen til enhedsenheden.

Indhold



Sender(TX)x1

Modtager(RX)x1

Brug Guidex1

Infrarød sender forlængerkabel x1 (valgfrit)

Infrarød modtager forlængerkabelx1 (valgfrit)

Strømadapter x1



Krav

1. Signalkilde:
En signalenhed med en HDMI-udgangsport, såsom en dvd-afspiller, en playstation,-set-top-boks, en personlig computer eller pc osv.

2. Display:
En skærmenhed med en HDMI-indgangsport, såsom SDTV, HDTV, projektor osv.

3. Netværkskabel:
Uskærmet eller skærmet kategori 5/6 netværkskabel (UTP/STP CAT5e/6) med standard netværkskabelstik forbundet parallelt i begge ender.

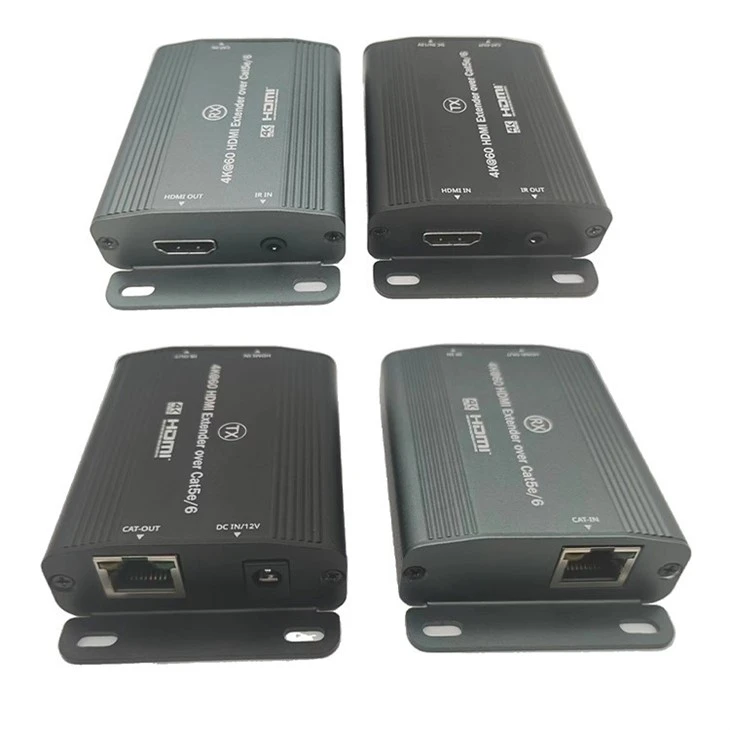

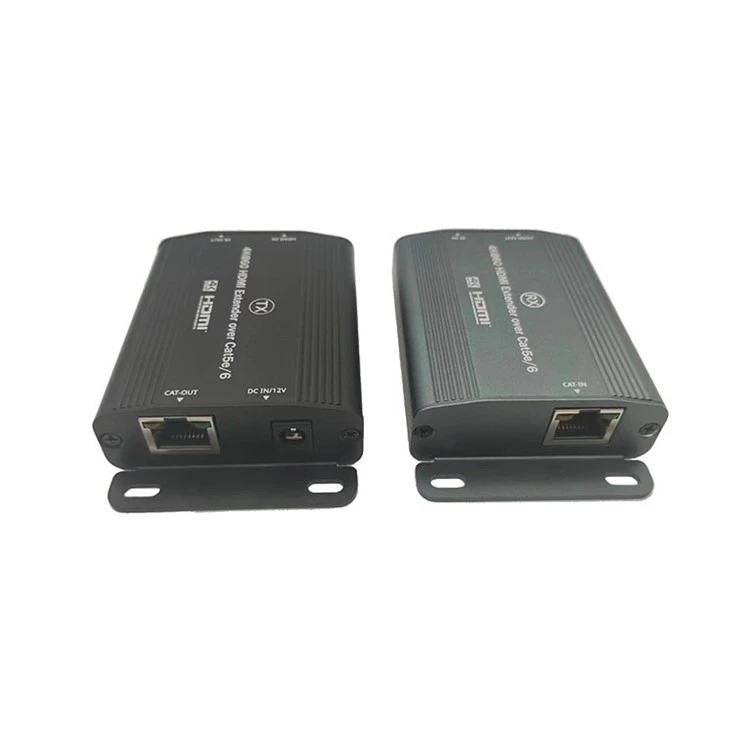

Indføre

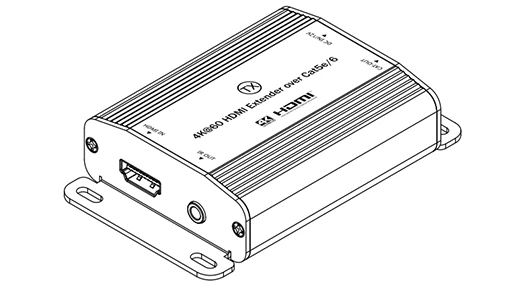

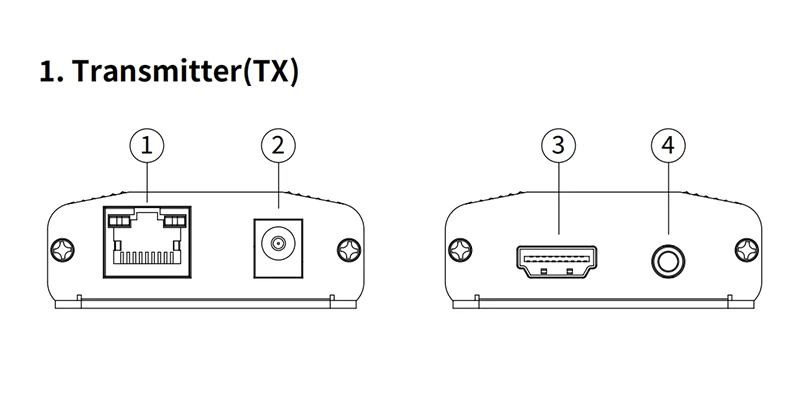

Sender (TX)

①RJ45 udgangsport: Forbinder sender (TX) og modtager (RX) hovedenheder med et netværkskabel.

②Strømindgangsport: Indsæt standard DC12V/lA-strømadapteren, der er inkluderet i dette produkt, eller andre standardstrømadaptere, der opfylder de nominelle spændingskrav.

③HDMl-indgangsport: Forbinder signalkildens hovedenhed med
sender (TX) hovedenhed ved hjælp af et HDMl-kabel.

④Infrarød senderforlængerkabelstik: Indsæt det infrarøde senderforlængerkabel, der følger med dette produkt, og placer den infrarøde sender så tæt som muligt på modtagerenheden for at videresende det infrarøde signal fra modtageren.

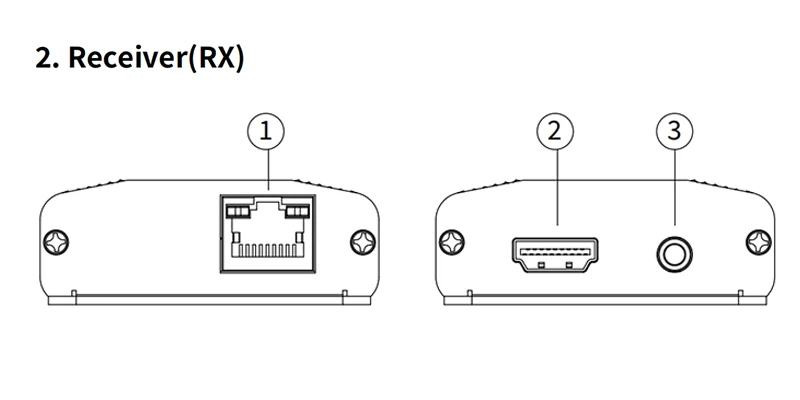

Modtager (RX)

①RJ45-indgangsport: Forbinder sender (TX) og modtager (RX) hovedenheder med et netværkskabel.

②HDMlinput-port: Bruger et HDMl-kabel til at forbinde displayenheden med modtagerens (RX) hovedenhed.

③Infrarød modtagerforlængerledning: Sæt den medfølgende infrarøde modtagerforlængerledning i og bruger fjernbetjeningen inden for den infrarøde modtagers rækkevidde.

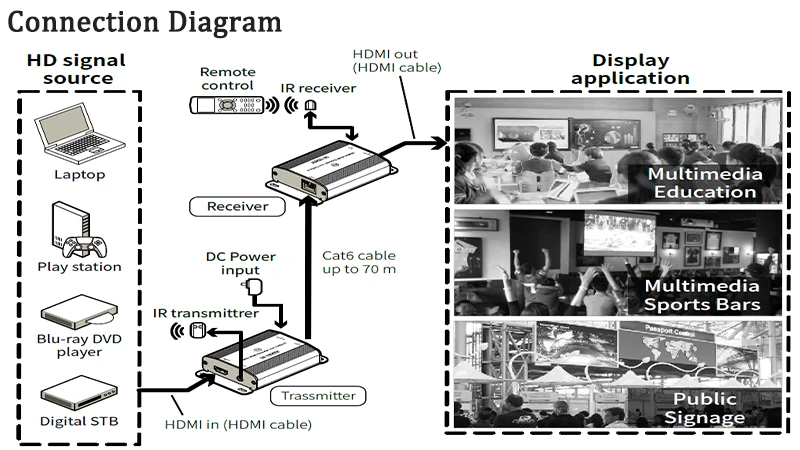

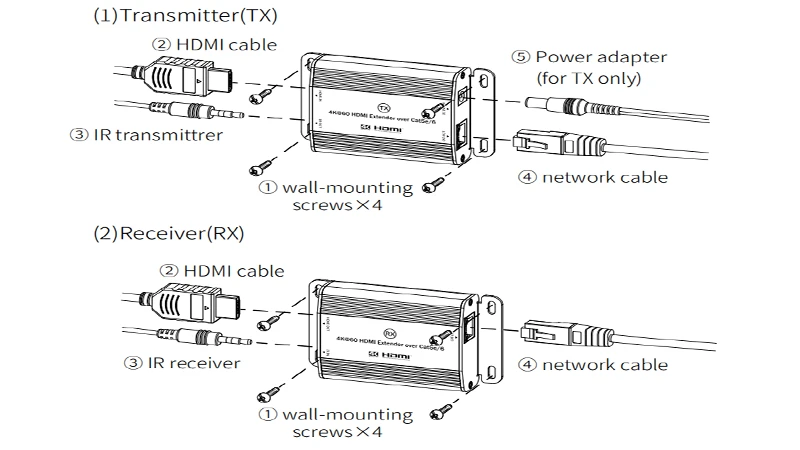

Installation og tilslutning

Tilslutningsvejledning:

①Brug HDMl-kabler til at forbinde signalkildeenheden til senderen. ter (TX), og displayenheden til modtagerens (RX) hovedenhed.

②Brug et standardnetværkskabel med uskærmet eller skærmet CAT5e/6(UTP/STP) og parallelle ledninger til at forbinde senderens (TX) hovedenheden til modtagerens (RX) hovedenheden.

③Tilslut netledningen for at starte og fungere automatisk

Infrarød fjernbetjening instruktioner:

①Tilslut det infrarøde emitterforlængerkabel til lR OUT-stikket på senderen (TX) og det infrarøde modtagerforlængerkabel til lR INiack på modtageren (RX).

②Det infrarøde emitterhoved på forlængerkablet skal placeres så tæt som muligt på det infrarøde modtagevindue på signalkildeenheden.

③Brug den infrarøde fjernbetjening til signalkildeenheden til at sigte mod det infrarøde modtagerhoved, der er korrekt tilsluttet til modtageren (RX) til fjernvalg af kanaler og styring af afspilningsspor

Q: Tv-skærmvisningen er unormal, flimrende og lyden er
stammende.

A: (1) Tjek, om netværkskablet er korrekt fastgjort, og længden er inden for det tilladte område.

(2) Sluk og tænd for TX-enden.

Q: Det orange lys på RJ45-stikket på RX-enden af ​​modtageren lyser ikke.

A: (1) Tjek, om netværkskablet er et standardnetværkskabel med parallelle forbindelser i begge ender.

(2)Kontroller, om HDMI-signalindgangen på TX-enden er normal.

(3) Sluk og tænd for TX-enden.

Q: Det orange lys på RJ45-stikket på RX-enden af ​​modtageren blinker, men der er ingen billedudgang.

A: (1)Tjek, om skærmen understøtter den aktuelle HDMl-signaltilstand.

(2)Kontroller, om HDMl-kablet og skærmen er korrekt fastgjort.

(3) Prøv at afbryde og tilslutte netværkskablet igen, eller sluk og tænd for TX-enden.
