Beskrivelse

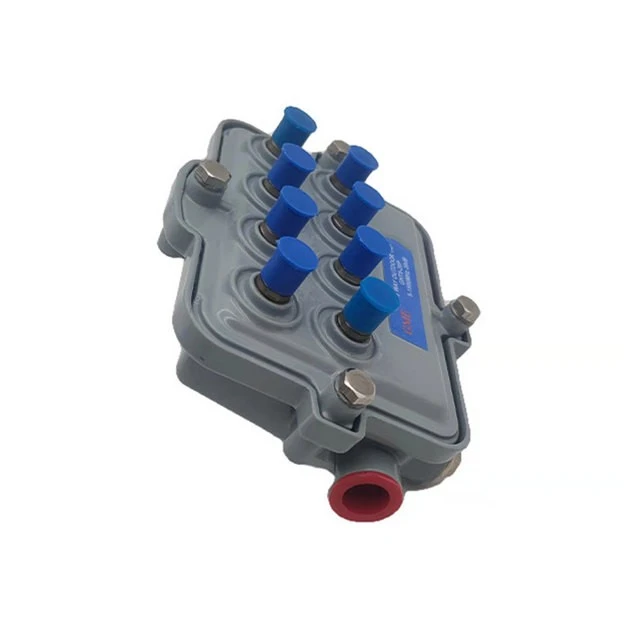

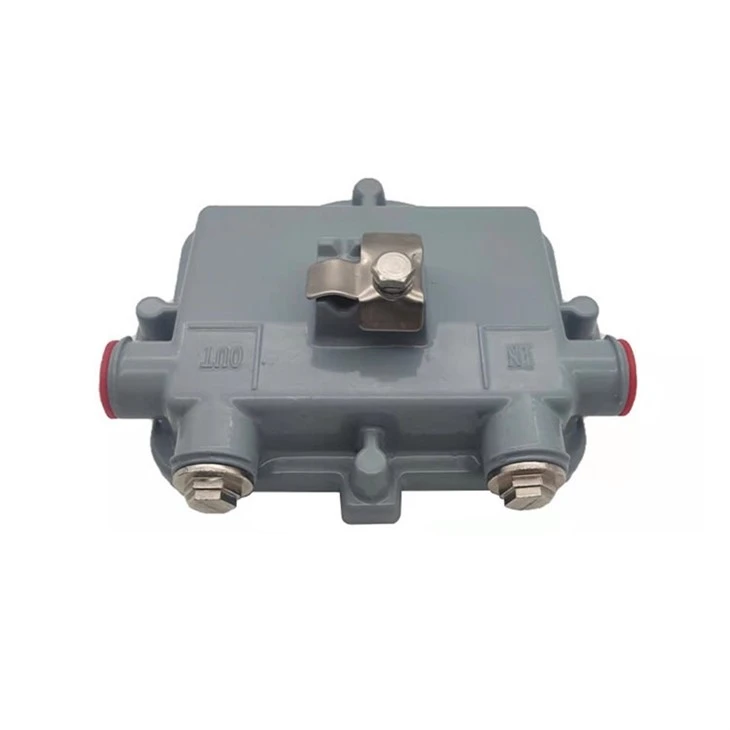

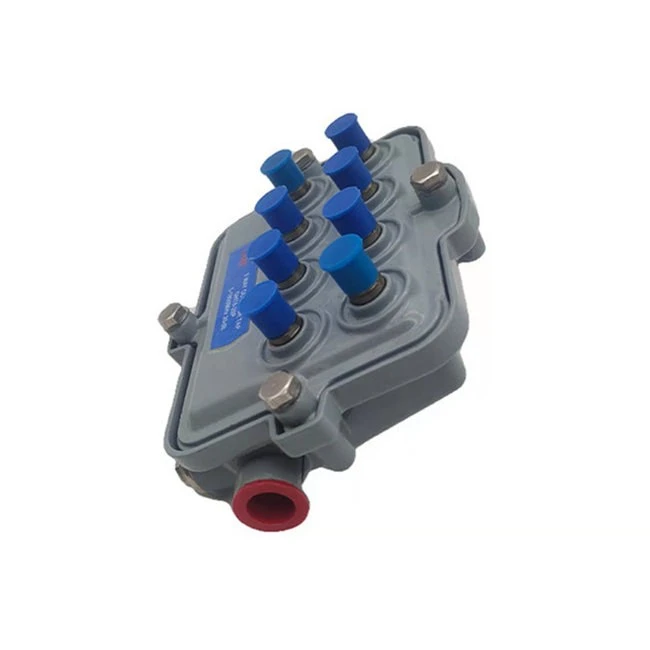

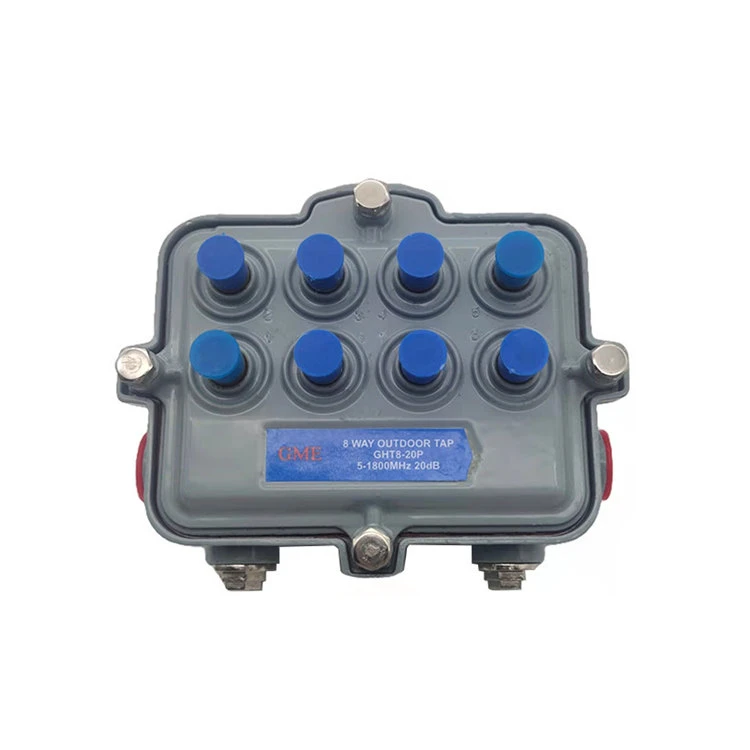

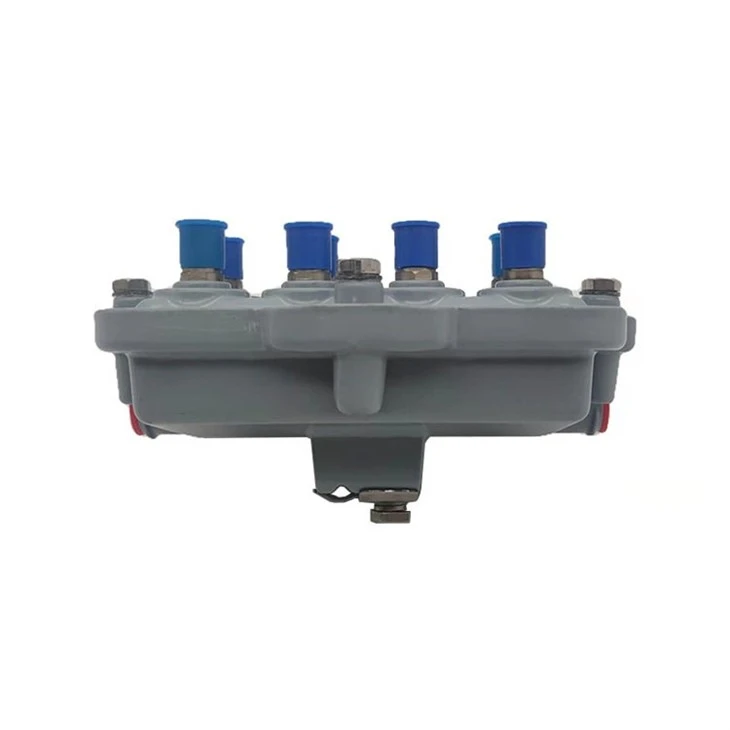

8 Way Outdoor TAP er designet med fremtiden for CATV-industrien i tankerne. Alle enheder leveres komplet med en fabriksinstalleret strømgennemføringsstang til uafbrudt service, når frontpladen fjernes. Udskiftelige frontplader giver mulighed for fremtidig netværksvækst og minimerer dyre udstyrsopgraderinger for kabeludbydere.

Funktioner

• 5-1800 MHz båndbredde (1000MHz/1200MHz mulighed også tilgængelig)

• Plug-in-modul: PIM-funktion til konditioneringshane

• PF: Strøm gennem F-portindstillingen. 12 A Current Capacity

• Standard jumper installeret

• 15 A nuværende kapacitet

• Printplader

• SR : Blokerende kondensatorer på "F"-portene for udvidet overspændingsmodstand

• CB: Kontinuerlig Bar AC/RF Bypass-kontakt, når frontpladen er fjernet

• Aluminiumslegeringshus brugt til korrosionsbestandighed

• Dobbelt polyurethanbelægning for bedre vejrbeskyttelse

• Gummipakning og RFI-afskærmningspakning

• Epoxyforseglede og nikkelbelagte messing "F" porte

• Indstillinger: PIM-EQ-xx, PIM-CS-xx, PIM-RPA-xx, PIM-FPA-xx, PIM-HPF-54

• Let udskiftelige 2/4-ports frontplader

• Antenne- eller piedestalinstallation

• I overensstemmelse med SCTE-retningslinjer

• Overspændingsmodstand: IEEE C62.41-1991 Kategori B3/6kV kombinationsbølge, 3000 A

Specifikation

Oprindelsessted: Guangdong, Kina
Modelnummer: GDST-040 (GHT8-20P-1.8)
Parameter	Frekvens [MHz]	318T-18-11T		318T-18-14		318T-18-17		318T-18-20		318T-18-23		318T-18-26		318T-18-29		318T-18-32		318T-18-35
Indføringstab [dB]	5 – 10	T		3.8		1.8		1.5		1.3		1		1		0.9		0.9
	10 – 65	T		3.6		1.6		1.5		1.1		0.8		0.8		0.7		0.7
	65 – 300	T		4		1.8		1.5		1.2		0.9		0.9		0.9		0.8
	300 – 550	T		4.7		2.5		1.9		1.7		1.3		1.3		1.3		1.2
	550– 750	T		5		2.7		2.1		1.8		1.5		1.5		1.4		1.3
	750 - 862	T		5		3		2.3		2		1.8		1.7		1.7		1.4
	862 – 1000	T		5.1		3.1		2.4		2.1		1.9		1.8		1.8		1.5
	1000 – 1218	T		5.3		3.3		2.6		2.3		2.1		2		2		1.7
	1218 - 1500	T		5.6		4		3		2.6		2.5		2.6		2.6		2.6
	1500 – 1700	T		5.8		4.5		3.5		3		2.5		3		3		3
	1700 – 1800	T		6		5.2		3.5		3.5		3		3.5		3.5		3.5
Afkasttab [dB min.]	5 – 10	Større end eller lig med 16		Større end eller lig med 16		Større end eller lig med 16		Større end eller lig med 16		Større end eller lig med 16		Større end eller lig med 16		Større end eller lig med 16		Større end eller lig med 16		Større end eller lig med 16
	10 – 47	Større end eller lig med 16		Større end eller lig med 16		Større end eller lig med 16		Større end eller lig med 16		Større end eller lig med 16		Større end eller lig med 16		Større end eller lig med 16		Større end eller lig med 16		Større end eller lig med 16
	47 – 850	Større end eller lig med 16		Større end eller lig med 16		Større end eller lig med 16		Større end eller lig med 16		Større end eller lig med 16		Større end eller lig med 16		Større end eller lig med 16		Større end eller lig med 16		Større end eller lig med 16
	850 – 1218	Større end eller lig med 12		Større end eller lig med 12		Større end eller lig med 12		Større end eller lig med 12		Større end eller lig med 12		Større end eller lig med 12		Større end eller lig med 12		Større end eller lig med 12		Større end eller lig med 12
	1218– 1500	Større end eller lig med 12		Større end eller lig med 12		Større end eller lig med 12		Større end eller lig med 12		Større end eller lig med 12		Større end eller lig med 12		Større end eller lig med 12		Større end eller lig med 12		Større end eller lig med 12
	1500 - 1700	Større end eller lig med 12		Større end eller lig med 12		Større end eller lig med 12		Større end eller lig med 12		Større end eller lig med 12		Større end eller lig med 12		Større end eller lig med 12		Større end eller lig med 12		Større end eller lig med 12
	1700 – 1800	Større end eller lig med 12		Større end eller lig med 12		Større end eller lig med 12		Større end eller lig med 12		Større end eller lig med 12		Større end eller lig med 12		Større end eller lig med 12		Større end eller lig med 12		Større end eller lig med 12
Tapværdi (dB) Tolerance 5-580MHz±1,0dB 850-1218MHz±1,5dB 1218-1800MHz±2,0dB	5 – 65	11		14		17		20		23		26		29		32		35
	65 – 860	11		14		17		20		23		26		29		32		35
	860 – 1218	11		14		17		20		23		26		29		32		35
	1218– 1500	11		15		17		20		23		26.5		29		32		35
	1500 - 1700	11		15.5		18		20.5		23		26.5		29		32		35
	1700 - 1800	11		15.5		18.5		20.5		23.5		27		29		32		35
Isolation [dB min.]		Ud-Tryk	Tryk på-Tryk	Ud-Tryk	Tryk på-Tryk	Ud-Tryk	Tryk på-Tryk	Ud-Tryk	Tryk på-Tryk	Ud-Tryk	Tryk på-Tryk	Ud-Tryk	Tryk på-Tryk	Ud-Tryk	Tryk på-Tryk	Ud-Tryk	Tryk på-Tryk	Ud-Tryk	Tryk på-Tryk
	5 – 10	T	18	24	18	26	18	27	18	29	18	30	18	32	18	33	18	35	18
	10 – 65	T	26	30	26	32	26	33	26	35	26	36	26	38	26	39	26	41	26
	65 – 860	T	24	28	24	30	24	31	24	33	24	34	24	36	24	37	24	39	24
	860 – 1218	T	22	26	22	28	22	29	22	31	22	32	22	34	22	35	22	37	22
	1218– 1500	T	20	25	20	25	20	25	20	25	20	30	20	25	20	30	20	30	20
	1500 - 1700	T	17	25	17	25	17	25	17	25	17	30	17	25	17	30	17	30	17
	1700 – 1800	T	17	25	17	25	17	25	17	25	17	30	17	25	17	30	17	30	17

FAQ

Q: Kan du producere ordren med kundens mærke?

A: Ja, selvfølgelig. OEM & ODM service leveres varmt.

Q: Hvordan kontrollerer du produktkvaliteten?

A: Kvalitet først. Alle vores udvalgte produkter gennemgår standardiseret test før emballering og forsendelse.

Q: Hvordan sender du varerne?

A: Vi transporterer normalt til søs eller i luften.

Q: Hvad er dit hovedmarked?

A: Europa, Nordamerika, Sydamerika, Mellemøsten og så videre.
