Beskrivelse

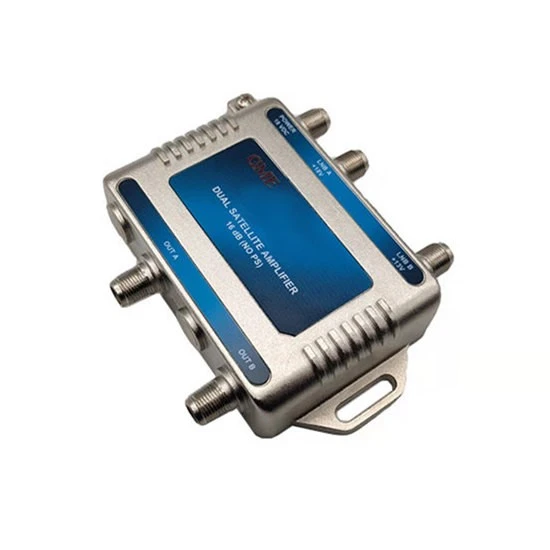

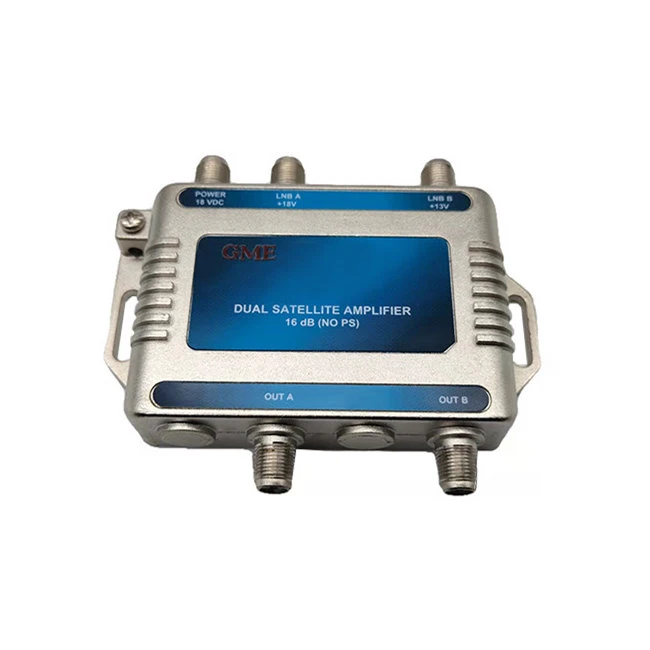

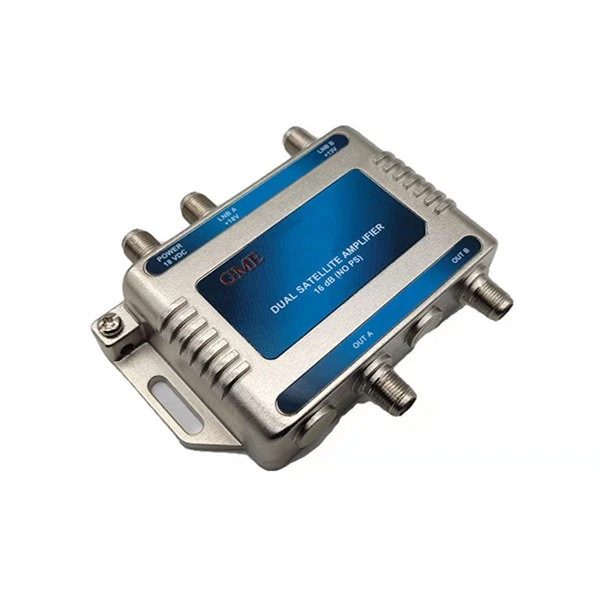

Dual Satellite If Amplifier, DBS 950 til 2150MHz-signaler fra LNB'er eller switche har brug for forstærkning til fjerntliggende modtagere.

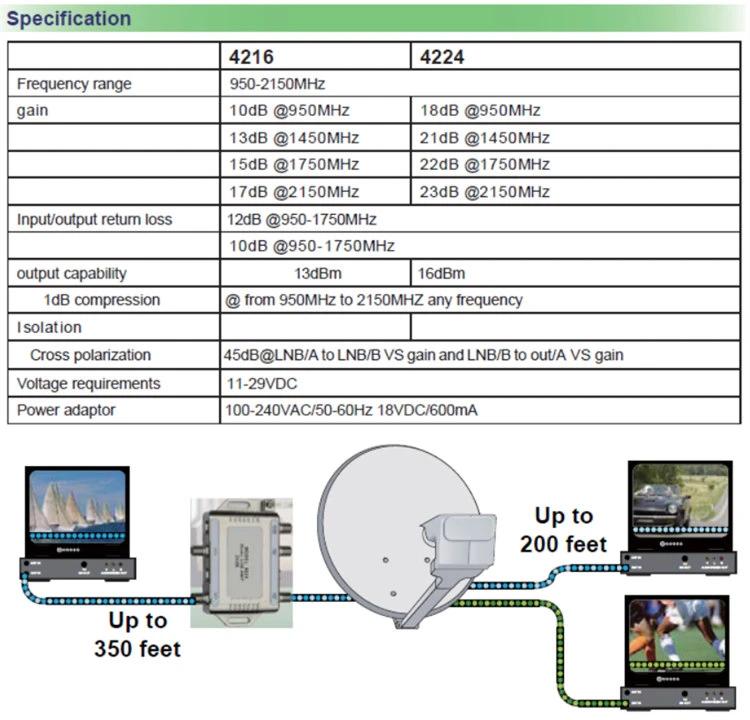

Specifikation

Oprindelsessted: Guangdong, Kina
Modelnummer: GDAMP-025 (4216)
PUNKT	TYPISK	QC GRÆNSE	TESTBETINGELSER
1. PASSBAND			950 ~ 2150 MHz
2. GEVINST	10 dB	9 dB MIN	VED 950 MHz
	12dB	10 dB MIN	VED 1200 MHz
	13dB	11 dB MIN	VED 1450 MHz
	15dB	12 dB MIN	VED 1750 MHz
	17 dB	15 dB MIN	VED 2150 MHz
3.RETURNERINGSTAB (INPUT)	- 14 dB	-12 dB MIN	950 ~ 1750 MHz
	- 12 dB	-10 dB MIN	1750 ~ 2150 MHz
(PRODUKTION)	- 15dB	- 12 dB MIN	950 ~ 1750 MHz
	- 12 dB	- 10 dB MIN	1751 ~ 2150 MHz
4. ISOLERING (LNB/A TIL LNB/B)	- 45 dB	- 40 dB MIN	950 ~ 1750 MHz
	- 42 dB	- 38 dB MIN	1751 ~ 2150 MHz
(UD TIL UD)	- 47 dB	- 40 dB MIN	950 ~ 1750 MHz
	- 42 dB	- 38dB MIN	1751 ~ 2150 MHz
(KRYDSPOLARISERING: LNB/A TIL OUTB VS GAIN OG LNB/B TIL OUTA VS GAIN)	- 47 dB	- 43 dB MIN	950 ~ 1750 MHz
	- 45 dB	- 40dB MIN	1751 ~ 2150 MHz
5. OUTPUT KAPACITET	13 dBm	10 dBm MIN	1 dB KOMPRESSION
		VED FRA 950 MHz TIL 2150MHz ENHVER FREKVENS
6. STØJFIGUR	7,2dB	8,5 dBMAX	950-2150MHz
7. LNB UDGANGSPÆNDING		LNB A: +18VDC LNB B: +13VDC	PÅ ADAPTER
8. AKTUELT FORBRUG	150 mA	130-185mA	ved 18,0VDC, ikke inklusiv LNB-strøm.
9. KONTAKT		F TYPE KVINNE	HELE PORT
10. IMPEDANS		75 OHM	HELE PORT
