Beskrivelse
54 til 2150 MHz DBS, OTA, CATV linjedrevet forstærker med 14 dB fremadgående forstærkning og passivt subbånd retur.
SITUATION
DBS og CATV eller Over The Air-signaler er påkrævet flere steder forbundet via koaksialkabel.
LØSNING

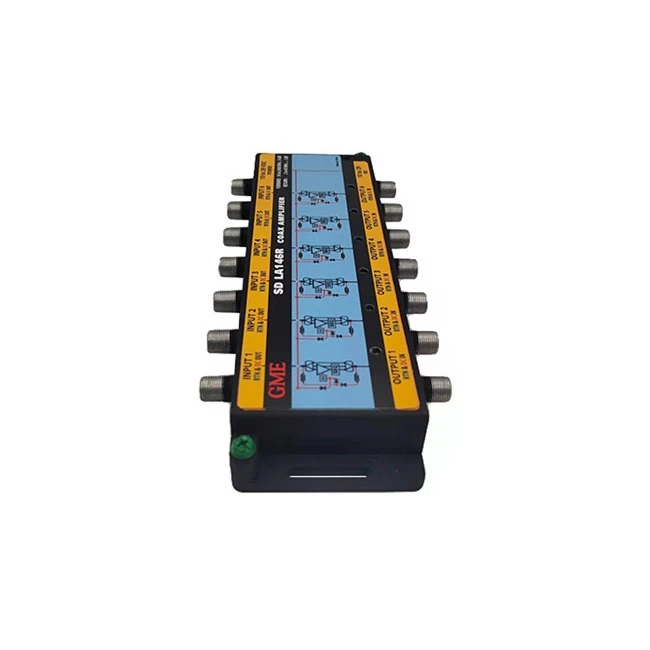

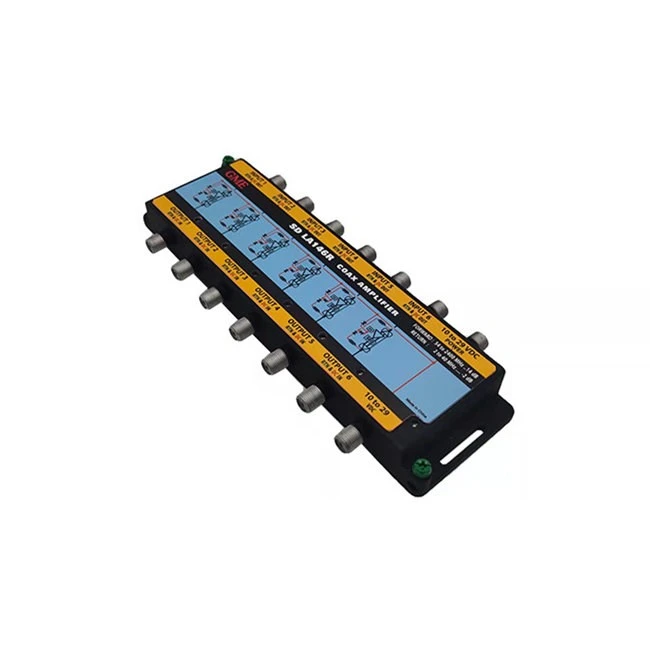

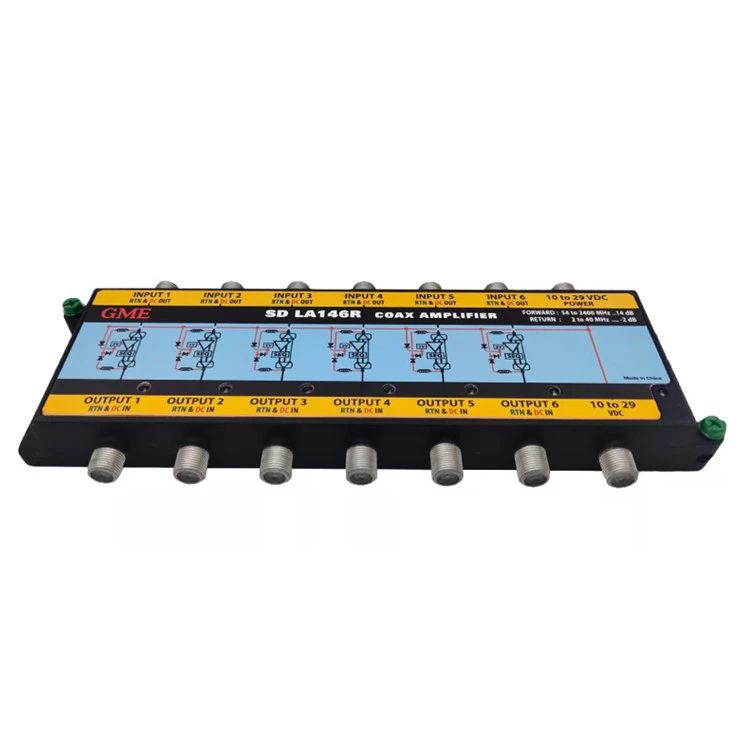

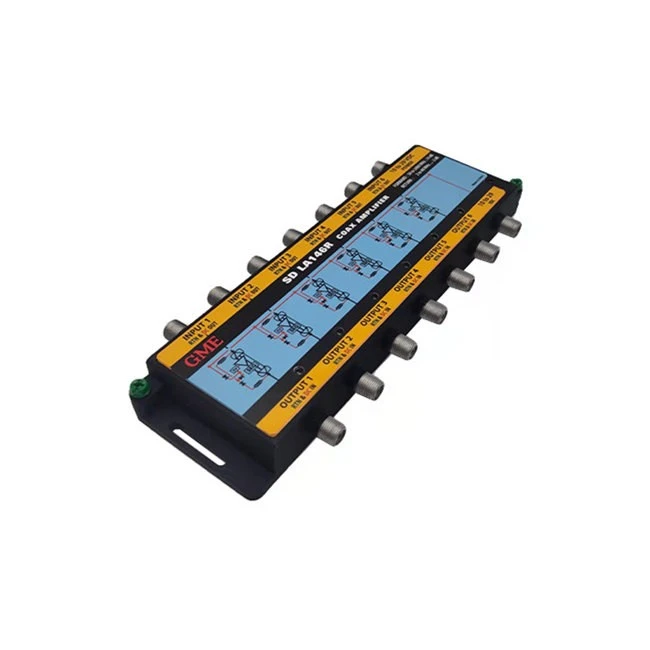

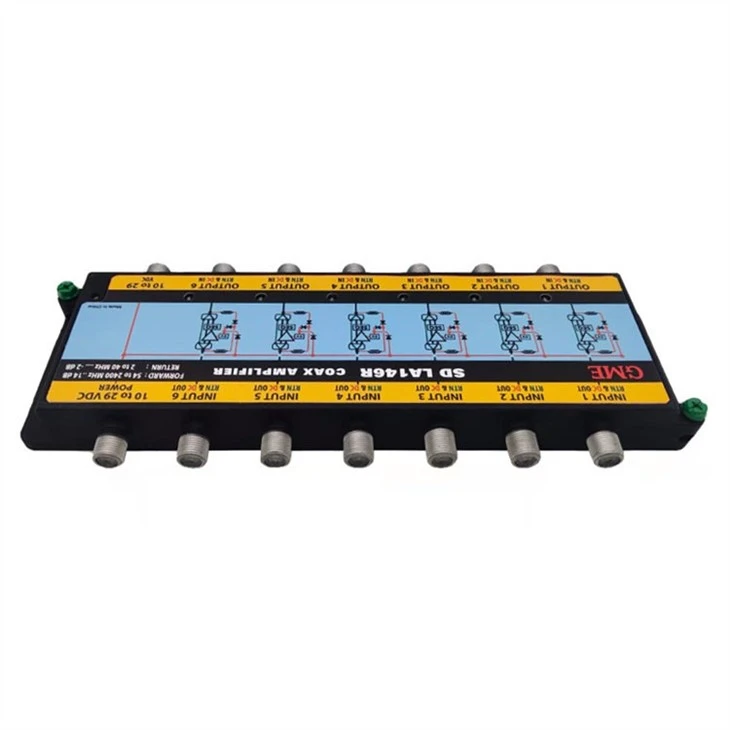

Model LA146R 6-input koaksialforstærker med returvej kan være koaksialforsynet fra hvert RF-udgangsstik. Model LA146R-T inkluderer en ekstern strømforsyning til direkte strømforsyning. En energibesparende funktion gør det muligt for forstærkeren at fungere effektivt ved 12 til 29 volt.
Specifikation
|
Oprindelsessted: Guangdong, Kina |
|||||
|
Modelnummer: GDAMP-038 (LA146R) |
|||||
|
Punkt |
Min |
Typ |
Maks |
Enhed |
Tilstand |
|
Antal indgange |
|
6 |
|
|
SAT 1 til SAT 6 |
|
Antal udgange |
|
6 |
|
|
OUT 1 til OUT 6 |
|
Indgangsfrekvensområde |
250 |
|
2150 |
MHz |
|
|
Gevinst ved 2150 |
13 |
|
15 |
dB |
|
|
Hældning 250 til 2150 MHz |
3 |
4 |
5 |
dB |
|
|
Nominel impedans |
|
75 |
|
Ω |
|
|
Returtab (Input og output) |
|
|
-10 |
dB |
250 – 2150 MHz |
|
Isolation |
30 |
|
|
dB |
Med signal påført enhver indgang og udgangen som reference; isolationen målt på alle andre udgange vil være større end |
|
MAGT |
|
|
|
|
|
|
Strømforsyninger |
|
|
|
|
To 20 Volt 1 A forsyninger |
|
Spænding påført udgangsstikkene |
10 |
|
28 |
Vdc |
Hver individuel forstærker vil fungere efter specifikation, når spænding påføres hver forstærkers udgangsstik og vil være det |
|
Spænding i indgangsstikkene |
10 |
|
28 |
Vdc |
Hver individuel forstærker vil fungere efter specifikation, når der tilføres spænding til indgangsstikket. Spænding vises ikke |
|
20 Volt tilført DC LNB-port |
|
20 |
|
|
Denne spænding vil drive alle seks forstærkere, og de 20 volt vil være til stede ved indgangsstikket på hver forstærker. Ingen spænding |
|
20 Volt tilført DC AMP-port |
|
|
|
|
Denne spænding vil drive alle seks forstærkere. Der vil ikke være nogen spænding på forstærkernes indgang eller udgang |
|
20 Volt påført DC LNB-port |
|
20 |
|
Vdc |
20 Volt påført DCLNB-porten vil passere gennem DC-porten |
|
DC AMP port til DC port strøm |
1.5 |
|
|
A |
|
|
Peak påført spænding |
|
|
28 |
Vdc |
Skal overleve, når den anvendes til en eller alle porte i mindre end eller lig med 24 timer. |
|
DC Current Pass Range |
0 |
|
1.5 |
A |
|
|
DC modstand |
|
|
0.2 |
Ohms |
Gælder ikke kabel |
|
DC spændingsfald |
|
|
0.4 |
Vdc |
Gælder ikke kabel |
|
DiSEq |
|
|
|
|
|
|
DiSEqC frekvensområde |
17.6 |
22 |
26.4 |
kHz |
Skal bestå uden forringelse eller forvrængning. |
|
Se Eutelsat DiSEqC 2.0 Spec. |
|||||
|
DiSEqC-enhedsimpedans |
1000 |
|
|
Ω |
Enhedens impedans i forhold til jord. På tværs af DiSEqC-frekvensområdet |
|
DiSEqC gennem impedans |
|
|
1 |
Ω |
Den impedans enheden har i gennemløbsvejen. På tværs af DiSEqC-frekvensområdet. |
|
ETC kontrolord til 13/18 omskiftning |
|
|
|
|
Skal bestå uden forringelse eller forvrængning. Deres tilstedeværelse må ikke påvirke RF-ydelsen. |
|
Se EchoStar 13/18 Switch Box Funktion Spec. |
|||||
