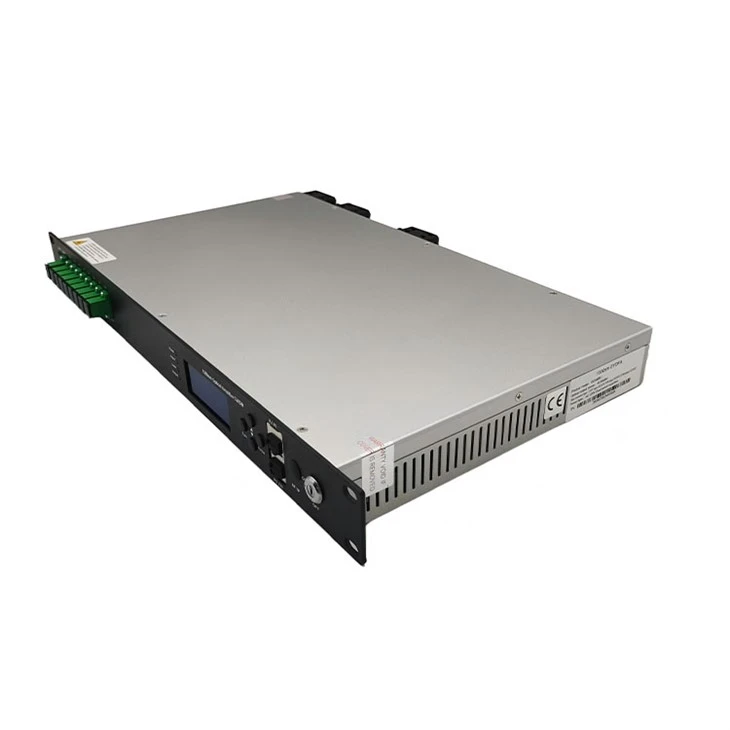

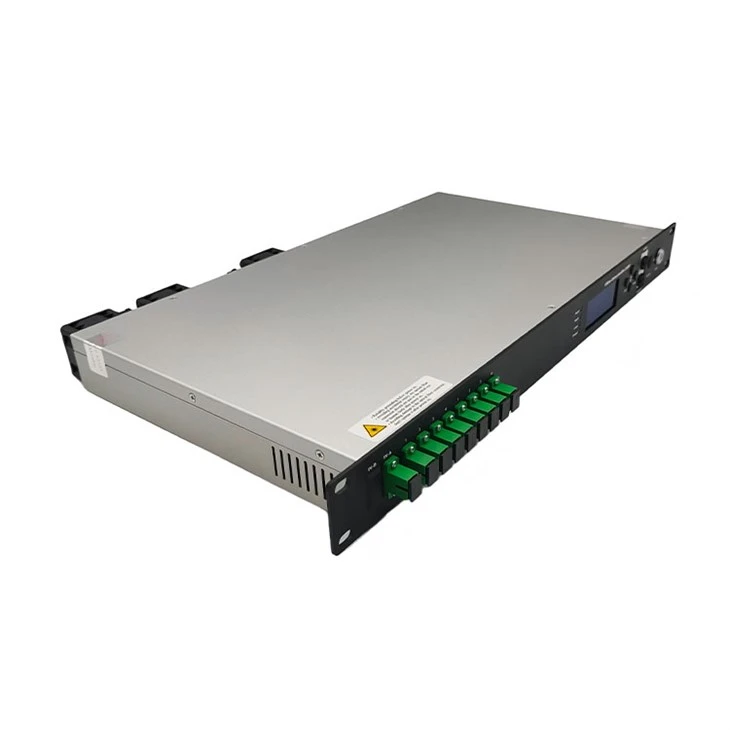

Produktoversigt
GCA 6051-YZ optisk forstærker bruger velkendt-høj-erbium-ytterbium co-dopet dobbeltbeklædt fiber og støjsvag pumpelaser. Den har et pålideligt kredsløbsdesign og et effektivt varmeafledningsdesign. Den maksimale samlede udgangseffekt for hele maskinen kan nå +36dBm, og den understøtter op til 32 udgange med valgfri optisk switch, CWDM og RF-detektion. Det giver SNMP-protokol netværksstyringssoftware og WEB-netværksstyring, velegnet til forstærket transmission af downstream 1550nm optisk signal i FTTH-netværk.

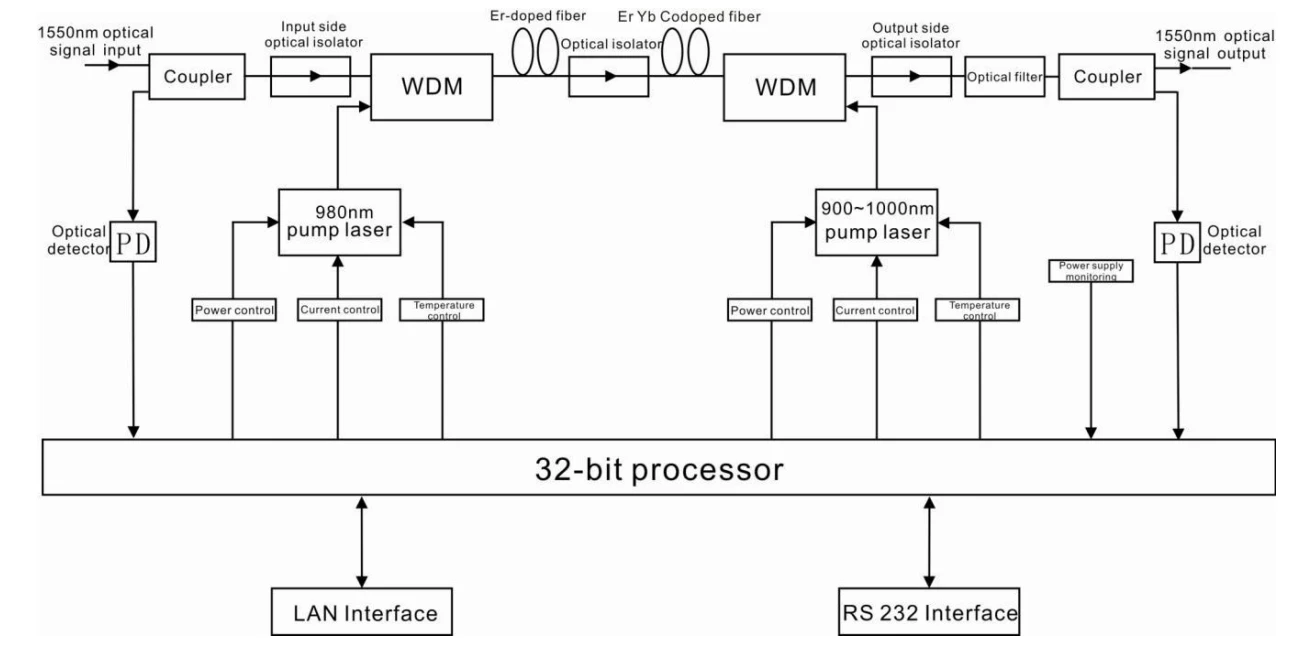

Blokdiagram
Teknik parameter
|
Punkt |
Enhed |
Tekniske parametre |
Bemærkning |
|
|
Driftsbåndbredde |
nm |
1545 - 1565 |
||
|
Optisk indgangseffektområde |
dBm |
-5-+10 |
||
|
Maksimal optisk udgangseffekt |
dBm |
36 |
||
|
Udgangseffektstabilitet |
dBm |
±0.5 |
||
|
Støjtal |
dB |
Mindre end eller lig med 6,0 |
Optisk indgangseffekt 0dBm |
|
|
Afkasttab |
Input |
dB |
Større end eller lig med 45 |
|
|
Produktion |
dB |
Større end eller lig med 45 |
||
|
Optisk konnektortype |
SC/APC LC/UPC |
|||
|
C/N |
dB |
Større end eller lig med 50 |
Testtilstand i henhold til GT/T 184-2002 |
|
|
C/CTB |
dB |
Større end eller lig med 63 |
||
|
C/CSO |
dB |
Større end eller lig med 63 |
||
|
Strømforsyningsspænding |
V |
AC160V - 250V(50 Hz),DC48V |
||
|
Strømforbrug |
W |
Mindre end eller lig med 65 |
|
|
Driftstemperaturområde |
grad |
-10 - +45 |
|
|
Opbevaringstemperaturområde |
grad |
-30 - +70 |
|
|
Maksimal driftsfugtighed |
% |
Max 95 % Ingen kondens |
|
|
Dimension |
mm |
437(L)×442(W)×44(H) |

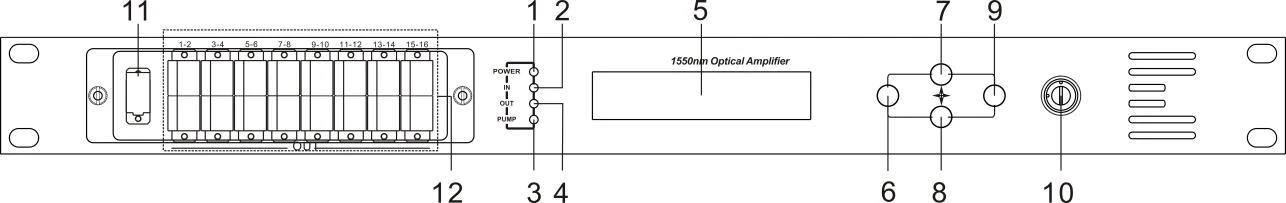

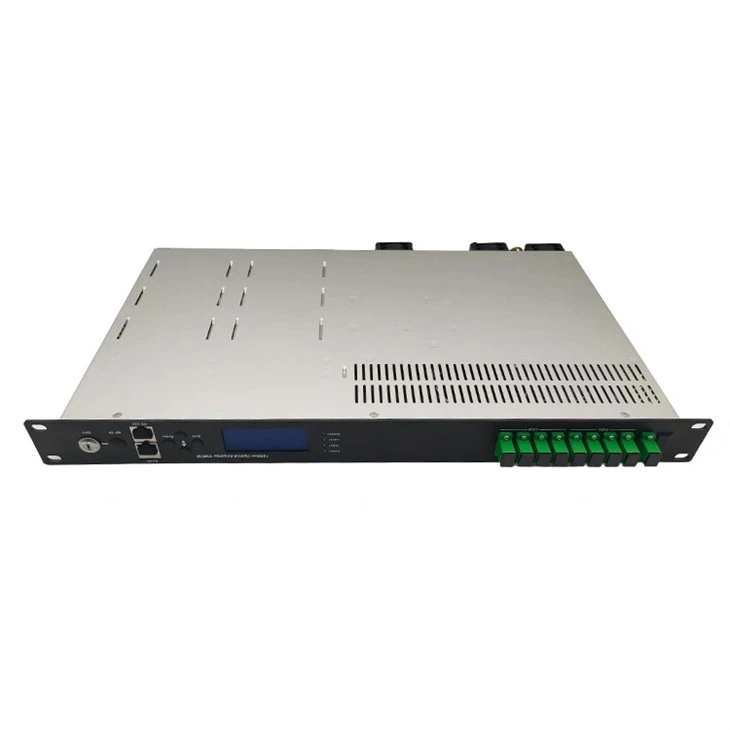

Beskrivelse af frontpanel
|
1. Strømindikator: En skiftende strømforsyning fungerer – gul; to skiftende strømforsyninger fungerer – grøn. |
|
2. Indikator for optisk inputeffekt: Denne lampe tændes, når den optiske inputeffekt er > -10dBm. |
|
3. Pumpefunktionsstatusindikator: Rødt lys betyder, at pumpen ikke virker, men maskinens parametre er normale; blinkende rødt lys betyder, at maskinen er gået i stykker, relateret fejlårsag se alarmmenuen i displaymenuen; grønt lys betyder, at pumpen fungerer normalt |
|
4. Indikator for optisk udgangseffekt: Denne lampe tændes, når den optiske udgangseffekt er > +10dBm. |
|
5. 160×32 prikker-matrix LCD-skærm |
|
6. Vis afslut- eller annulleringstasten i opsætningsmenuen. |
|
7. Vis op- eller øg-tasten i opsætningsmenuen. |
|
8. Vis ned- eller reduktionstasten i opsætningsmenuen. |
|
9. Vis enter-tasten i opsætningsmenuen. |
|
10. Pumpelaser-omskiftningstast: "ON" betyder, at pumpelaseren er åben, og "OFF" betyder, at pumpelaseren er lukket. Sørg for, at nøglen er på "OFF"-positionen, før den tændes. Efter at have bestået selvtesten-, drej nøglen til positionen "ON" i henhold til den viste meddelelse. |
|
11. Optisk signalindgang |
|
12. Optisk signaludgang |

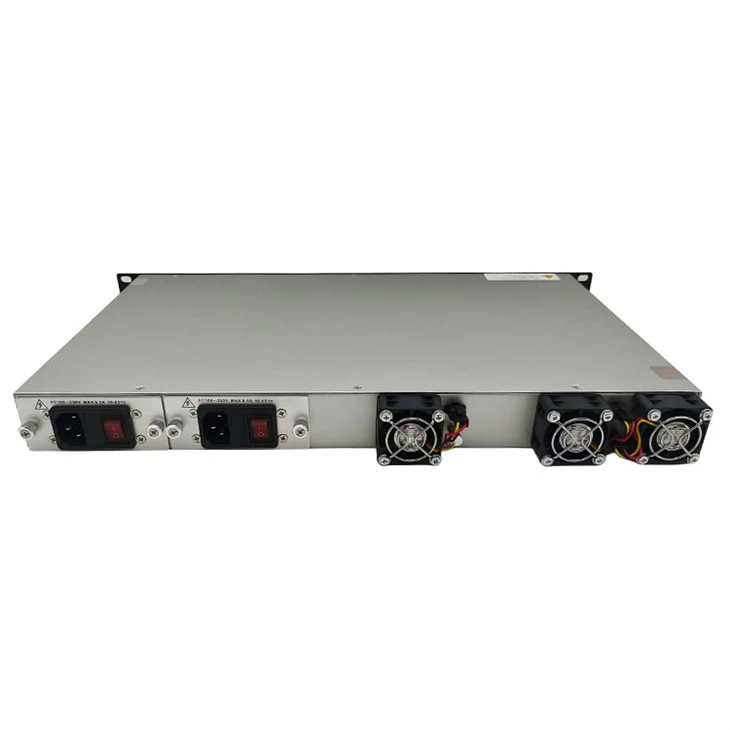

Beskrivelse af bagpanel
|
1. Ventilatorudtag. |
2. RS232 interface. |
|
3. AC 220V-indgangsporten på strømforsyningen 1. |
4. Sikringen til strømforsyningen 1. |
|
5. Strømforsyningens kontakt 1. |
6. AC 220V-indgangsporten på strømforsyningen 2. |
|
7. Sikringen til strømforsyningen 2. |
8. Strømforsyningens kontakt 2. |
|
9. Stel på chassiset |
10. LAN-interface |
