Beskrive

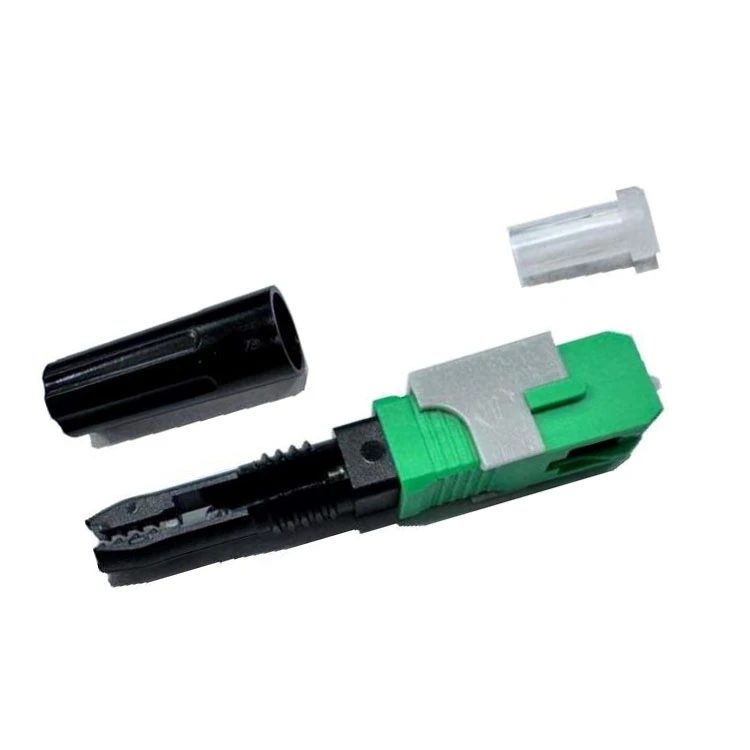

GD-SC/APC-06-stikket er ideelt til en lang række applikationer. Uanset om det er til brugerforbindelser (FTTH), datacentre, sikkerhedssystemer, kabel-tv (CATV) eller enhver anden applikation, der kræver sikre fiberoptiske forbindelser, er dette stik den perfekte løsning.
Anvendelse:FTTx, Data Room Transformation
Relevante løsninger
- Nem betjening, stikket kan bruges direkte i ONU, også med fastgørelsesstyrke mere end 30N, det er meget udbredt i FTTH-projekt af netværksrevolution. Det reducerer også brugen af stikkontakter og adaptere, sparer omkostningerne ved projektet.
- Med 86 standardstik og adapter danner stikket forbindelse mellem drop-kabel og patch-ledning. Standardstikket 86 giver komplet beskyttelse med sit unikke design.
- Gælder for tilslutning med feltmonterbart indendørs kabel, pigtail, patch cord og transformation af patch cord i datarum og anvendes direkte i specifik ONU.
Teknisk specifikation
| BESKRIVELSE | SPECIFIKATION | TEKNISK INFORMATION | ||||
| OPTISK | ||||||
| Insertion Loss (IL) | 1310nm og 1550nm | Mindre end eller lig med 0,5 dB | ||||
| Afkasttab (RL) APC |
1310nm og 1550nm | Større end eller lig med 55dB | ||||
| GENEREL | ||||||
| Koblingstype | SC | Grøn | ||||
| Ferrule elementer | APC | 8,0±0,5 grader | ||||
| Diameter | 2,5 mm | |||||
| Materiale | Keramisk zirconia | |||||
| Fiber | G.657A2 | |||||
| Mekanisk splejsning | trækstyrke | 4 N - 5 N | ||||
| Indsat fiber | 10 mm ±0,5 mm (125 μ) | |||||
| Fiberløkke | 18 mm ±0,5 mm (250 μ) | |||||
| Gelens varighed | 20 år | |||||
| KABEL | Kabelfastholdelse | Kammer/Skrue 30N /2Min | ||||
| Flad mini figur 8 | (5,3±0,2) * (2,0*3,0±0,1) mm | |||||
| Dimensioner | mm | L (50±2.5) x W (9 ±0.1) x H (8 ±0 .1) | ||||
| OPERATIONEL | ||||||
| Genanvendelighed | 5 gange | Nem montering - adskillelse | ||||
| Monteringstrin | 2 | |||||
| Lineal/JIG | 1X10 STIK | |||||
| Mærket med producentens navn logo 18*10mm | ||||||
| Kløverkobling | 16,2 mm x (XXX) | |||||
| MÆRKNING | ||||||
| KONTAKT | Fabrikantens navn | |||||
| Kundens navn | ||||||
| Produktionsparti # | ||||||
| EMBALLAGE (Individuel taske) |
Fabrikant | |||||
| Produktionsparti # | ||||||
| Fiberforberedelsesbillede 1x1 skala | ||||||
| BEHOLDER | ||||||
| EMBALLAGE | Karton | 100 stik +10 jigs | ||||
| Mærkning | Producent, model, Antal, Fabr. Masse |
|||||
| Kvalitetstest | Optisk testark IL & RL | |||||
