I moderne bredbåndsadgangsnetværk,FTTH (Fiber til hjemmet)er blevet den dominerende implementeringsløsning. I takt med at forbrugernes efterspørgsel efter høj-opløsningsvideo, interaktivt tv og-højhastighedsinternet fortsætter med at vokse,AGC CATV-modtager (automatisk forstærkningskontrolkabel-tv-modtager)spiller en stadig mere kritisk rolle inden for FTTH-systemer. Denne artikel giver et omfattende overblik over arbejdsprincipperne, tekniske fordele, applikationsscenarier og branchetrends for FTTH AGC CATV-modtageren-, hvilket hjælper læserne med fuldt ud at forstå denne vigtige netværkskomponent.
Hvad er en FTTH AGC CATV-modtager?

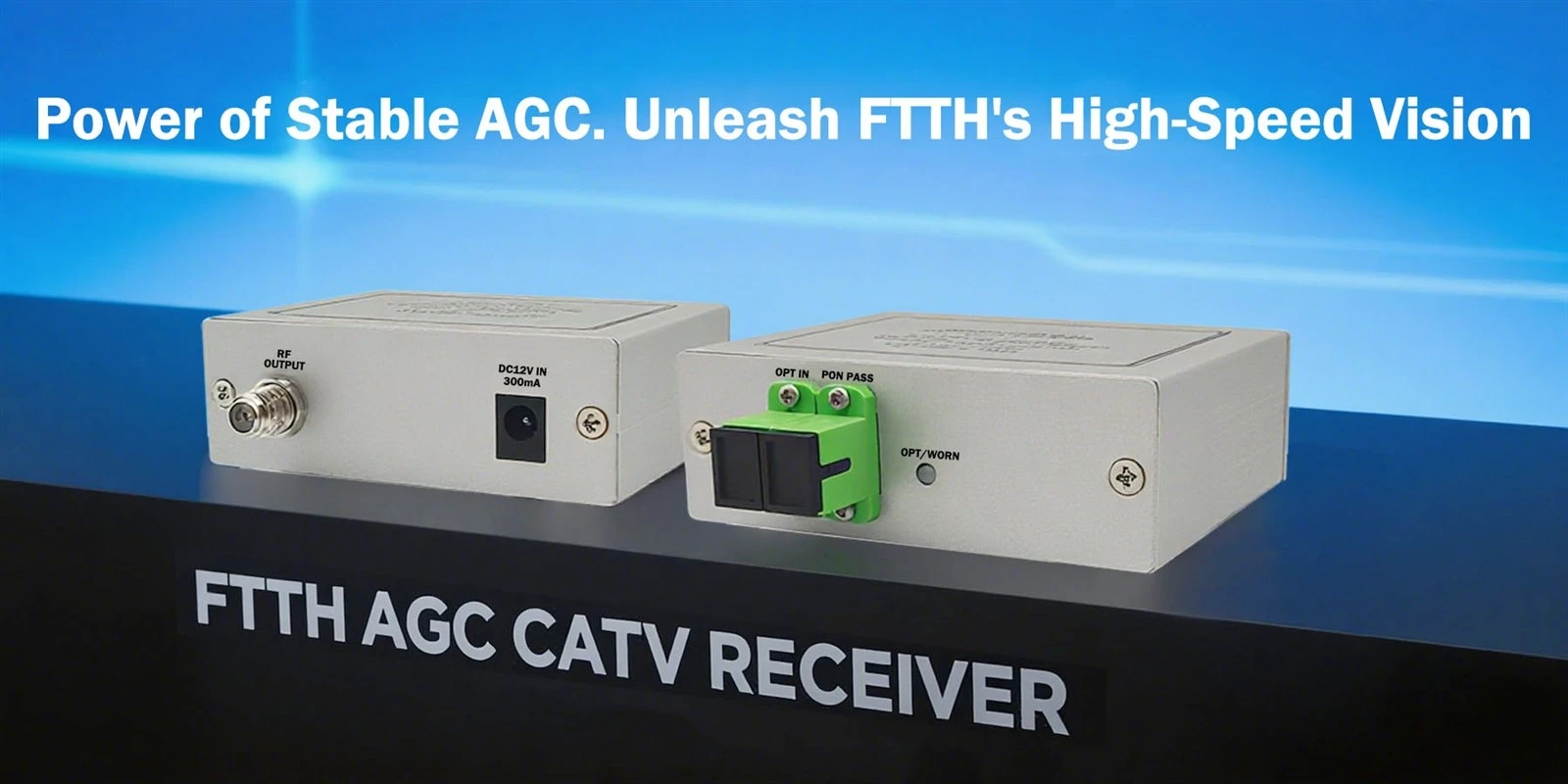

AnFTTH AGC CATV-modtagerer en specialiseret RF (radiofrekvens) signalmodtagelsesenhed designet til fiber-til--hjemmenetværk. Den konverterer analoge eller digitale CATV-signaler, der transmitteres over optisk fiber, tilbage til RF-signaler, der er kompatible med koaksialkabeldistribution, hvilket muliggør levering til slutbrugerenheder, såsom set--bokse og fjernsyn.
Udtrykket "AGC" står forAutomatisk forstærkningskontrol, en dynamisk signalforstærkningsteknik, der sikrer stabile udgangssignalniveauer-selv når den optiske inputeffekt svinger-og derved bibeholder videotransmission i høj-kvalitet.
Sådan fungerer det: En forenklet oversigt
Optisk signalmodtagelse: Enheden modtager downstream CATV optiske signaler (typisk ved 1550 nm bølgelængde) via standard fibergrænseflader såsom SC/APC fra en OLT (Optical Line Terminal) eller optisk distributionspunkt.
Opto-Elektronisk konvertering: En integreret PIN- eller APD-fotodetektor konverterer det optiske signal til et elektrisk signal.
AGC-behandling: Det automatiske forstærkningskontrolkredsløb justerer dynamisk forstærkerens forstærkning baseret på indgående optisk effekt, og stabiliserer RF-udgangsniveauet inden for standardområder (f.eks. 75 ± 3 dBµV).
RF udgang: Det behandlede RF-signal leveres gennem en F--type stik til brugerens i-hjemmekoaksiale distributionsnetværk.
Hvorfor er AGC så kritisk?
I den virkelige-verden FTTH-implementering kan variationer i fiberlinklængde, splitforhold og omgivende temperatur forårsage betydelige forskelle i modtaget optisk effekt på tværs af brugerens slutpunkter. Uden AGC:
Lav optisk effekt→ Reduceret signal-til-støjforhold → Videosne eller pixelering;
Høj optisk effekt→ Forstærkermætning → Signalforvrængning og intermodulationsinterferens.
En AGC-aktiveret CATV-modtager kompenserer automatisk for disse udsving,i høj grad forbedre systemets robusthed og sikre ensartet brugeroplevelse-især vigtigt i store-opdelte PON-netværk (f.eks. 1:64 eller højere).
Nøgle tekniske specifikationer og udvælgelseskriterier
| Parameter | Typisk værdi/interval | Noter |
|---|---|---|
| Input bølgelængde | 1550 nm | Kompatibel med EDFA forstærkere |
| Optisk indgangseffektområde | -10 til +2 dBm (AGC-effektivt område) | Et bredere udvalg foretrækkes |
| RF udgangsniveau | 75 ± 3 dBµV | Overholder standarder som GY/T 106-1999 |
| Frekvensområde | 47–862 MHz eller 54–1002 MHz | Understøtter fuldt CATV-kanalspektrum |
| C/N (Carrier-til-støjforhold) | Større end eller lig med 50 dB | Nøgleindikator for signalkvalitet |
| CSO/CTB | Mindre end eller lig med -65 dBc | Måler ikke-lineær forvrængning |
Når du vælger en modtager, skal du prioritere AGC-dynamikområde, udgangsfladehed, pålidelighed og understøttelse af fjernstyringsprotokoller (f.eks. SNMP eller TR-069).
Applikationsscenarier
Tredobbelt-spil FTTH-netværk: Samtidig levering af data-, tale- og CATV-tjenester;
HFC-netværksfibreringsopgraderinger: Udskiftning af ældre koaksiale forstærkere for at øge båndbredde og dækning;
Nye boligbyggerier / Smart Communities: Implementeret som standard i-hjemmetermineringsenheder;
Hoteller, lejlighedskomplekser (MDU'er): Centraliseret implementering reducerer driftsomkostningerne.
Industritendenser og fremtidsudsigter
Udvikling mod DOCSIS 4.0 og 10G-PON: Modtagere skal understøtte højere båndbredder og avancerede moduleringssystemer;
Intelligent fjernstyring: Integration med IoT-moduler til-realtidsstatusrapportering og forudsigelig vedligeholdelse;
Miniaturisering og lavt strømforbrug: Opfylder æstetiske og-energieffektivitetskrav i boligmiljøer;
Understøttelse af 4K/8K Ultra-HD-udsendelse: Kræver forbedrede C/N-forhold og linearitetsydelse.
