I nutidens-datacentrerede æra, fra 5G-basestationer til datacenterforbindelser og høj-videotransmission, er alle informationsmotorveje afhængige af en kernekomponent: den optiske sender.
Som "startpunktet" for et optisk kommunikationssystem er den optiske sender ansvarlig for at konvertere elektriske signaler til optiske signaler og koble dem ind i den optiske fiber. Denne artikel dykker ned i de tekniske principper, nøglekomponenter, kernespecifikationer og industriteknologiske tendenser for optiske transmittere for 2024-2025.
1. Hvad er enOptisk sender?
En optisk sender er en elektro-optisk konverteringsenhed. På det fysiske lag kan dets operationelle arbejdsgang opsummeres i tre trin:
Inputbehandling:Modtager elektriske signaler fra netværksudstyr (såsom switche og routere).
Elektro-Optisk konvertering:Modulerer lyskilden (laserdiode eller LED) via et driverkredsløb og konverterer 0/1 bit af det elektriske signal til lysimpulser, der repræsenterer tænd/sluk-tilstande eller faseændringer.
Koblingsudgang:Injicerer lyset effektivt i en optisk fiber (enkelt-tilstand eller multi-tilstand) ved hjælp af linser eller direkte koblingsteknikker.

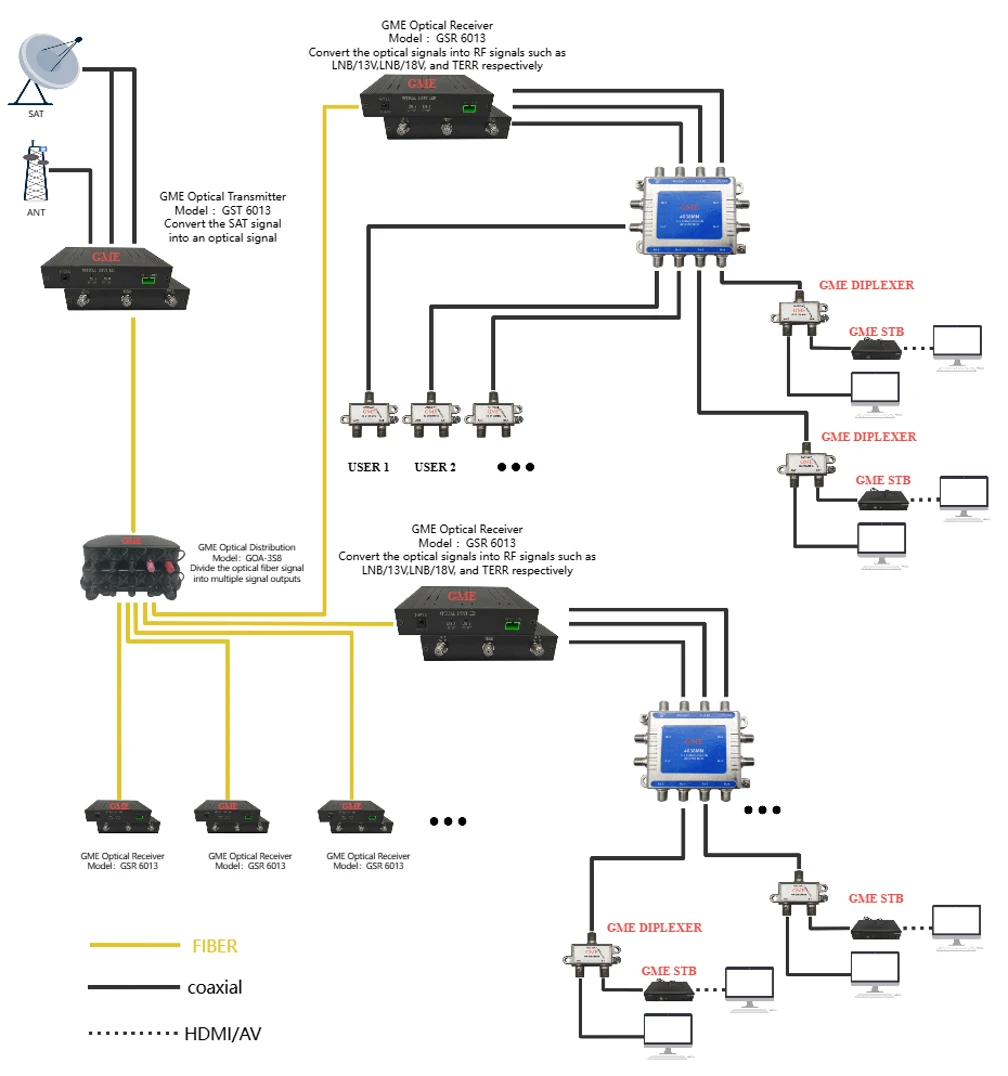

Afhængigt af applikationsscenariet er transmitterne typisk pakket i optiske moduler, der kan tilsluttes (såsom SFP, QSFP-DD, OSFP) eller som en del af optiske videosendere i broadcast-kvalitet og analoge optiske fibertransmissionssystemer.
2. Analyse af kerneteknologikomponenter
En højtydende optisk transmitter består hovedsageligt af følgende tre dele, som står for en betydelig del af de tekniske vanskeligheder og omkostninger:
2.1 Lyskilde: VCSEL, FP, DFB og EML
Lyskilden bestemmer senderens bølgelængde, effekt og transmissionsafstand.
VCSEL (Vertical-Cavity Surface-Emitting Laser):Dominerer kort-afstand (inden for 100 meter) multi-tilstandsapplikationer, såsom SR (Short Range) optiske moduler i datacentre. Fordelene omfatter lavt strømforbrug, lave omkostninger og nem-array-integration i stor skala.
FP (Fabry-Perot Laser):Bruges til tidlige-faser kort-til-mellemdistanceapplikationer; i øjeblikket udfases i høj-applikationer til fordel for DFB-lasere.
DFB (Distributed Feedback Laser):Arbejdshesten til enkelt-mode transmission. Den opnår enkelt longitudinel tilstandsoutput gennem et indbygget-gitter, hvilket resulterer i en smal spektral linjebredde og lav spredningsstraf, velegnet til afstande fra 10 km til 80 km i metronetværk og langdistancelinjer.
EML (elektro-absorptionsmoduleret laser):I øjeblikket det almindelige valg for 400G/800G højhastigheds-backbone-netværk. Den integrerer en laser med en elektro-absorptionsmodulator, der overvinder "chirp"-effekten forbundet med direkte modulerede lasere (DML) ved høje frekvenser, og understøtter enkelt-bølgelængdehastigheder på 100 Gbps og derover.
2.2 Driverkredsløb
Laserdioder kræver stabil forspændingsstrøm og modulationsstrøm. Driverchips i højhastighedssendere kræver høj linearitet (især til PAM4-modulation) og lavt strømforbrug. Efterhånden som hastighederne stiger til 112 Gbps og endda 224 Gbps, er driverchipdesign blevet en kritisk flaskehals, der begrænser transmitterens ydeevne.
2.3 Emballage og optisk kobling
Emballeringspræcisionen for sendere skal nå under-mikronniveauer. Til siliciumfotonik-transmittere (Silicon Photonics) bruges flip-chipteknologi ofte til at integrere laserchippen med den silicium-baserede fotoniske chip, hvorved lys kobles ind i bølgelederen gennem kantkobling eller gitterkobling.
3. Key Performance Indicators
Ved evaluering eller udvælgelseoptiske sendere, bør ingeniører fokusere på følgende nøgleparametre:
Bølgelængde:850nm (multi-tilstand), 1310nm (nul spredning), 1550nm (laveste tab). CWDM- og DWDM-teknologier anvender flere bølgelængder mellem 1260nm og 1650nm til bølgelængdedelingsmultipleksing.
Optisk udgangseffekt:Typisk målt i dBm. Længere transmissionsafstande kræver højere udgangseffekt, som skal holdes under den optiske fibers ikke-lineære effekttærskel.
Extinction Ratio (ER):Forholdet mellem den gennemsnitlige optiske effekt for logisk "1" og logisk "0". Et højere ekstinktionsforhold resulterer i et bedre signal-til-støjforhold ved modtageren og en lavere Bit Error Rate (BER).
Øjendiagram:En intuitiv metrisk for signalkvalitet. Ved høj-transmittertest skal øjediagrammet overholde IEEE-standarder eller MSA (Multi-Source Agreement) øjenmaskespecifikationer, hvilket sikrer minimal overskydende jitter og støj.
Centerbølgelængde og spektralbredde:For DWDM-systemer skal transmitterens bølgelængde låse fast på det gitter, der er specificeret af ITU-T. En smallere spektral bredde øger tolerancen over for kromatisk spredning.
4. Industrieltrends: Udvikling fra 400G til 1,6T
Drevet af den eksponentielle vækst i efterspørgsel efter båndbredde fra AI-modeltræning og cloud computing,optisk senderteknologien gennemgår hidtil usete ændringer:
4.1 Fremkomsten af den enkelt-bølgelængde 200G-æra
800G optiske moduler bliver i øjeblikket implementeret i stor skala, internt ved hjælp af transmitterarkitekturer såsom 8x100Gbps eller 4x200Gbps. Førende industriproducenter udvikler enkelt-200G EML og silicium fotoniske modulatorer, hvilket baner vejen for 1.6T optiske moduler.
4.2 Accelereret kommercialisering af siliciumfotonik
Traditionelle diskrete transmittere (DFB med separat modulator) står over for flaskehalse i omkostninger og integration med høj-densitet. Siliciumfotonik udnytter CMOS-processer til at integrere modulatorer på et siliciumsubstrat kombineret med eksterne eller hybride-integrerede III-V-lasere, hvilket opnår høj-udbytte, lav-omkostning stor-fotonisk integration.
4.3 Linear Drive Pluggable Optics (LPO) og Co-pakket optik (CPO)
For at reducere strømforbruget i AI-computercentre er LPO-teknologi ved at dukke op. LPO-sendere eliminerer den traditionelle DSP (Digital Signal Processor) ved at bruge lineære driverchips til direkte at drive laseren, hvilket reducerer strømforbruget med cirka 50 %. Når man ser længere frem, sigter CPO-teknologi på at pakke optiske sendere sammen med switching-chippen, hvilket fundamentalt løser problemet med-højfrekvent elektrisk signaltab i PCB-spor.
4.4 Gennembrud i tynde-filmlithiumniobat (TFLN)
I jagten på højere båndbredde og lavere strømforbrug er tynde-filmlithiumniobatmodulatorer blevet et forskningshotspot. De tilbyder overlegen linearitet og høj båndbredde sammenlignet med fotoniske silicium- og InP-modulatorer, hvilket placerer dem til at spille en væsentlig rolle i næste-generations 1.6T/3.2T-sendere.
5. Konklusion
Den optiske sender er ikke kun det fysiske udgangspunkt for optisk kommunikation, men også "kernemotoren", der bestemmer netværksbåndbredde, transmissionsafstand og systemomkostninger.
For industribrugere, når de vælger optiske transmitterløsninger, er det vigtigt at se ud over blot "rate"-parameteren. En omfattende evaluering bør omfatte:
Ansøgningsscenarie:Kort-sammenkobling inden for datacentre kontra langdistance-telekommunikations-backbone-netværk.
Omkostningsstruktur:VCSEL-løsninger er velegnede til store-applikationer på kort afstand-. EML- og siliciumfotonik er velegnet til scenarier med høj-ydelse.
Supply Chain pålidelighed:Kapaciteten til laserchips med høj-hastighed forbliver stram. Det er afgørende at vælge producenter med uafhængige chip F & U-kapaciteter eller stabile forsyningskæder.
Med eksplosionen i efterspørgslen efter AI-computerkraft er den optiske kommunikationsindustri ved at gå fra den traditionelle model for "elektricitetsdrivende optik" til en ny æra med "optik, der definerer netværk." Som udgangspunktet for det optiske netværk vil ethvert teknologisk spring inden for optiske sendere definere båndbreddeloftet for den næste generation af digital og intelligent infrastruktur.
