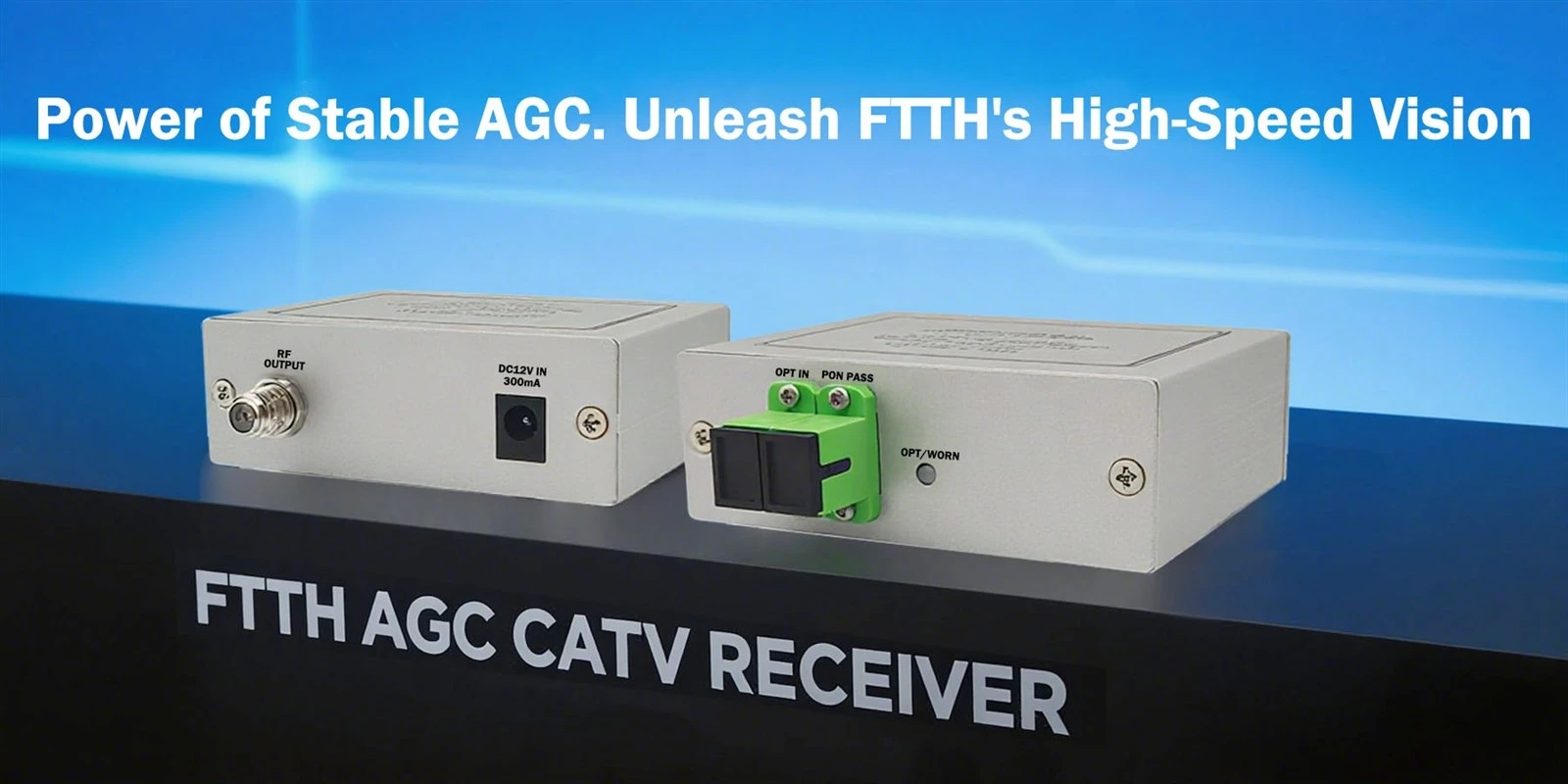

FTTH AGC CATV-modtageren er en central terminalenhed i moderne fiber-til--hjemmenetværk (FTTH), der tjener de to roller som en "optisk signaloversætter" og en "signalstabilisator." Dens kerneopgave er effektivt og pålideligt at adskille og konvertere den sammensatte optiske bølge-bærende høj-internetdata og høj-udsendelses-tv-signaler af høj-kvalitet transmitteret gennem en enkelt fiber-til elektriske signaler, der kan bruges direkte af standardudstyr i husstanden. Det følgende er en omfattende og -dybdegående fremstilling af dets tekniske detaljer, arbejdsmekanismer og betydning.
I. Kernefunktion og positionering
I et typisk Triple-play FTTH-netværk skal en enkelt drop fiber transmittere samtidigt:
Downstream datasignal:Bruger typisk 1490nm bølgelængden til internetadgang, VoIP osv.
Opstrøms datasignal:Bruger typisk 1310nm bølgelængden til brugeruploaddata.
Nedstrøms CATV videosignal:Bruger typisk bølgelængden på 1550nm til transmission af analoge og digitale tv-udsendelser.
DeFTTH AGC CATV modtagerer specifikt ansvarlig for behandling af 1550nm bølgelængde CATV videosignal. Den ekstraherer præcist dette optiske signal fra fiberen, konverterer det til et elektrisk radiofrekvenssignal (RF) og udsender det via koaksialkabel til fjernsyn eller -topbokse. Den er indbygget-Automatisk forstærkningskontrol (AGC)er nøglen til at sikre brugeroplevelsen. Den kompenserer automatisk for udsving i den optiske inputeffekt forårsaget af faktorer som fiberlinjeafstand, bøjning eller ændringer i omgivende temperatur, hvilket garanterer, at RF-signalniveauet til TV'et forbliver konstant. Dette forhindrer billedproblemer som sne, mosaikmønstre eller afbrydelser.
II. Dybdegående-analyse af nøglekomponenter og teknologier
1. Optisk front-og WDM-filter
Præcisionsfiltrering:Enheden integrerer et-højtydende Wavelength Division Multiplexing-filter (WDM). Dens pasbåndskarakteristika er meget optimeret til 1550nm bølgelængden, hvilket muliggør den præcise adskillelse af det 1550nm CATV optiske signal fra de blandede 1310/1490/1550nm optiske signaler med meget lavt indsættelsestab og krydstale. Det sikrer også, at datakanalens optiske signaler passerer igennem uden tab (til det efterfølgende ONU/optiske modem til behandling).
Fotodetektor (PIN eller APD):Dette er modtagerens "øje". Det konverterer det adskilte 1550nm optiske signal til et svagt elektrisk signal. Til lang-scenarier med høje-effektindgangsscenarier kan en Avalanche Photodiode (APD) bruges på grund af dens interne forstærkning og højere følsomhed.
2. Den nøjagtige betjening af det automatiske forstærkningskontrolsystem (AGC).
AGC-systemet er hele enhedens "intelligente hjerte" og fungerer som en kontinuerlig feedback i lukket-sløjfe:
Signaldetektering:Systemet overvåger kontinuerligt RF-signalniveauet efter fotoelektrisk konvertering og indledende forstærkning.
Sammenligning og fejlgenerering:Den sammenligner det detekterede signalniveau med et forudindstillet, ideelt referenceniveau for at beregne en fejlværdi.
Dynamisk forstærkningsjustering:Dette fejlsignal driver en Variable Gain Amplifier (VGA) eller styrer fotodetektorens forspænding. Hvis den optiske inputeffekt falder (f.eks. til -8 dBm), beordrer AGC en forøgelse af forstærkningen. Hvis den optiske inputeffekt øges (f.eks. til +2 dBm), reducerer det forstærkningen tilsvarende.
Stabilt output:Gennem denne dynamiske justering, uanset hvordan den optiske inputeffekt varierer inden for det specificerede brede område (f.eks. +2 dBm til -8 dBm), kan det endelige output RF-signalniveau (f.eks. en nominel 65 dBµV) opretholdes med høj stabilitet, typisk inden for en fejl på ±1 dB. Dette eliminerer fuldstændigt billedkvalitetsproblemer forårsaget af signaludsving.
3. RF-behandlings- og outputmodul
Multi-trinsforstærkning og udligning:Efter at være blevet styret af hoved-AGC'en, går signalet ind i en efterfølgende RF-forstærkningskæde for at opnå tilstrækkelig udgangsdrevkapacitet. Avancerede modeller kan også omfatteAutomatisk hældningskontrol (ASC), som automatisk kan kompensere for fiberens differentielle respons på RF-underbærere med forskellige frekvenser, hvilket sikrer fladhed over hele tv-frekvensbåndbredden (f.eks. 47-1000 MHz eller højere).
Udgangsporte og isolering:Giver typisk 1 til 4 RF-udgangsporte (f.eks. F--type stik) med høj isolation for at minimere interferens mellem flere udgange. Portene har god beskyttelse mod lynnedslag og elektrostatisk udladning (ESD).
4. Strukturelt design og miljøtilpasningsevne
Robust kabinet:Bruger almindeligvis støbt hus af-aluminiumslegering, der tjener de tredobbelte funktioner varmeafledning (effektivt at trække varme fra interne forstærkere), elektromagnetisk afskærmning (EMI) (forebygge ekstern interferens og intern signallækage) og mekanisk beskyttelse.
Beskyttelse mod al-vejr:Udendørs eller indendørs/udendørs modeller har en høj grad af vandtæt og støvtæt egenskab (f.eks. IP65-klassificering), der er i stand til at modstå barske miljøer som hård kulde, høje temperaturer og høj luftfugtighed, hvilket sikrer langtids{3}}pålidelig drift.
Fleksibel installation:Kompakt design understøtter væg-montering, stang-montering eller placering på skrivebordet, tilpasset til forskellige installationspunkter i hjemmet (f.eks. informationsboks, ved siden af tv-skab).
III. Afslut-til-afslut workflow i et FTTH-netværk
Signalindsprøjtning:Det optiske CATV-signal på 1550nm bølgelængde fra operatørens hovedende kombineres med de optiske 1490/1310nm datasignaler fra centralkontoret OLT ved en ekstern WDM-kombiner eller optisk forstærker. Det kombinerede signal transmitteres via backbone og distributionsnetfibre til abonnentens lokaler.
Signaladskillelse:Dropfiberen forbindes først med en optisk splitter (hvis den findes) og derefter til kundens udstyrsområde. Her er indgangsporten påFTTH AGC CATV modtagermodtager det blandede optiske signal. Dets interne WDM-filter "fjerner" først det optiske 1550nm CATV-signal og dirigerer det til CATV-modtagerstien. De resterende 1310/1490nm optiske signaler udsendes via en separat pigtail til den optiske netværksenhed (ONU) til behandling af internet- og taletjenester.
Fotoelektrisk konvertering og stabilisering:Det strippede 1550nm optiske signal omdannes til et RF elektrisk signal af fotodetektoren. AGC-kredsløbet fungerer i realtid-og sikrer, at selvom den optiske effekt svinger lidt på grund af vejrændringer eller netværksfin-indstilling, forbliver den konverterede RF-signalstyrke konstant.
Signalfordeling:Det stabiliserede og forstærkede RF-signal i høj-kvalitet distribueres via koaksialkabel til forskellige fjernsyn eller set{1}}bokse i hele hjemmet, hvilket giver brugerne mulighed for at se klare, flimrende-gratis live-tv-programmer.
IV. Oversigt over kernefordele og værdi
Ultimativ stabil brugeroplevelse:AGC-teknologien fungerer som en usynlig vogter, der perfekt udligner signaludsving, der er umærkelige for brugerne, og leverer konsekvent klare billeder.
Høj båndbredde og fremtidig kompatibilitet:Understøtter RF-båndbredder op til 1 GHz eller endda 1,2 GHz, der reserverer rigelig plads til 4K/8K Ultra HD TV, mere interaktive kanaler og fremtidige serviceopgraderinger.
Forenklet netværk og omkostningsbesparelser:Transmission af alle tjenester over en enkelt fiber reducerer operatørens kabelkompleksitet og driftsomkostninger markant. For brugerne sparer den høje integration af enheden plads og forenkler installationen.
Enestående pålidelighed og holdbarhed:Industrielt-design og fuldt forseglet konstruktion sikrer 24/7 uafbrudt stabil drift med en meget lang Mean Time Between Failures (MTBF), hvilket sænker de samlede ejeromkostninger over dets livscyklus.
Plug-and-Play og bekvem vedligeholdelse:Enheden kræver typisk ingen kompleks feltkonfiguration, da outputniveauet automatisk stabiliseres. Netværksovervågningssystemer kan fjernovervåge dets status via bærebølge eller andre midler, hvilket letter fejladvarsel og lokalisering.
DeFTTH AGC CATV modtagerer langt mere end en simpel "optisk-til-elektrisk" konverter. Det er et komplekst undersystem, der integrerer avanceret optisk filtrering, præcisionsfotoelektrisk konvertering, intelligent lukket-sløjfestyring og robust industrielt design. Det er et vigtigt led i at sikre problemfri levering af videotjenester af høj-kvalitet i de "sidste hundrede meter" af fiber-til-hjemmet-, der stille og roligt garanterer, at millioner af husstande kan nyde stabile, klare og rige tv-udsendelsestjenester. Det er en uundværlig intelligent terminalenhed i moderne fuld optiske adgangsnetværk.
