Kernen i RF-signal til fibertransmission: En komplet forklaring af princippet om analog signal til fiberkonvertering
I RF-signaltransmissionsscenarier (Radio Frequency) er du ofte bekymret over disse problemer: Alvorlig signaldæmpning efter lang-distancetransmission, signalforvrængning forårsaget af elektromagnetisk interferens og omfangsrig og kostbar kabelføring? Uanset om det er kommunikationsbasestationer, radioastronomiudstyr, industriel kontrol eller radio- og tv-systemer, er stabil transmission af RF-signaler et kernekrav-og RF-signal til fiberoptisk transmissionsteknologi er nøglen til at løse disse smertepunkter. I dag vil vi populært nedbryde kernelogikken: hvordan analoge RF-signaler konverteres til fiberoptiske signaler for at opnå interferens-fri, lang-distance- og high-fidelity-transmission.
Først er det nødvendigt at præcisere en kernepræmis: fiberoptisk transmission bærer optiske signaler, mens vores RF-signaler er analoge elektriske signaler, og de to er ikke direkte kompatible. Derfor er essensen af analog signal-til-fiber-konvertering at gennemføre to konverteringer: "analogt elektrisk signal → optisk signal → analogt elektrisk signal", og derefter realisere effektiv signaltransmission gennem de lave-tab og anti--interferensegenskaber for optisk fiber-, som også er kernelogikken i vores RF-signal til fiberoptiske produkter. Hele processen er hovedsageligt opdelt i 5 nøgletrin, som hver især bestemmer kvaliteten af signaltransmissionen. Vi vil forklare dem i detaljer kombineret med det faktiske design af produktet.
Trin 1: Analog RF-signalforbehandling - Eliminer interferens og optimer signalkvaliteten
Originale analoge RF-signaler (såsom radiofrekvenssignaler fra basestationer og detekteringssignaler fra radarer) blandes ofte med støj og interferens. Direkte konvertering vil føre til forvrængning af optiske signaler og påvirke transmissionseffekter. Derfor vil vores produkter, før de går ind i konverteringslinket, først forbehandle de analoge RF-signaler, hvilket også er grundlaget for at sikre transmissionsfidelitet.
Forbehandling omfatter hovedsageligt to kerneoperationer: For det første signalforstærkning, som forstærker svage RF-signaler til en styrke, der er egnet til konvertering gennem en høj-præcisionsforstærker for at undgå konverteringsfejl på grund af svage signaler; for det andet filtrering og oprensning, som bruger et professionelt filtreringsmodul til at bortfiltrere irrelevante støj- og interferenssignaler og bevare rene effektive RF-signaler. Vores produkter anvender tilpasset filtreringsteknologi, som nøjagtigt kan tilpasse sig RF-signalets frekvensbånd på 5MHz til 6GHz, hvilket sikrer renheden af de forbehandlede signaler og forbereder sig til efterfølgende konvertering.

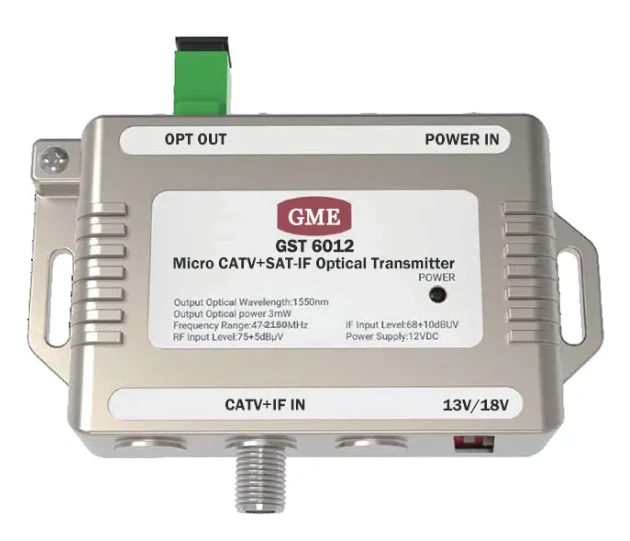

Trin 2: Elektro-Optisk konvertering (E/O) - "Oversæt" analoge elektriske signaler til optiske signaler
Dette er kernetrinet i hele konverteringsprocessen og den tekniske kerne i vores produkter. Enkelt sagt er det at konvertere de forbehandlede analoge RF elektriske signaler til optiske signaler, der kan transmitteres i optiske fibre gennem elektro-optiske konverteringsenheder-svarende til at lægge et "coat of light" på de elektriske signaler, hvilket giver dem mulighed for at opnå lang-transmission med fordelene ved optiske fibre.
Vores produkter bruger DFB-laserdioder med høj-linearitet som kerneelektro-optiske konverteringsenheder, og deres arbejdsprincip er baseret på "Intensity Modulation (IM)"-teknologi: laserens drivstrøm moduleres direkte af det elektriske signal, så intensiteten af den optiske udgangseffekt ændrer sig synkront med RF-amplitudens ændring i amplituden af{2}. simulerer lydhøjden, svarer lysintensitetsændringen fuldstændig til ændringsloven for det originale RF-signal, hvilket realiserer nøjagtig kortlægning af "elektrisk signal → optisk signal". Fordelen ved denne modulationsmetode er hurtig responshastighed og lille signalforvrængning, som kan maksimere bevarelsen af de originale karakteristika af analoge RF-signaler, især velegnet til scenarier med høje krav til signaltroskab, såsom radioastronomi og satellitkommunikation.
Samtidig har vores produkter en indbygget- temperaturkompensationsfunktion, som effektivt kan udligne virkningen af ændringer i omgivelsernes temperatur på laseren, hvilket sikrer stabiliteten af optiske signaler. Selv i ekstreme miljøer fra -40 grader til +70 grader kan den stabilt fuldføre elektro-optisk konvertering.
Trin 3: Fiberoptisk transmission - En interferens-Gratis, lavt-tab "Signal Channel"
Efter elektro-optisk konvertering kobles det optiske signal ind i fiberkernen og starter langdistancetransmission. Fordelen ved dette trin er kernen i fiberoptisk transmission, der er forskellig fra traditionel kabeltransmission: optisk fiber bruger princippet om total refleksion af lys til at begrænse det optiske signal til at udbrede sig inde i fiberkernen. Fiberkernens brydningsindeks er lidt højere end beklædningens brydningsindeks, hvilket sikrer, at det optiske signal ikke vil lække og realiserer effektiv transmission.
Sammenlignet med traditionelle koaksialkabler har fiberoptisk transmission tre uerstattelige fordele, som også er nøglen til, at vores produkter kan løse kundernes smertepunkter: For det første lavt tab. I 1550nm-båndet er transmissionstabet af optisk fiber kun omkring 0,2dB/km, hvilket er meget lavere end tabet af koaksialkabler, som ofte er flere dB/m. Selv hvis det transmitteres i ti eller endda hundreder af kilometer, vil signalet ikke blive væsentligt dæmpet; for det andet stærk anti-interferens. Optisk fiber er et dielektrisk materiale, som er fuldstændig immunt over for elektromagnetisk interferens (EMI) og radiofrekvensinterferens, især velegnet til barske interferensmiljøer som industri og militær; tredje let vægt. Diameteren af en enkelt optisk fiber er kun 125 mikron, hvilket er meget lettere end koaksialkabler, hvilket i høj grad reducerer vanskeligheden og omkostningerne ved ledninger.
Vores produkter er kompatible med SM28 single-mode optisk fiber og understøtter Wavelength Division Multiplexing (WDM) teknologi, som kan realisere multi-kanals RF-signaltransmission gennem en enkelt optisk fiber, hvilket yderligere forbedrer transmissionseffektiviteten, reducerer ledningsomkostninger og tilpasser sig til multi-scenarieapplikationsbehov.

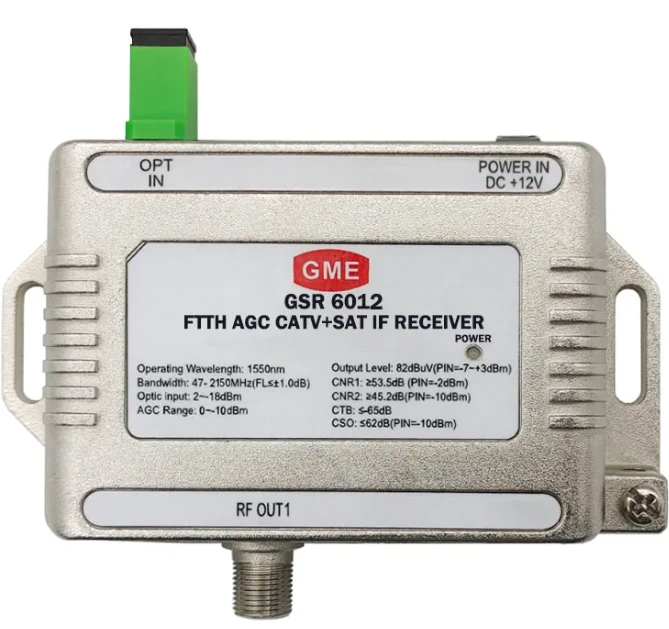

Trin 4: Fotoelektrisk konvertering (O/E) - "Gendan" optiske signaler til analoge elektriske signaler
Når det optiske signal når den modtagende ende, skal det konverteres tilbage til det originale analoge RF elektriske signal gennem fotoelektrisk konvertering, så det kan genkendes og bruges af terminaludstyr (såsom basestationer, radarer og skærme). Dette trin er den omvendte proces med elektro-optisk konvertering, som også kræver høj-præcisionsenheder for at sikre kvaliteten af gendannelsen.
Vores produkter bruger høj-følsomme fotodetektorer (PIN-fotodioder eller lavinefotodioder APD) som de vigtigste konverteringsenheder. Deres funktion er at konvertere intensitetsændringen af optiske signaler til tilsvarende elektriske signaler (fotogenereret strøm)-jo stærkere den optiske effekt, jo større er den genererede strøm, hvilket fuldstændig svarer til signalændringsloven for den transmitterende ende. Det konverterede elektriske signal vil blive yderligere forstærket af en lav-støjforstærker for at sikre, at signalstyrken opfylder kravene til terminaludstyr, og samtidig undertrykke støjinterferens for at undgå forvrængning af det genskabte signal.
Trin 5: Signalpost-Behandler - nøjagtig gendannelse for at tilpasse sig terminalbehov
Efter fotoelektrisk konvertering skal det analoge RF-elektriske signal gennemgå det sidste efter-behandlingstrin, før det virkelig kan tages i brug. Efter-behandling omfatter hovedsageligt signalformning og forstærkningskalibrering: formningsmodulet korrigerer mindre forvrængninger, der kan forekomme under signaltransmission, for at sikre, at signalbølgeformen er fuldstændig konsistent med det originale signal; forstærkningskalibreringsmodulet justerer signalforstærkningen til det område, der er tilpasset terminaludstyret, for at undgå udstyrsfejl forårsaget af overdreven eller utilstrækkelig signalstyrke.
Vores produkter understøtter Automatic Gain Control (AGC), som automatisk kan justere forstærkningsparametre i henhold til transmissionsafstand og signalstyrke uden manuel indgriben, hvilket i høj grad forbedrer brugervenligheden og sikrer-langsigtet stabilitet og konsistens af signaler.
Hvorfor vælge vores RF-signal til fiberoptiske produkter?
Når man forstår princippet om analog signal-til-fiber-konvertering, er det ikke svært at finde ud af, at hvert trin i konverteringsprocessen er afhængig af høj-præcisionsenheder og optimeret design-, og dette er vores produkters kernekonkurrenceevne. Sammenfattende afspejles vores fordele i tre aspekter:
High-Fidelity-transmission: Ved at anvende høj-linearitetslasere og fotodetektorer, kombineret med præcis filtrering og forstærkningskontrol, kan det falske-frie dynamiske område nå 100dBm/H2/3, hvilket maksimerer bibeholdelsen af de originale karakteristika for analoge RF-signaler og undgår forvrængning;
Stabilitet og pålidelighed: Indbygget -temperaturkompensation og automatiske forstærkningskontrolfunktioner, der tilpasser sig et bredt temperaturområde og komplekse miljøer, understøtter langdistancetransmission på op til 20 km uden repeatere, med tab på mindre end 0,4 dB/km, der opfylder de skrappe krav i forskellige scenarier såsom industri, kommunikation og militær;
Fleksibel tilpasningsevne: Dækker et frekvensområde på 5MHz til 6GHz, understøtter enkelt-optisk fiber- og WDM-teknologi og leverer skræddersyede løsninger i henhold til kundernes behov, tilpasset til forskellige applikationsscenarier såsom 5G-basestationer, radioteleskoper, radio og fjernsyn og radarer.
Uanset om du skal løse problemet med dæmpning af RF-signaltransmission over lange afstande eller slippe af med besværet med elektromagnetisk interferens, er analog signal-til-fiber-teknologi den optimale løsning-og vores RF-signal-til-fiberoptiske produkter er modne løsninger, der implementerer dette princip, og hjælper dig med at opnå effektiv, stabil og lav-pris signaltransmission.
Hvis dit projekt står over for udfordringer med RF-signaltransmission, og du ønsker at vide, hvordan vores produkter kan tilpasse sig dine specifikke behov, bedes du kontakte os for at få detaljerede tekniske løsninger og produktparametre, og lad os bruge professionel teknologi til at eskortere din signaltransmission.
