En omfattende vejledning til 10G Single-Mode Optical Module Transmission Distances: Standard Specifikationer, detaljeret kig på 2 km-muligheden og udvalgstips til at undgå faldgruber
I moderne netværkstransmission er optiske moduler kernekomponenterne, der forbinder fiberoptik til netværksenheder.. 10G single-optiske moduler, med fordele som hurtig transmission, stærk anti-interferensevne og lavt tab, bruges i vid udstrækning i scenarier såsom campusnetværk og datacentre. Transmissionsafstand er nøgleindikatoren for valg. Mange professionelle forveksler ofte specifikationerne - for eksempel hvad er standarddistancerne, findes der en 2 km-mulighed, og hvordan man matcher dem til scenarier. Denne artikel vil forklare kerneviden for at hjælpe alle med at undgå udvælgelsesfejl.
I. Grundlæggende forståelse af 10G Single-Mode optiske moduler
10G single-optiske moduler bruger overvejende SFP+-pakken, der er kompatible med enheder som switche og servere, og skal bruges med 9/125μm OS2 single-mode fiber. Kernen i single-mode fiber er ekstremt tynd og tillader kun en enkelt optisk signalvej, hvilket resulterer i meget lavere tab sammenlignet med multimode fiber. Dette er nøglen til at opnå transmissionsdistancer på kilometerniveau{10}.
Dens transmissionsafstand påvirkes af fire hovedfaktorer: optisk bølgelængde, sendeeffekt, modtagerfølsomhed og fiberlinktab. 1310nm og 1550nm er de almindelige bølgelængder. Branchespecifikationer følger IEEE internationale standarder og danner klare afstandsniveauer, der balancerer ydeevne og omkostninger.
II. Mainstream Standard transmissionsafstandsspecifikationer for10G enkelt-optiske moduler
De almindelige afstande for 10G single-optiske moduler på markedet følger IEEE 802.3ae-standarden. De fire hovedspecifikationer - 10 km, 20 km, 40 km og 80 km - dækker alle almindelige scenarier. Deres egenskaber er som følger:
10 km-specifikation (10GBASE-LR): Den mest almindelige og omkostningseffektive-mulighed
Dette er den mest udbredte standardspecifikation med det bedste pris-ydelsesforhold. Den har en transmissionsafstand på 10 km, bruger bølgelængden på 1310nm og er velegnet til campusbygningsforbindelser og kort-til-mellemdistancekabler i datacentre. Det tilbyder stærk kompatibilitet og en moden forsyningskæde, hvilket gør det til det første valg for de fleste virksomheder og baseline for specifikationer for korte-distancer.

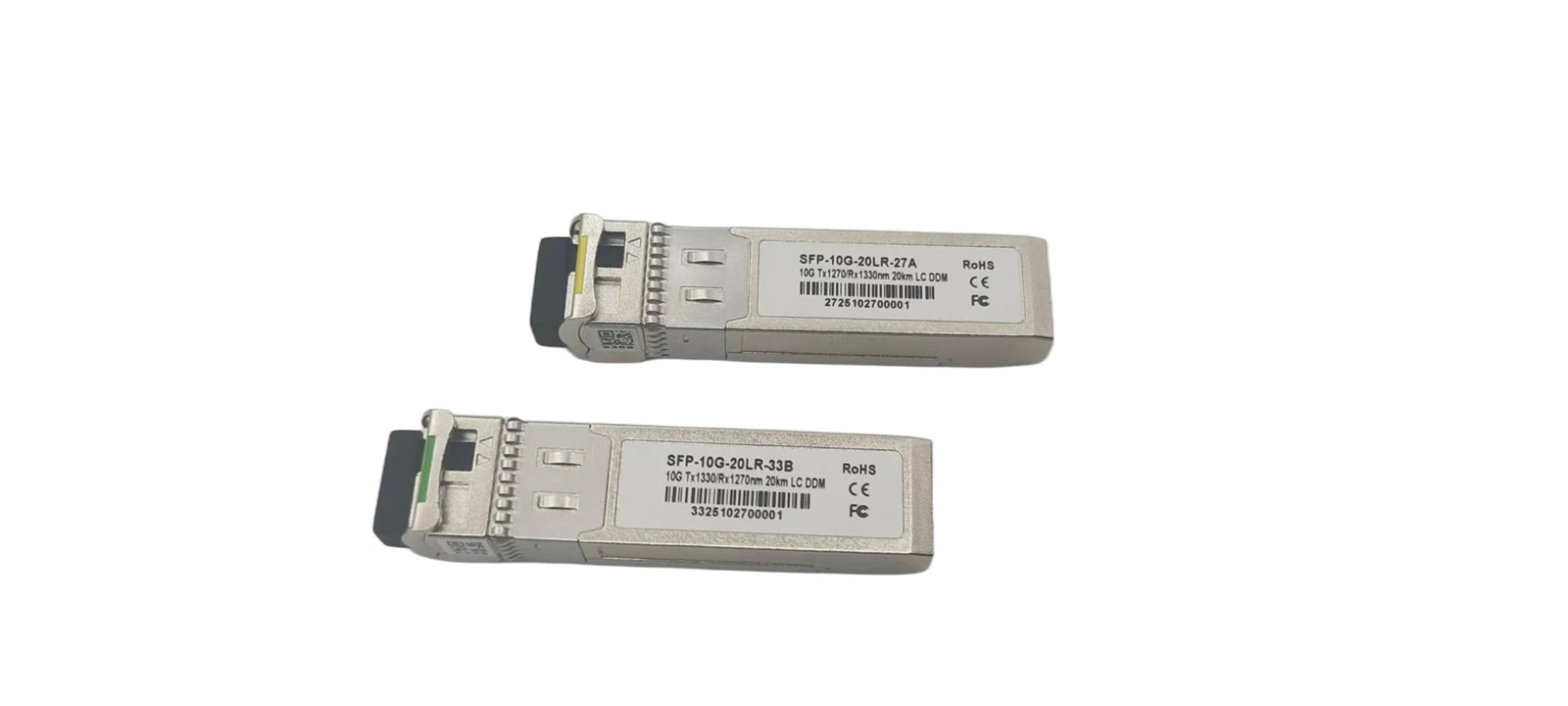

20 km-specifikation: Forbedret mulighed for medium-distanceovergang
Dette er ikke en IEEE-basisstandard, men en forbedret version af 10GBASE-LR. Den bruger også bølgelængden på 1310nm, hvilket forlænger afstanden til 20 km ved at optimere effekten. Det udfylder hullet mellem 10 km og 40 km, velegnet til metronetværksadgangslag og tværgående-campusforbindelser. Den kan fungere sammen med 10 km-moduler, hvilket giver høj fleksibilitet.
40 km-specifikation (10GBASE-ER): Den vigtigste arbejdshest på lang-distance
Dette er en standardlangdistance-specifikation med en transmissionsafstand på 40 km. Den bruger 1550 nm-bølgelængden (som har lavere tab), hvilket gør den velegnet til metronetværks backbone-lag og tværregionale-sammenkoblinger. Det kræver typisk ikke yderligere optisk forstærkningsudstyr, koster mindre end 80 km moduler og er det primære valg til langdistancetransmission.
80 km-specifikation (10GBASE-ZR): Den maksimale standard lange-mulighed
Dette er den længste afstandsstandardspecifikation for 10G enkelt-tilstand, der tilbyder 80 km transmission. Den bruger bølgelængden på 1550nm og har meget høje hardwarekrav. Den er velegnet til specielle scenarier som f.eks.-byforbindelser eller fjernbasestationer. Omkostningerne er høje, og strømforbruget er betydeligt, så det bør ikke vælges unødigt til rutinescenarier.
III. Den ofte-oversete 2 km-specifikation: Et omkostnings-effektivt valg for korte single-links
Mange mennesker spekulerer på, om der findes en 2 km mulighed for 10G enkelt-tilstand. Svaret er ja. Det er ikke en del af IEEE 802.3ae-basisstandarden, men er baseret på 10GBASE-LRL-specifikationen inden for IEEE 802.3aq-standarden. Det omtales almindeligvis som 10G SFP+ 2km enkelt-mode-modulet, en mulighed for høj-værdi for korte-scenarier.
Dette modul bruger typisk 1310nm-bølgelængden og har primært en LC-dupleksgrænseflade. Sammenlignet med 10 km LR-moduler har den lavere sendeeffekt og afslappede følsomhedskrav, hvilket resulterer i en omkostningsreduktion på 10 %-30 %. Den bevarer anti--interferensfordelene ved enkelt-tilstand og udfylder afstanden mellem 300 m (multimode) og 10 km (single-mode).
Dets applikationsscenarier omfatter tvær-rackkabler i datacentre og korte-campusforbindelser. Sammenlignet med multimode-moduler transmitterer den yderligere og har stærkere interferensmodstand. Sammenlignet med 10 km-moduler har den lavere omkostninger og strømforbrug. Kompatible 2 km-moduler kan fungere sammen med 10 km-moduler. Når du køber, skal du prioritere produkter mærket som 10GBASE-LRL for at sikre kompatibilitet.
IV. Vigtige overvejelser ved valg af 10G Single-Mode optiske moduler
Udvælgelsen skal tage højde for scenariet, omkostningerne og kompatibiliteten. Vær opmærksom på følgende 5 hovedpunkter:
Vælg afstand baseret på behov, undgå "Længere er bedre"
Blindt valg af længere-afstandsmoduler øger omkostningerne og kan potentielt forårsage signaloverbelastning. Mål afstanden nøjagtigt, reserver en 10%-20% margen for tab af link. Vælg 2 km LRL for distancer under 2 km, 10 km LR for under 10 km, 40 km ER for 20-40 km, og overvej kun 80 km ZR for distancer over 40 km.
Match fibertypen for at undgå inkompatibilitet
Skal bruges med OS2 single-fiber. Undgå strengt at blande med multimode fiber, da dette vil forårsage transmissionsfejl. Under installationen skal du følge standard kablingspraksis, minimere fiberbøjninger og stik for at reducere tab af forbindelse.
Vær opmærksom på standardoverholdelse
For almindelige specifikationer skal du prioritere produkter, der overholder IEEE-standarder, og sikre kompatibilitet med større udstyrsmærker. Undgå ikke-standard, off-mærkemoduler for at reducere fremtidige vedligeholdelsesproblemer.
Vej pris og ydeevne
Mindre end eller lig med 300 m: Prioriter 10G SR multimode-moduler (lavere pris).
300m-2km (med forstyrrelser): Vælg 2km LRL.
Inden for 10 km: Vælg 10 km LR.
Lange distancer: Vælg 40 km ER eller 80 km ZR efter behov.
Industrielle scenarier: Vælg udvidede temperaturmodeller.
Indendørs scenarier: Vælg kommerciel kvalitet.
Sørg for korrekt optisk effekttilpasning
Når du forbinder moduler med forskellige specifikationer, skal du kontrollere den optiske effekt på forhånd. Hvis effekten er for høj, skal du tilføje en dæmper for at sikre, at den modtagne effekt er inden for modtagerens følsomhedsområde, hvilket garanterer tabsfri pakketransmission.
V. Konklusion: Egnethed er nøglen
De fire almindelige specifikationer for10G single-optiske moduler– 10 km, 20 km, 40 km og 80 km - dækker langt de fleste scenarier, hvor 2 km LRL udfylder den korte-afstand. Kerneprincippet for udvælgelse er at matche scenariet, justere afstanden og afbalancere omkostningerne. At afvise misforståelsen om, at "længere afstand er bedre" er afgørende for at vælge det rigtige modul, sikre netværksstabilitet og kontrollere omkostningerne.
