Beskrivelse

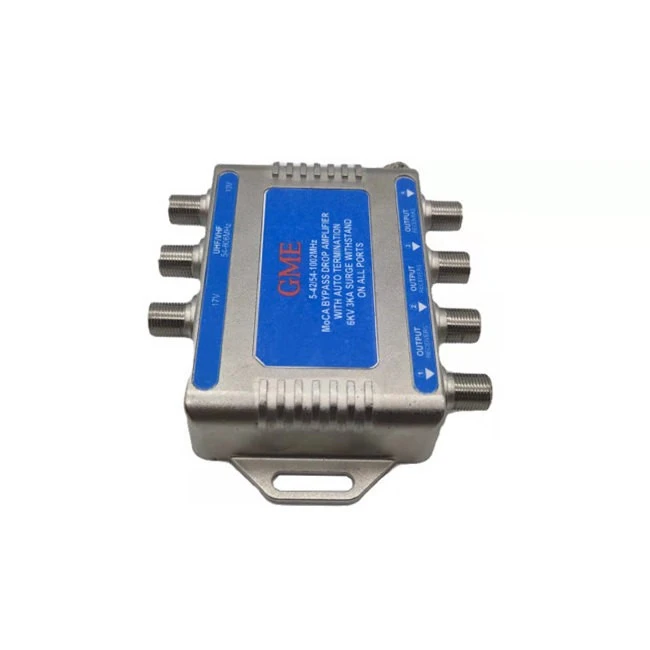

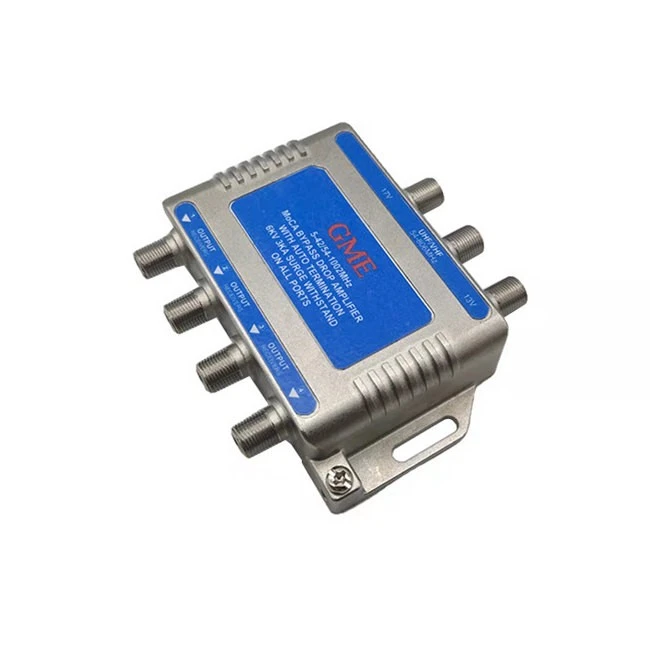

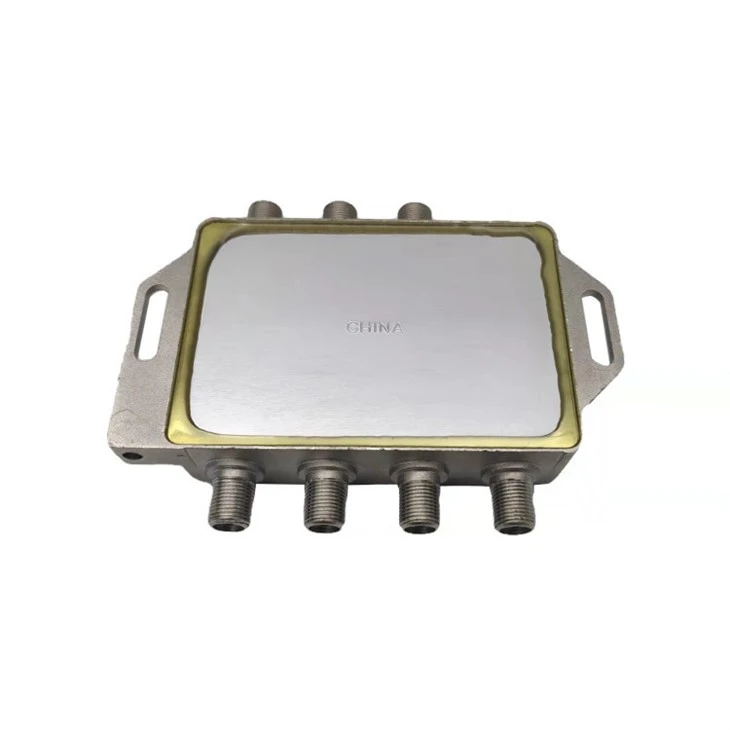

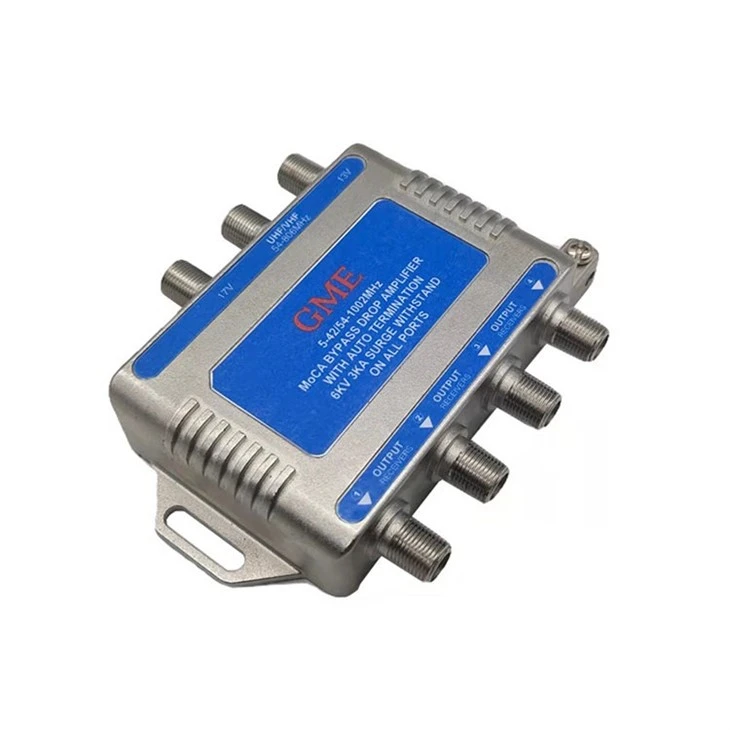

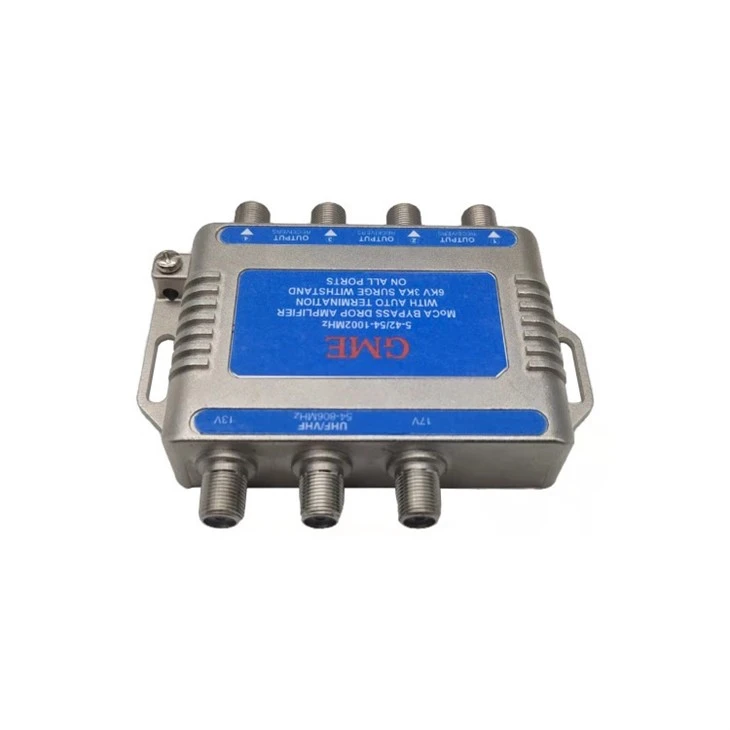

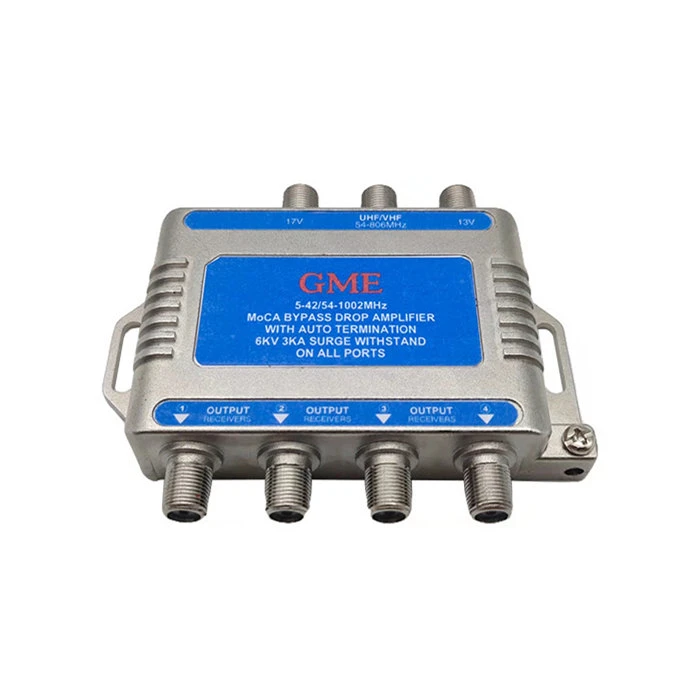

Denne 3306-4P 4-vejs MOCA-forstærker er designet til at give mulighed for at bruge MoCA-teknologi til at kommunikere til alle forstærkerudgangsportene fra modemporten, uden at selve forstærkeren. Det indbyggede-triplex-filter begrænser MoCA-signalerne til hjemmenetværket, mens det giver den nødvendige MoCA-bypass-forbindelse rundt om forstærkeren for at aktivere-hjemmenetværk mellem eMTA, set-top-bokse og andre enheder (f.eks. spillekonsoller, pc'er, bærbare computere, tablets osv.). Den passive modem-bypass-port understøtter kritiske applikationer, såsom telefoni, der kræver netværk med høj pålidelighed for at levere uafbrudt service, selv i tilfælde af strømafbrydelser og/eller forstærkerfejl.
Ansøgninger
◆ Distribution af video i huset til applikationer med en multi-rums DVR.
◆ Højhastighedsnetværk til hjemmet.
◆ Tillader internettjeneste, videoer og spil at dele båndbredde uden at miste hastighed og kvalitet.
◆ High definition video streaming fra internettet.
Funktioner
◆ 4-udgangs RF MoCA-forstærker + 1 modemudgang aktiv retur med enhedsforstærkning
◆ Automatisk afbrydelse ved strømafbrydelse
◆ Laveste forvrængning ydeevne tilgængelig IEEE 6 kV, B3 overspændingsmodstand på alle RF-porte
◆ Forseglede F-porte er i overensstemmelse med SCTE-standarder
◆ Integreret MoCA triplex-filter: Alle porte "taler" – MoCA-enheder på bypass-porten kan kommunikere til alle andre udgangsporte.
◆ Enhedsforstærkning – opstrøms og nedstrøms: Kompenserer for splittertab.
◆ Patenteret DSM-angrebsteknologi: Giver øget fjederfastholdelse for bedre overfladekontakt.
◆ Passiv bypass-port: Eliminerer tab af service på grund af strømafbrydelser eller forstærkerfejl.
Specifikation
|
Originalens sted: Kina |
|||
|
MODELNR.: GDMOCA-009 (3306-4P) |
|||
|
BESKRIVELSE: 4-VEJS CATV DROP FORSTÆRKER MED PASSIV RETUR |
|||
|
PUNKT |
TYPISK |
QCLIMIT |
TESTBETINGELSER |
|
Fremadstien |
|||
|
Frekv. Rækkevidde |
|
54 ~ 1218MHz |
|
|
Gain (RF ind til ud) |
0,5dB |
0dB min |
54 ~ 1002 MHz |
|
|
-3,0dB |
-3,8dB min |
1003 ~ 1218 MHz |
|
Tab af indsættelse af Voip-port |
-4,8dB |
-5,5dB maks |
54 ~ 1002 MHz |
|
|
-6,9 dB |
-7,5dB maks |
1003 ~ 1218 MHz |
|
Afkasttab (ind/ud) |
-16 dB |
-15dB min. |
54 ~ 1218 MHz |
|
Støjtal (54 ~ 1002 MHz) |
5 dB typisk enhed NF (ikke inklusiv splitterkredsløb) |
|
|
|
Gruppeforsinkelse |
|
30 ns Maks. |
Til 102MHz (3,58MHz spændvidde) |
|
|
|
15 ns Maks. |
Til 108MHz (3,58MHz spændvidde) |
|
|
|
5 ns Maks. |
Til 112MHz og op (3,58MHz spændvidde) |
|
Ud til ud isolation |
-25dB |
-20dB min |
54 ~ 1218MHz |
|
RF-afskærmningseffektivitet |
|
Mindre end eller lig med -110 dB |
|
|
RF-port til strømportisolering |
|
100dBc |
54 ~ 1218MHz |
|
MOCA-sti: |
|||
|
Frekv. Rækkevidde |
|
|
1275-1675 MHz |
|
Tab af indsættelse (voip til enhver udgang) |
-18 dB |
-19dBmax |
1275-1300MHz |
|
|
-15 dB |
-17dBmax |
1301-1675 MHz |
|
Isolation (enhver udgang til udgang) |
-17dB |
-20dBmax |
1275-1675 MHz |
|
Returtab (voip/en hvilken som helst udgangsport) |
-10 dB |
-5dB min. |
1275-1675 MHz |
|
Retursti: |
|||
|
Frekv. Rækkevidde |
|
5 ~ 85 MHz |
|
|
Gevinst |
-12dB |
-13dB min |
5 ~ 85 MHz |
|
Afkasttab (IND/UD) |
-20 dB |
-18 dB Min. |
5 ~ 85 MHz |
|
tab af Voip-indsættelse |
-3,5 dB |
-3,8 dB Maks. |
5 ~ 85 MHz |
|
Fladhed |
±0,5 dB |
1,5dB Maks. |
5 ~ 85 MHz |
|
Ud til ud isolation |
-25dB |
-20dB min |
5 ~ 85 MHz |
|
Gruppeforsinkelse |
|
20 ns Maks. |
5 ~ 85 MHz over et spænd på 1 MHz |
|
|
|
5 ns Maks. |
10 ~ 80 MHz over et spænd på 1 MHz |
|
Forvrængning: |
|||
|
Sammensat anden orden* |
|
-62 dBc Maks. |
|
|
Composite Triple Beat* |
|
-75 dBc Maks. |
|
|
Krydsmodulation* |
|
-75 dBc Maks. |
|
|
Hum Modulation |
|
-90dBc Maks. |
|
|
REV: *79 NTSC analog+33 256/QAM digital @4dBmv/ch alle/kanaler flad |
|||
|
Overspændingsmodstandsevne: |
|
CAT B3, 6KV, 3KA |
Inputport-IEEE C62.41-1991 |
|
|
Kategori B-3 Combo-bølge, 6kV, 3kA |
||
|
|
Outputport-IEEE C62.41-1991 |
||
|
|
Kategori B-3 Combo-bølge, 6kV, 3kA |
||
|
Strømkrav: |
|||
|
Input |
|
120 VAC |
|
|
Frekvens |
|
60 Hz |
|
|
Produktion |
|
12V DC, 400mA |
|
|
Driftstemperatur: |
|
-40 grader til + 60 grader |
|
|
MEKANISK |
|||
|
Montering |
|
Vandret/Lodret |
|
|
Dimensioner |
|
B:179mm x D:71mm x H:43mm |
|
|
Antal jordblokke |
|
1 - Tovejs- |
|
|
Hus & Dækmateriale |
|
A360 aluminiumslegering |
|
|
Finish / Plating Type |
|
Pulverlakering |
|
|
Forsegling |
|
Pakning 1-fugt 1 EMI/RFI |
|
|
F port Materiale |
|
C360 messing |
|
|
F port Plating |
|
Nikkel |
|
|
F port Afstand |
|
1,0" min. |
|
|
F port Moment |
|
60 tommer lbs. min |
|
|
F-port Pin Retention (RG-6 Center Pin) |
|
200 gram min. |
|
FAQ
Q: Kan du producere ordren med kundens mærke?
A: Ja, selvfølgelig. OEM & ODM service leveres varmt.
Q: Hvordan kontrollerer du produktkvaliteten?
A: Kvalitet først. Alle vores udvalgte produkter gennemgår standardiseret test før emballering og forsendelse.
Q: Hvordan sender du varerne?
A: Vi transporterer normalt til søs eller i luften.
Q: Hvad er dit hovedmarked?
A: Europa, Nordamerika, Sydamerika, Mellemøsten og så videre.
Q: Hvordan styres forsyningskæden?
A: Den indgående materialeproces følger strengt kvalitetsinspektionsteknik og forsyningskædestyring af IQC, IPQC, QC, CFQC, QA og andre links.
Q: Virksomhedsstørrelse, antal produktions- og F&U-personale.
A: Virksomheden blev etableret i 1992 med over 1000 ansatte, over 20 forsknings- og udviklingsmedarbejdere og en produktionsbase på 40000 kvadratmeter.
