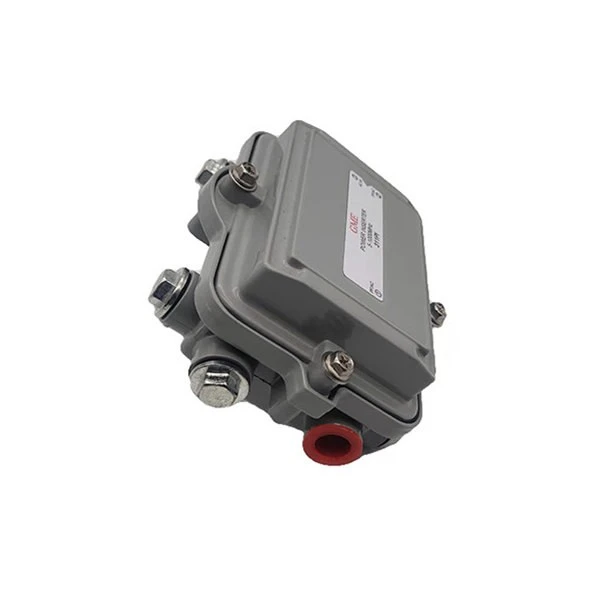

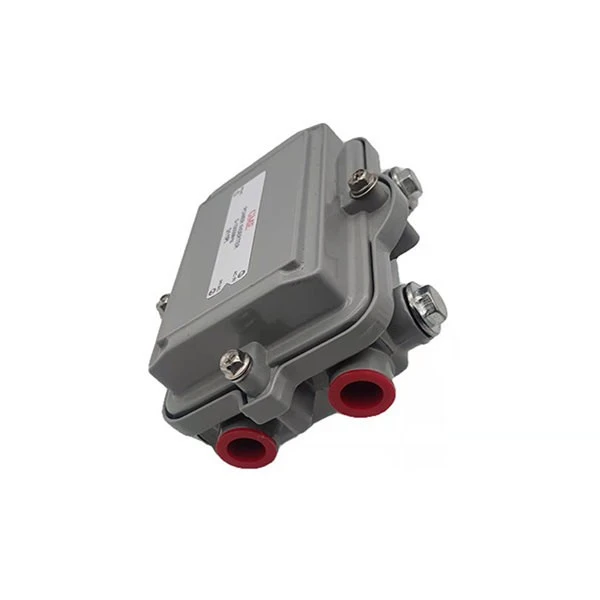

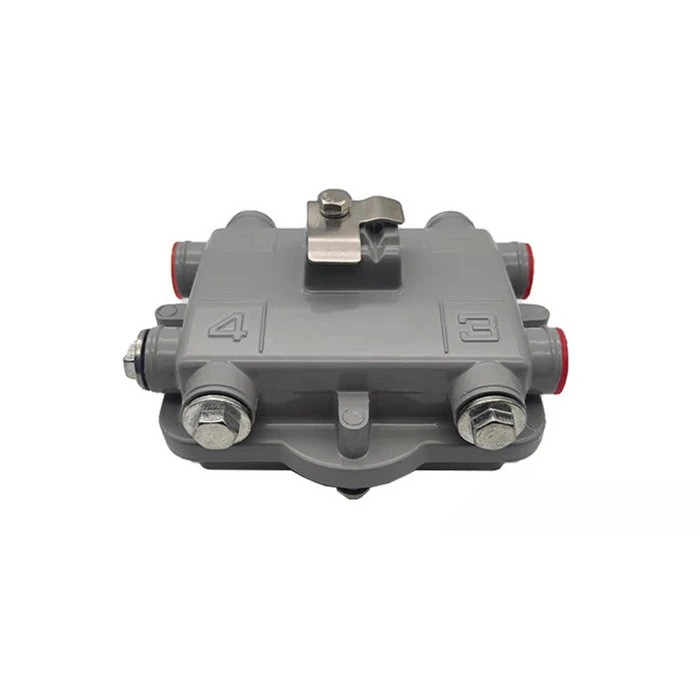

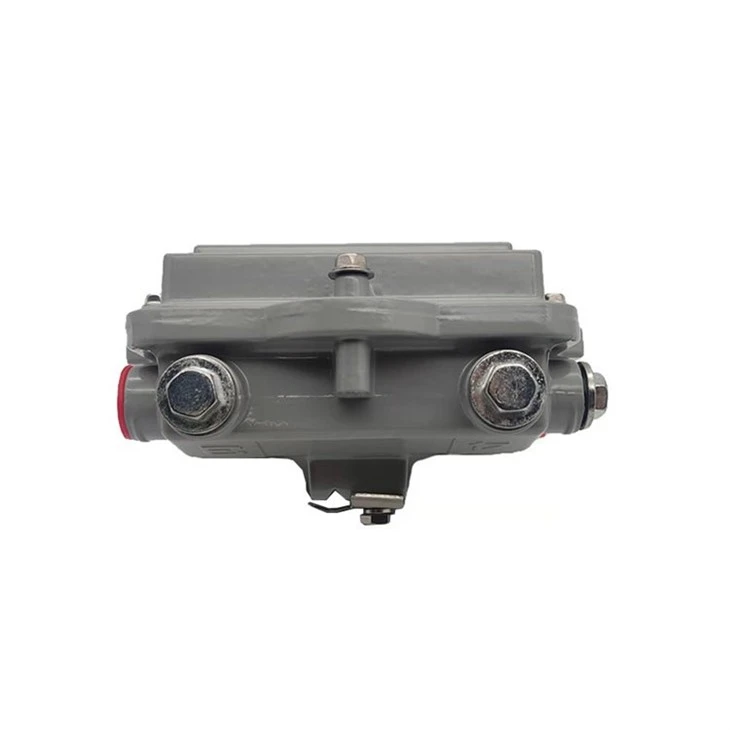

Beskrivelse

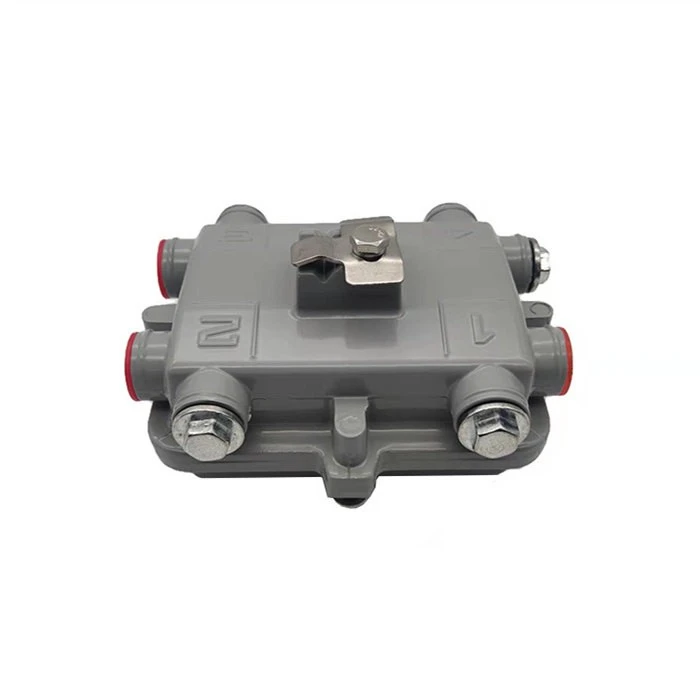

1GHz Kabel TV Trunk Line Power Inserter er en specialiseret elektronisk enhed designet til kabel-tv-industrien, specifikt brugt i trunk line-systemer til at levere strøm til aktive komponenter. Dens primære funktion er at indsætte strøm til det koaksiale kabelnetværk, hvilket sikrer korrekt drift af forstærkere, repeatere og andre aktive enheder i kabel-tv-distributionssystemet.
Nøglefunktioner og funktionalitet:
Frekvenskapacitet:1GHz kabel-tv trunk line Power Inserter er optimeret til høj-drift og understøtter signaler op til 1 gigahertz (GHz). Dette gør den velegnet til moderne kabel-tv-systemer med høje båndbreddekrav.
Strømindføring:Indsætteren er udstyret med evnen til at indsprøjte strøm i koaksialkabelstammen. Dette er vigtigt for at levere den nødvendige elektriske energi til aktive komponenter som distributionsforstærkere eller linjeforlængere, hvilket sikrer signalkvalitet og -styrke i hele distributionsnetværket.
Funktioner
◆ CATV Power Inserter 5-1000MHz fuldbåndsdrift.
◆ Forniklet messing "F" stik med vandtæt beskyttelse.
◆ Vævet metallisk pakning bruges til at give Hi-RFI.
◆ Fuld vejrbestandig forseglet og strengklemme inkluderet.
Specifikation
|
Oprindelsessted: Guangdong, Kina |
|||
|

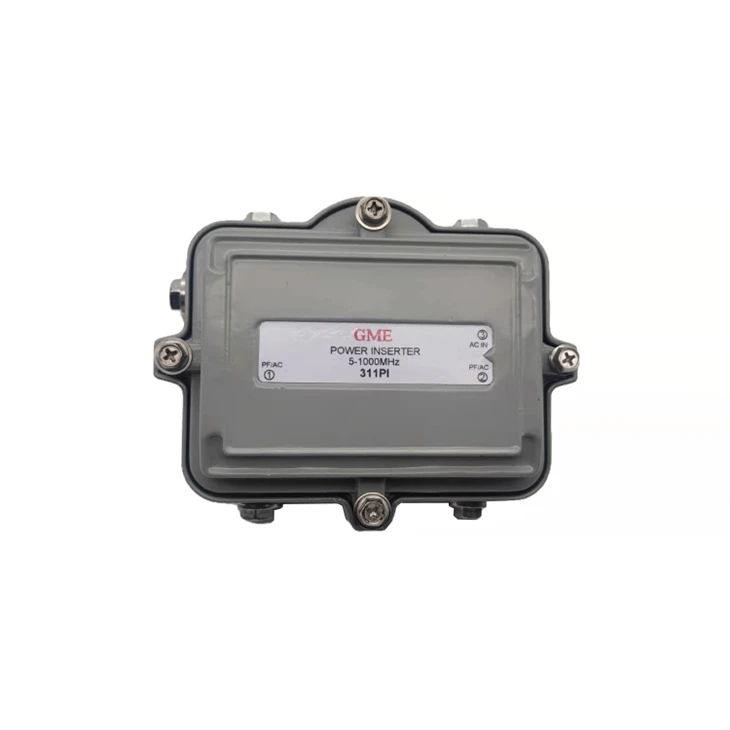

Modelnummer: GDINS-002 (311PI) |
|||
|
PUNKT |
TYPISK |
QC GRÆNSE |
TESTBETINGELSER |
|
1. FREKV. RÆKKEVIDDE |
|
|
5 - 1000 MHz |
|
2. INDFØRINGSTAB |
- 0.5 dB |
-1,0 dB MAKS. |
5 - 40 MHz |
|
- 0.5 dB |
-1,0 dB MAKS. |
41 - 470 MHz |
|
|
- 0.8 dB |
-1,0 dB MAKS. |
471 - 860 MHz |
|
|
- 1.0 dB |
-1,5 dB MAKS. |
861 - 1000 MHz |
|
|
3. ISOLERING (RF TIL AC) |
-60 dB |
-58 dB MIN. |
5 - 40 MHz |
|
-50 dB |
-45 dB MIN. |
41 - 470 MHz |
|
|
-45 dB |
-40 dB MIN. |
471 - 860 MHz |
|
|
-40 dB |
-35 dB MIN. |
861 - 1000 MHz |
|
|
4. RETURNERINGSTAB (RF-PORT) |
-20 dB |
-18 dB MIN. |
5 - 40 MHz |
|
-20 dB |
-18 dB MIN. |
41 - 470 MHz |
|
|
-20 dB |
-18 dB MIN. |
471 - 860 MHz |
|
|
-18 dB |
-16 dB MIN. |
861 - 1000 MHz |
|
|
5. AC PASS |
|
12A MAKS |
AC TIL RF |

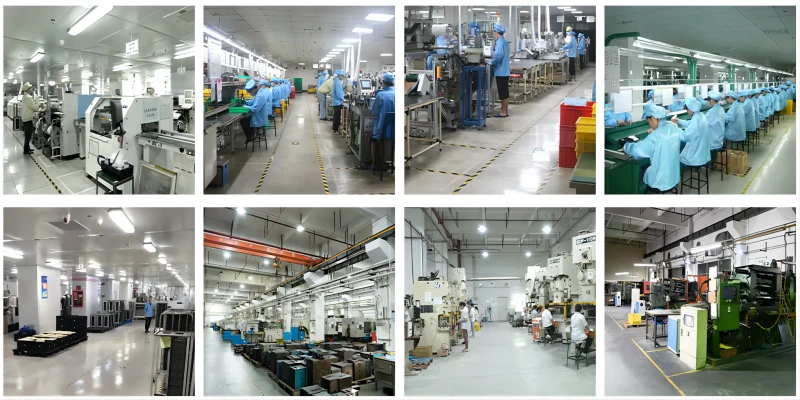

Goodmind Electronics (Shenzhen) Co., Ltd. blev etableret i 1992 med fokus på tv-udsendelsessystem, egen lodret integreret produktionskapacitet med erfarne og professionelle ingeniørteam, der leverer ODM-service til kabel-/satellit-/jordbaserede/IPTV-udsendelsessystemprodukter
Hvordan fungerer en CATV power inserter?
CATV-strømindsætteren er typisk forbundet inline med koaksialkablet. Den injicerer DC (Direct Current) strøm i kabellinjen, som derefter bruges til at drive de aktive komponenter såsom forstærkere. Dette giver mulighed for signalforstærkning og distribution over lange afstande.
Hvad er de almindelige anvendelser af CATV-strømindsættere?
CATV-strømindsættere bruges almindeligvis i kabel-tv-systemer til at levere strøm til linjeforstærkere, distributionsforstærkere og andre aktive komponenter. De bruges til at booste og vedligeholde signalstyrken over lange kabeltræk eller i områder med svag signalmodtagelse.
Hvilke typer CATV-strømindsættere er tilgængelige?
CATV-strømindsættere kommer i forskellige typer og konfigurationer afhængigt af den specifikke anvendelse og kravene til kabel-tv-systemet. De kan variere med hensyn til udgangseffekt, frekvensområde, antal udgange og andre funktioner.
FAQ
Sp.: Er CATV-strømindsættere kompatible med alle kabel-tv-systemer?
A: CATV-strømindsættere er generelt designet til at være kompatible med standard kabel-tv-systemer. Kompatibiliteten kan dog variere afhængigt af faktorer såsom systemets frekvensområde, typen af anvendte forstærkere og andre systemspecifikationer. Det er vigtigt at sikre, at strømindsatsen er kompatibel med de specifikke krav til dit kabel-tv-system.
Spørgsmål: Hvad skal jeg overveje, når jeg vælger en CATV power inserter?
A: Når du vælger en CATV-strømindsætter, skal du overveje faktorer såsom strømkravene til dine forstærkere, frekvensområdet for dit kabel-tv-system, antallet af nødvendige udgange og eventuelle specifikke funktioner, der kræves til din applikation. Det er også vigtigt at sikre kompatibilitet med dit eksisterende udstyr og systemspecifikationer.
Spørgsmål: Er der nogen installationsovervejelser for CATV-strømindsættere?
A: Når du installerer en CATV-strømindsætter, skal du sikre dig, at den er forbundet inline med koaksialkablet i den rigtige retning. Følg producentens instruktioner for korrekt installation og sørg for, at alle forbindelser er sikre. Overvej desuden faktorer som jordforbindelse og overspændingsbeskyttelse for at beskytte dit udstyr og sikre pålidelig drift.
